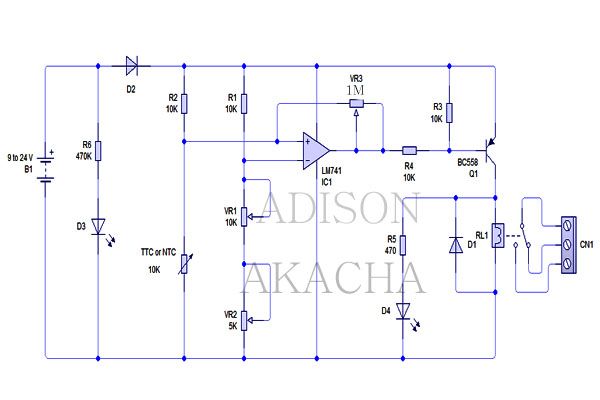

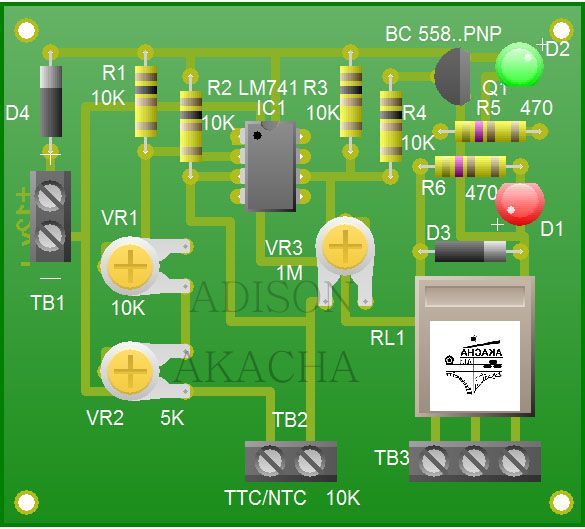

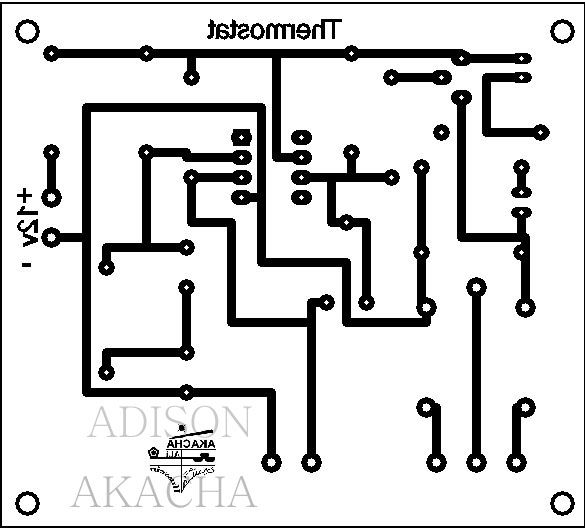

السلام عليكم إخوتي في منتدى القرية اليوم أقدم لكم ثرموستات للتحكم في درجة الحرارة داخل المفقصة وهو ذو حساسية عالية
يمكن التحكم بدرجة الحارارة عن طريق المقاومة المتغيرة VR 1 VR 2
وللتحكم بالحساسية يمكن من خلال المقاومة VR 3 .
في البداية من الأفضل ان نضع المقاوم المتحكم للحساسية عند الوسط ومن ثم نقوم بالزايادة و التقليل حسب الرغبة.

[star mee]

مشكوور على الطرح وتقبل تحياتي انشاء الله حد بيجربه
لانه ليس لدي خبره وننتظر رد ابو احمد

اخوك
ابو علي

[أبو معاذ 2010]

السلام عليكم و رحمة الله و بركاته

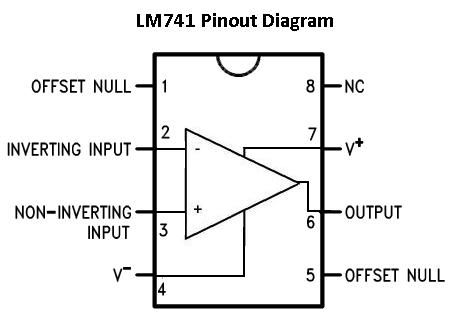

دائرة بسيطة و جميلة و غير مكلفة ، مضخم عملياتي في وضع مقارن جهد ، و لكننا نحتاج لمنظم جهد لنغذي الدارة بجهد مضبوط ، و إلا فلن نحصل على النتيجة المرجوة ، سبق أن جربت ثرموستات بمثل هذا التصميم و بنفس هذه المتكاملة على لوحة التجارب و تبدو جيدة ، لكن لا بد من تجربتها داخل فقاسة للتأكد من نجاعتها ، و هذا ما سأفعله قريبا إن شاء الله و أخبركم بالنتيجة .

شكرا جزيلا أخي الفاضل adison و جعله الله في ميزان حسناتك .

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة أبو معاذ 2010 السلام عليكم و رحمة الله و بركاته دائرة بسيطة و جميلة و غير مكلفة ، مضخم عملياتي في وضع مقارن جهد ، و لكننا نحتاج لمنظم جهد لنغذي الدارة بجهد مضبوط ، و إلا فلن نحصل على النتيجة المرجوة ، سبق أن جربت ثرموستات بمثل هذا التصميم و بنفس هذه المتكاملة على لوحة التجارب و تبدو جيدة ، لكن لا بد من تجربتها داخل فقاسة للتأكد من نجاعتها ، و هذا ما سأفعله قريبا إن شاء الله و أخبركم بالنتيجة . شكرا جزيلا أخي الفاضل adison و جعله الله في ميزان حسناتك .

تفضل أخ أبو معاذ الغالي هذه الدارة لا تتأثر بتغيرات الجهد ويفضل إضافة مقاومة متغيرة 1000 كيلو أوم بين خرج مكبر العمليات والمدخل الغير عاكس كما في دارة الأخ أديسون

[أبو معاذ 2010]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم تفضل أخ أبو معاذ الغالي هذه الدارة لا تتأثر بتغيرات الجهد ويفضل إضافة مقاومة متغيرة 1000 كيلو أوم بين خرج مكبر العمليات والمدخل الغير عاكس كما في دارة الأخ أديسون

سلمت يمينك أخي الكريم محسن ، بمشيئة الله سأجرب هذه الدارة و أحاول تحسينها متى سمحت الفرصة ، و بالمناسبة أحييك و باقي فرسان قسم الإلكترونيات على النقاشات المثمرة و المواضيع القوية التي تطرحونها ، و أقترح عليكم أن تعملوا تصميم لثرموستات حساس و مزود بأقصى درجات الأمان ، و ثرموميتر دقيق باستعمال مقاومة حرارية ...

تحياتي الخالصة .

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة أبو معاذ 2010 سلمت يمينك أخي الكريم محسن ، بمشيئة الله سأجرب هذه الدارة و أحاول تحسينها متى سمحت الفرصة ، و بالمناسبة أحييك و باقي فرسان قسم الإلكترونيات على النقاشات المثمرة و المواضيع القوية التي تطرحونها ، و أقترح عليكم أن تعملوا تصميم لثرموستات حساس و مزود بأقصى درجات الأمان ، و ثرموميتر دقيق باستعمال مقاومة حرارية ... تحياتي الخالصة .

تكرم عيونك أخ أبو معاذ سنحاول تصميم ما طلبت وهذه هي نفس الدارة السابقة مضافاً إليها مقاومة للتحكم بالفارق بين الفصل والوصل

[adison]

السلام عليكم ...
بارك الله بكم . إضافات جميلة

[أبو معاذ 2010]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم تكرم عيونك أخ أبو معاذ سنحاول تصميم ما طلبت وهذه هي نفس الدارة السابقة مضافاً إليها مقاومة للتحكم بالفارق بين الفصل والوصل

بارك الله فيك أخي حسن ، و اسمح لي بهذا التساؤل : تغذية المضخم مضبوطة بواسطة الزينر d2 و جهد المدخل العاكس مضبوطة بالزينر d5 ، و لكن المخل غير العاكس يوجد تحت مقسم جهد لمدخل التغذية مباشرة ، و هذا الأخير غير خاضع لأي منظم جهد ، لماذا لا نختصر الطريق و نضع منظم جهد على مدخل التغذية او ديود زينر و تنتهي المشكلة ؟
