اريد احسن دائرة لفصل المضخة اتوماتيكيا باقل التكاليف

[احمد115]

السلام عليكم

اريد من الاخوة مساهمات فى احسن دائرة لفصل موتور الخزان اوتوماتيكيا باقل العناصر وارخصها وتكون متوفرة ايضا حتى اقوم بتنفيذها فى البيت عندى

وهذه اول مساهماتى الجديدة من تصميمى نقلتها من الموضوع القديم نظرا لطوله بدون فائدة

https://www.youtube.com/watch?v=p9TL5oje_5Q



الفكرة الاساسية اننا سنستخدم ماء عذب غير جيد التوصيل للكهرباء وعلى ذلك سيتم اعتبار ان هناك مقاومة كبيرة 470 كيلو بين نقطتى التوصيل

ونقطتى التوصيل فى الخزان التى تمثل المفتاح لا تسلك سلوك المفتاح العادى لذلك تم استخدام دائرة تشبه دارلنجتون لعلاج هذه النقطة

لو هناك تعديل على الدائرة او دائرة افضل ارجو عدم البخل بها

ملحوظة : لاتنسوا وضع الدايود المشهور على ملف الريلاى لانى لم اضعه

لو هناك موقع رفع صور جيد ياريت وضعه لان الموقع الذى ارفع عليه لايفتح

ملحوظة مهمة خاصة برفع الصور : بالنسبة للاخوة الذين يستخدمون الرسام لرفع الصور مثلى انا كنت اعانى من عمل قص للصورة بحجمها الكبير ..اسهل طريقة لم اكن انتبه لها هى عمل تصغير للصورة من المفتاح resize حتى ترى الصور بحجم اصغر يمكنك من تحديدها ثم قصها بسهولة بجعل النسبة مثلا 50 فى المية

[احمد115]

المشاركة الأصلية كتبت بواسطة نعيم البديري

لقد صممت دائرة تلبي الطلب وفيها مميزات خاصة فهي تعتمد كليا على توصيل الماء وايضا فيها فجوة مابين الفصل والاعادة ثم هناك ملاحظة مهمة جدا وهي لو ان الخزان في مستوى النصف مثلا وانقطع المصدر وعاد بعد فترة في الدوائر السابقة لن تعمل المضخة حتى النزول نهائيا تحت الحساس الاسفل وقد لانستفاد من وجود الكهرباء ولربما يستهلك الماء وليس لدينا احتياط لقد عالجت هذه الحالة بجعل المضخة تعمل في كافة الاحوال بعد عودة المصدر من جديد الى ان يمتليء الخزان فتنطفيء وهنا اراها افضل وفيها ميزة غير مطروقة سابقا ..
سارفع المخطط مع المحاكاة مساء هذا اليوم بعون الله .

ملحوظة جميلة جدا ساحاول منافستك فى علاجها قبل الليل

[احمد115]

اخى نعيم

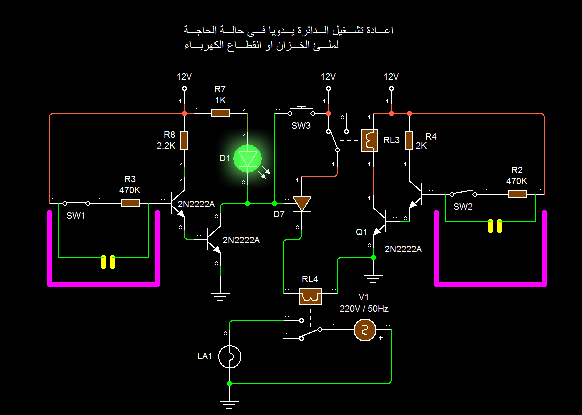

حل مشكلة اعادة تشغيل الموتور عند الحاجة الى ذلك دون الانتظار لفراغ الخزان
يتم ذلك بوضع مفتاح بوش بوتوم من موجب البطارية الى مدخل البوابة للثيروستور لارسال نبضة موجبة على قاعدة البوابة للثيروستور فيعمل الموتور

[احمد115]

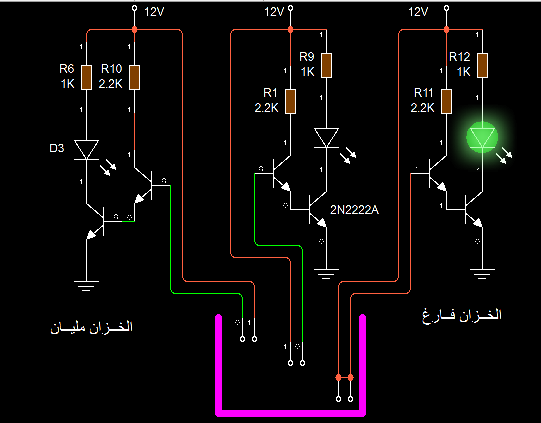

لمن يريد دائرة بيان مستوى الماء فقط



جرب استخدام ترانزستور واحد لاضاءة الليد وقم بعمل تجربة بسيطة باستخدام كوب ماء
لو اضاء استخدم واحد فقط
لو لم يضيئ استخدم اتنين ترانزستور
للاسف ورشتى ليست هنا لذلك لااستطيع حسم الاختيار
ياريت احد الاخوة يجرى التجربة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة احمد115

ملحوظة جميلة جدا ساحاول منافستك فى علاجها قبل الليل

طيب سأنتظر مع العلم هي الان جاهزة للرفع ولنرى ايهما افضل

[احمد115]

المشاركة الأصلية كتبت بواسطة نعيم البديري

طيب سأنتظر مع العلم هي الان جاهزة للرفع ولنرى ايهما افضل

شوقتنا...نحن فى الانتظار

انا خلاص خلصت دائرتى وحليت لك مشكلة اعادة تشغيل الموتور الناقصة فى دائرتى...
يبقى ان نرى دائرتك

[احمد115]

اخى نعيم

نسيت ان اذكرك بشيئ مهم حتى لاتتفاجأ
من ضمن شروط المسابقة ممنوع استخدام الايىسيهات

[احمد115]

وجدت هذه الدائرة الجميلة فى موقع talking electronics



وفكرتها جميلة للغاية فقط عيبها الوحيد ان الخزان عند امتلائه لاتستطيع تشغيل الموتور الى ان يفرغ تماما
