اقتباس:
المشاركة الأصلية كتبت بواسطة عبدالله حجازى
السلام عليكم ورحمه الله

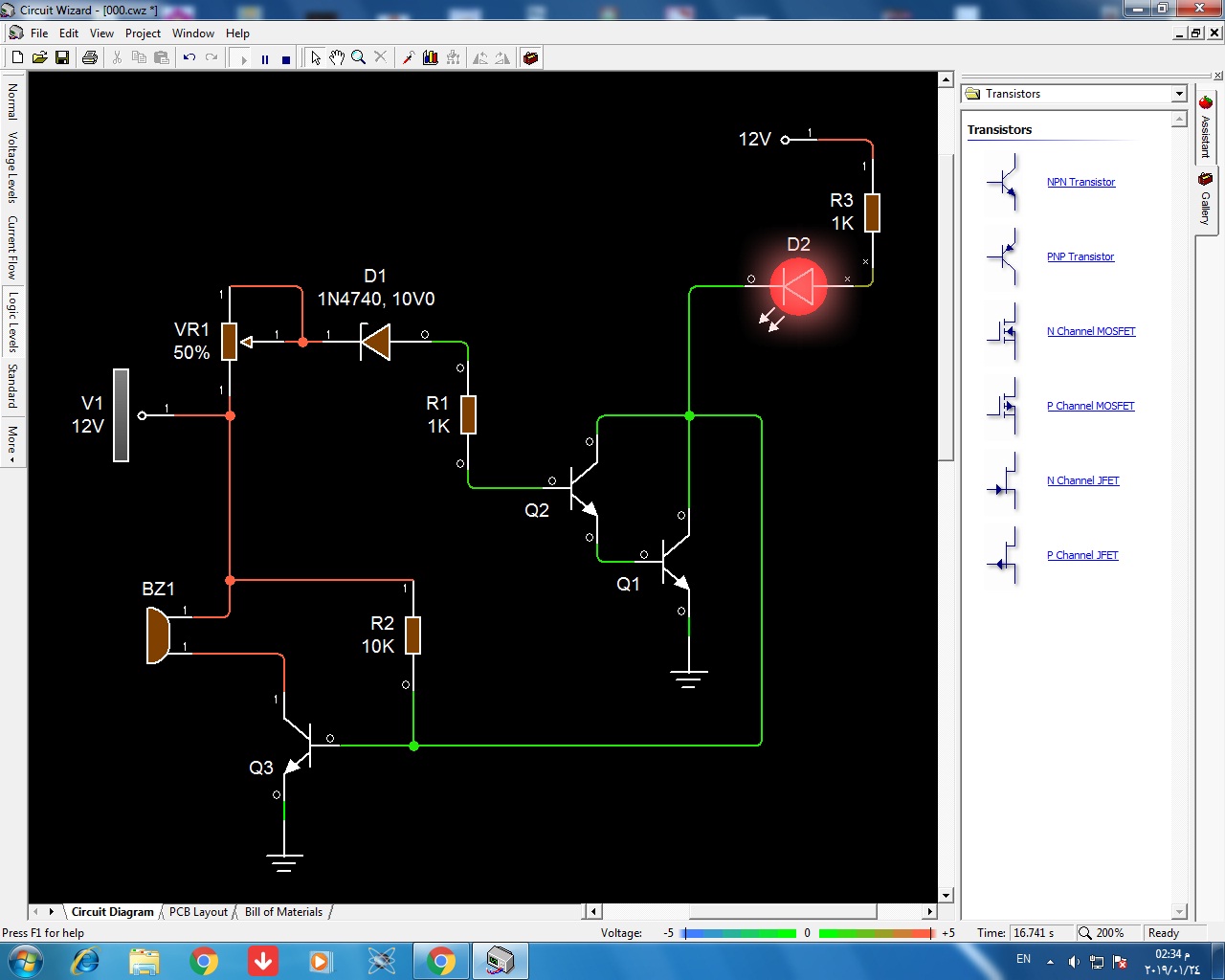

لقد حاولت تصميم هذه الدائره ربما يوجد بها خطأ او تحتاج الي تعديل يمكنك تجربتها كما هي قبل ان تدمجها مع الأنفيرتر
الفكره أن هتلغي الليد هو موضوع فقط للتجربه
جهد الزينر هو من يحدد جهد الفصل لو اخترت زينر 10 فولت يفصل المذبذبت عند انخفاض جهد البطاريه الي 9.8 فولت
عند دمج هذه الدائره مع المذبذب
هتفصل الطرف الأرضي عن المذبذب وهتوصل خرج الترانيستور Q1 و Q2 الي رجل الطرف الأرضي لمتكامله iC المذبذب لكي يقطع الطرف الأرضي عن المذبذب عند وصول البطاريه الي 10 فولت ويتوقف المذبذب ويعمل البازر ويجب ربط ارضي الدائرة مع ارضي دائره الأنفيرتر وطرف الجس الي البطاريه
|
المشكلة هى الإعتماد الكلى على المحاكيات
من الداتاشيت لا يوجد زينر 10 فولت و الموجود إما 10.6 فولت أو 9.9
بأخد 10.6 */- 10% قد يصل إلى 11.66 أضف إليه 2 ترانزيستور على الأقل 0.6 أى 1.2 يعنى 12.8 فولت
ثانيا المقاومة المتغيرة على التوالى مع قاعدة الترانزيستور وهذا لا يتيح التحكم فى الفولت

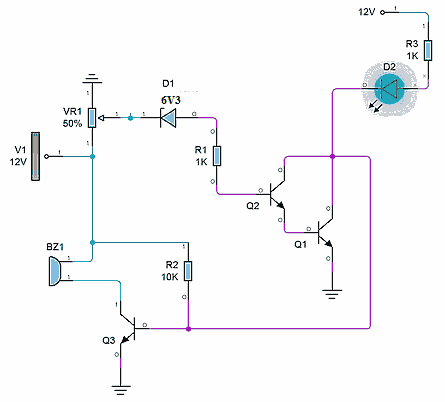

لذا الصواب أن تعدلها هكذا و هذا يتيح لك استخدام زينر بأى جهد من 3.3 و حتى 8.4 فولت
دائره فصل مذبذب الانفرتر
