فكرة توصيل الخلاط زو الفرملة الكهربية

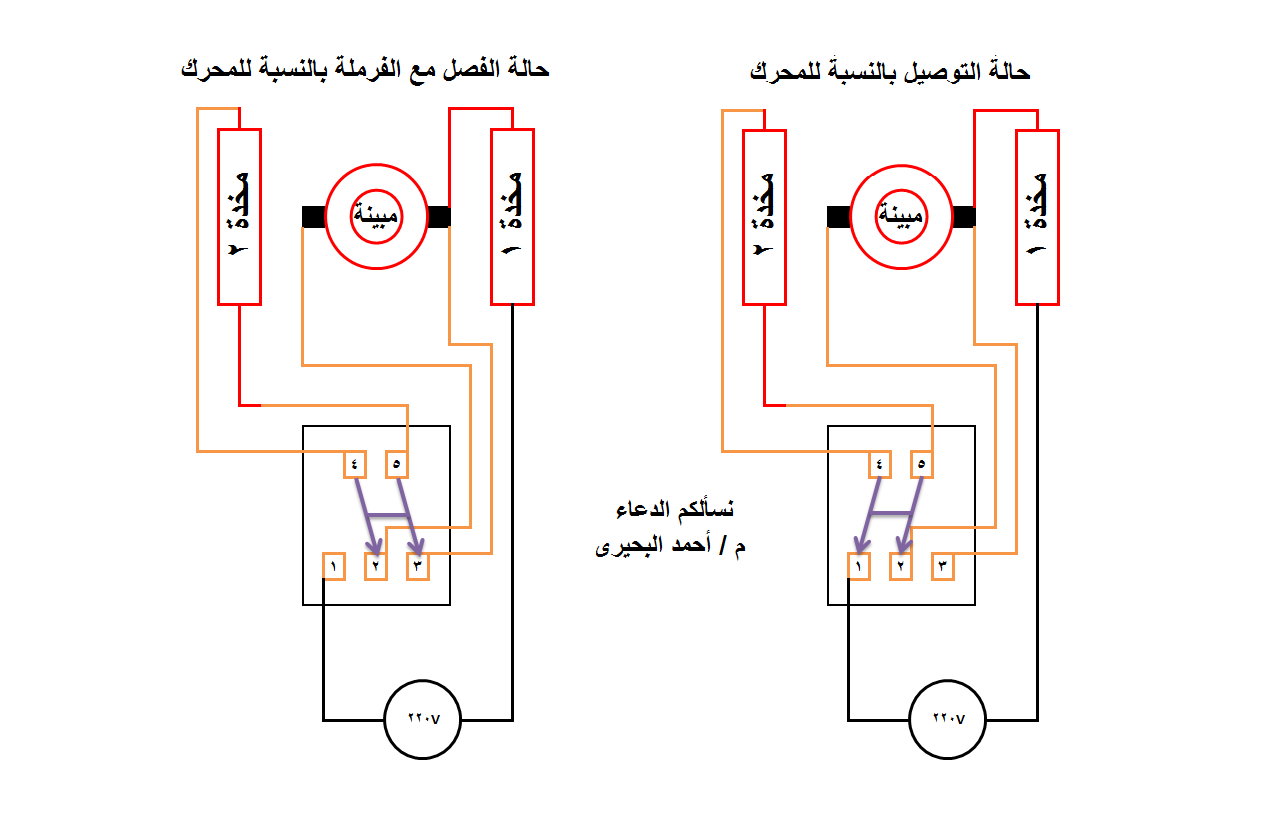

فكرة توصيل الخلاط زو الفرملة الكهربية : الفكرة فى عمل الفرملة للخلاط هو عكس اتجاه اطراف المبينة وتوصيلها توازى مع المخدة الحرة من خلال مفتاح قلاب زو خمسة نقاط توصيل نتطان تبدل التوصيل مع ثلاث نقاط لتفريغ القوة الدافعة المنتجة من دوران المبينة داخل مجال مغناطيسى بحيث يسير التيار فى اتجاهين متضاضين يعمل على فرملة الخلاط . خطوات التنفيذ : 1 - نحدد نقاط التوصيل فى حالة توصيل المفتاح كما هو الحال فى الصورة المرفقة نجد 1 ← 4 2 ← 5 2 - نحدد نقاط التوصيل فى حالة الفصل المفتاح كما هو الحال فى الصورة المرفقة نجد 2 ← 4 3 ← 5 3 - نحدد النقاط المشتركة فى التوصيل والفصل نجد انها 4 و 5 هذه النقاط سوف يتم توصيلهم المخدة الحرة (مخدة 2 ) بها . 4 - نبحث عن الفقط الغير موجودة فى حالة الفصل نجدها رقم 1 نوصل لها طرف التيار 5 - نبحث عن النقطة الموصلة مع الطرف 1 ← 4 نجدها (4) نوصل لها طرف من المخدة الحرة مع مراعات دخول التيار فى الرسم نجدها النقطة اليسار للملف ونعطى الطرف الثانى للمخدة الى النقطة الثانية من الاطراف المشتركة 4 و 5 وهى (5) . 6 - نبحث عن النقط الموصلة مع النقطة (5) نجده 2 ← 5فى حالة التوصيل ونصل الطرف الحر من الشربون المقابل للمخدة 2 . 7 - يبقى طرف واحد وهو رقم (3) نوصل الطرف المشترك بين الشربون والنخدة 1 وهذا الطرف لا يظهر فى القياس فى حالة التوصيل .  |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 2 اعجاب |
basel.saleh999 ( شكر العضو على هذه المشاركة )
|
|
|
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
السلام عليكم فكرة توصيل الخلاط زو الفرملة الكهربية :تفضل اخى نظرا لسقوط صور بعض المشاركات مع نقل الموقع قمت يرفع الصورة مرة أخرى الفكرة فى عمل الفرملة للخلاط هو عكس اتجاه اطراف المبينة وتوصيلها توازى مع المخدة الحرة من خلال مفتاح قلاب زو خمسة نقاط توصيل نتطان تبدل التوصيل مع ثلاث نقاط لتفريغ القوة الدافعة المنتجة من دوران المبينة داخل مجال مغناطيسى بحيث يسير التيار فى اتجاهين متضاضين يعمل على فرملة الخلاط . خطوات التنفيذ : 1 - نحدد نقاط التوصيل فى حالة توصيل المفتاح كما هو الحال فى الصورة المرفقة نجد 1 ← 4 2 ← 5 2 - نحدد نقاط التوصيل فى حالة الفصل المفتاح كما هو الحال فى الصورة المرفقة نجد 2 ← 4 3 ← 5 3 - نحدد النقاط المشتركة فى التوصيل والفصل نجد انها 4 و 5 هذه النقاط سوف يتم توصيلهم المخدة الحرة (مخدة 2 ) بها . 4 - نبحث عن الفقط الغير موجودة فى حالة الفصل نجدها رقم 1 نوصل لها طرف التيار 5 - نبحث عن النقطة الموصلة مع الطرف 1 ← 4 نجدها (4) نوصل لها طرف من المخدة الحرة مع مراعات دخول التيار فى الرسم نجدها النقطة اليسار للملف ونعطى الطرف الثانى للمخدة الى النقطة الثانية من الاطراف المشتركة 4 و 5 وهى (5) . 6 - نبحث عن النقط الموصلة مع النقطة (5) نجده 2 ← 5فى حالة التوصيل ونصل الطرف الحر من الشربون المقابل للمخدة 2 . 7 - يبقى طرف واحد وهو رقم (3) نوصل الطرف المشترك بين الشربون والمخدة وهذا الطرف لا يظهر فى القياس فى حالة التوصيل .
التعديل الأخير تم بواسطة : Ahmed Elbhiry بتاريخ 26-03-2016 الساعة 11:19 PM |
|
|||||
|
|
|
||||||
|
|
|
||||||

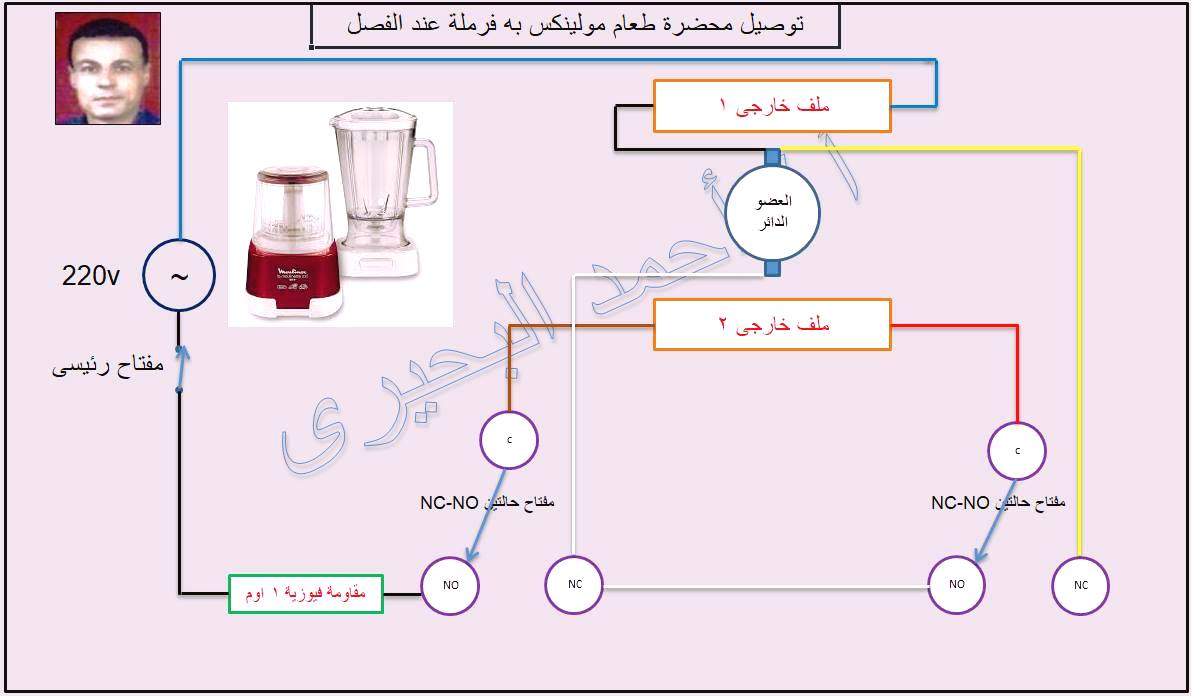

 بوجد مجموعة من الخلاطات ومحضرات الطعام تشترك فى نفس الفكرة التى سوف أحاول ان اشرحها وهى توصيل الخلاط زو الفرملة عند الفصل يوجد طريقتان : الاولى : التى سبق شرحها سابقا فى المشاركات السابقة والثانية : نستخدم مفتاحين من المفاتيح ذات الحالتين NC-NO وهو من المفاتيح ذات الثلاث أطراف الحالة الطبيعة يكون الطرف المشترك (C) موصل مع الطرف NC ومع الطرف NO غير موصل . وعند الضغط على المفتاح تتحول الحالة المشترك (C) مع (NO) موصل وغير موصل مع (NC) ويجد مفتاح رئيسى آخر يوصل طرف من التيار أو يقوم بفصله وهو موضح على الرسم طريقة التوصيل : 1-يوصل الملف الخارجى رقم 2 على النقطتين (C) للمفتاحين زو الحالتين . 2-نوصل طرف التيار الاسود الآتى من المقاومة الفيوزية على النقطة (NO) . 3-توصيل طرف الفرش الكربونية المستقل بالنقطة (NC) مع الربط نفس الطرف (NO) للمفتاح الثانى. 4-يبقى لنا طرف فى المفتاح الثانى (NC) توصل مع الطرف الآتى من الفرش الكربونية المشترك مع الملف الخارجى رقم واحد . 5-يبقى لنا الطرف الثانى للتيار يصل مباشرة مع الطرف الملف الخارجى رقم 1 ويذلك نكون اتممنا توصيل الخلاط بطريقة سليمة نسألكم الدعاء وكل عام وجميع الأمة الإسلامية بخير وصحة وسعادة ورمضان كريم |
|
||||||
|
|
|
||||||
|
|
