مشكلة عويصة مع دارة فصل شحن

[Eng.m7mad]

السلام عليكم

في مشكلة كتير عم عاني منها
عندي بطارية سائلة 12 فولط ,, 90 أمبير
وانفيرتير صناعة يدوية مع شاحن 30 أمبير
مشكلتي تتلخص بأنو دارة فصل الشحن فيها مشكلة
وهي انو أحياناً بتفصل , أحيانا ً لاء
وأغلب الأحيان , بتفصل , بعد 5 د بترجع بتشتغل
شوي وبتفصل
وبعد 5 د بترجع بتشتغل
وعلى هي الحالة الى لا مالانهاية
هي صورة لدارة فصل الشحن يلي عندي

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة Eng.m7mad

السلام عليكم

في مشكلة كتير عم عاني منها
عندي بطارية سائلة 12 فولط ,, 90 أمبير
وانفيرتير صناعة يدوية مع شاحن 30 أمبير
مشكلتي تتلخص بأنو دارة فصل الشحن فيها مشكلة
وهي انو أحياناً بتفصل , أحيانا ً لاء
وأغلب الأحيان , بتفصل , بعد 5 د بترجع بتشتغل
شوي وبتفصل
وبعد 5 د بترجع بتشتغل
وعلى هي الحالة الى لا مالانهاية
هي صورة لدارة فصل الشحن يلي عندي

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم

بالنظر الى الدارة المرفقة بمشاركتك تبين لى انها تستخدم المتكاملة 741
وهذه المتكاملة تحتوى على مكبر عمليات واحد فقط
وهذه المتكاملة تستخدم لفصل الشحن عن البطارية عندما تصل البطارية الى
قيمة فولت معين يتم ضبطه عن طريق المقاومة المتغيرة الموجودة بالدارة
ولا تتحكم هذه الدارة فى توصيل الشاحن
ومن السرد السابق يكون من الطبيعى جدا ان تتذبذب بين الفصل والتوصيل
وذلك لمجرد انخفاض جهد البطارية بحوالى 0.1 فولت وعلية يتم التوصيل وبمجرد ارتفاع جهد البطارية للـ0.1 فولت يفصل وتستمر هذه العملية بين التوصيل والفصل
وهذه الدارة المرفقة تماثل هذه الدارة فى فكرة عملها وبها عيب مثل دائرتك تماما


وبناءا على كل ما سبق فأنك بحاجة الى دائرة تقوم بالفصل والتوصيل بالفصل عند وصول جهد البطارية عند جهد معين يتم ضبطه والتوصيل عندما تصل جهد البطارية
الى جهد معين يتم ضبطه ايضا

[زكرياء المغربي]

تستطيع حل المشكل بنفس المتكاملة بعمل قادح شميت

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم
من الممكن استخدام دائرة الاخ محسن وهى تستخدم الـ555 فى عملها واليك الرابط

http://www.qariya.com/vb/showthread.php?t=116587

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

تستطيع حل المشكل بنفس المتكاملة بعمل قادح شميت

السلام عليكم ورحمة الله وبركاته
----------------------------------
الباشمهندس زكرياء
وحشنى تواجدت بالمنتدى اعرف كثرة مشاغلك ولكن لنا عليك حق ان تنور المنتدى
بتواجدك ارجو توضيح مشاركتك
تقبل تحياتى لك

[علاء الواديه]

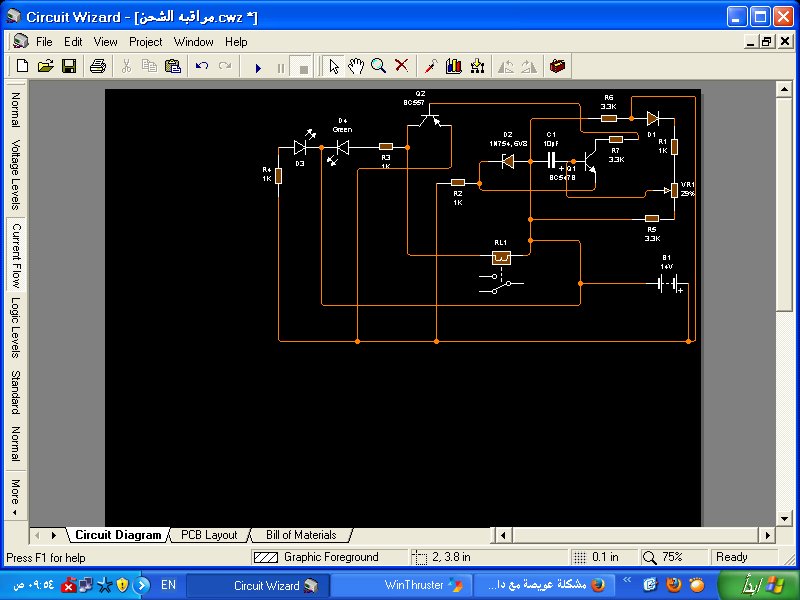

اخي العزيز هذه الدائره انا استعملها وهي ممتازه اليك الدائره http://www11.0zz0.com/2014/02/18/08/450894507.jpg

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
----------------------------------
الباشمهندس زكرياء
وحشنى تواجدت بالمنتدى اعرف كثرة مشاغلك ولكن لنا عليك حق ان تنور المنتدى
بتواجدك ارجو توضيح مشاركتك
تقبل تحياتى لك

اكرمك الله اخي محمود ، نوركم كافي الله يزيدكم
بالنسبة لقادح الشميت ، الفكرة هي عمل فجوة بين جهد فصل الــشحن جهد بدأ الشحن كي لا يحصل تذبذب ، لكن باستعمال LM741 سيكون الأمر غير ملائم جدا ، لذلك انصحه بدائرة اخرى غير الـ741 ، و لتكن مثلا LM358 حينها ضبط التجويف سيكون سهلا ، اما ان كانت لديه دائرة 741 اخرى فالامر ايضا سهل ، و ايضا جرب دائرة الأخ علاء

[نعيم البديري]

السلام عليكم ورحمة الله // نقاش ممتع مع الزملاء الكرماء الاخ عريبي والاخ زكريا ..
