تثبيت الجهد بواسطة زينر وترانزيستور

[mounzerlb]

السلام عليكم

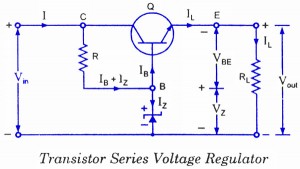

ما رأيكم بهذه الدائره

هل يمكن استخدامها لثبيت جهد معين؟ وما هي القييم الممكن استخدامها لتلك القطع
شكرا للمشاركه

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mounzerlb

السلام عليكم
ما رأيكم بهذه الدائره

هل يمكن استخدامها لثبيت جهد معين؟ وما هي القييم الممكن استخدامها لتلك القطع
شكرا للمشاركه

القيم تعتمد على جهد الدخل في اليسار وفيمة الخرج ستكون مساوية لقيمة الزنر ينقص منها 0.7 فولت وهو جهد (BE) للترانزستور وقيمة المقاومة في اليسار ستحدد تيار الزنر وتعتمد طبعا على جهد الدخل وقدرة الزنر ..
عموما طريقة التثبيت هذه ليست دقيقة وتتاثر بالحمل لعدم وجود تعويض ذاتي للنقص الحاصل بالجهد على الممانعة الداخلية للترانزستور مابين الجامع والباعث .

[mourad3d]

وعليكم السلام
الدائرة ده شبه دائرة شاحن الموبيل كنت مره قمت باعادة رسم دائرة الشاحن

[ibn al islam]

السلام عليكم

اضافه صغيرة الى ما تفضل به الاخ نعيم

اختيار الترازيستور يكون حسب قيمة تيار الحمل و جهد التغذية Vin و الخرج Vout

يجب ان يكون الترانزيستور يتحل تيار الحمل مع مراعات القدرة P=Vce*Ic

Ic هو تيار الحمل

Vce هو فارق الجهد بين المجمع و الباعث اى بين Vout و Vin
