لله ... مساعدة يا مهندسين المذبذب والكويل

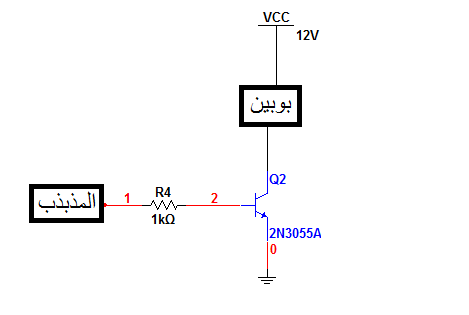

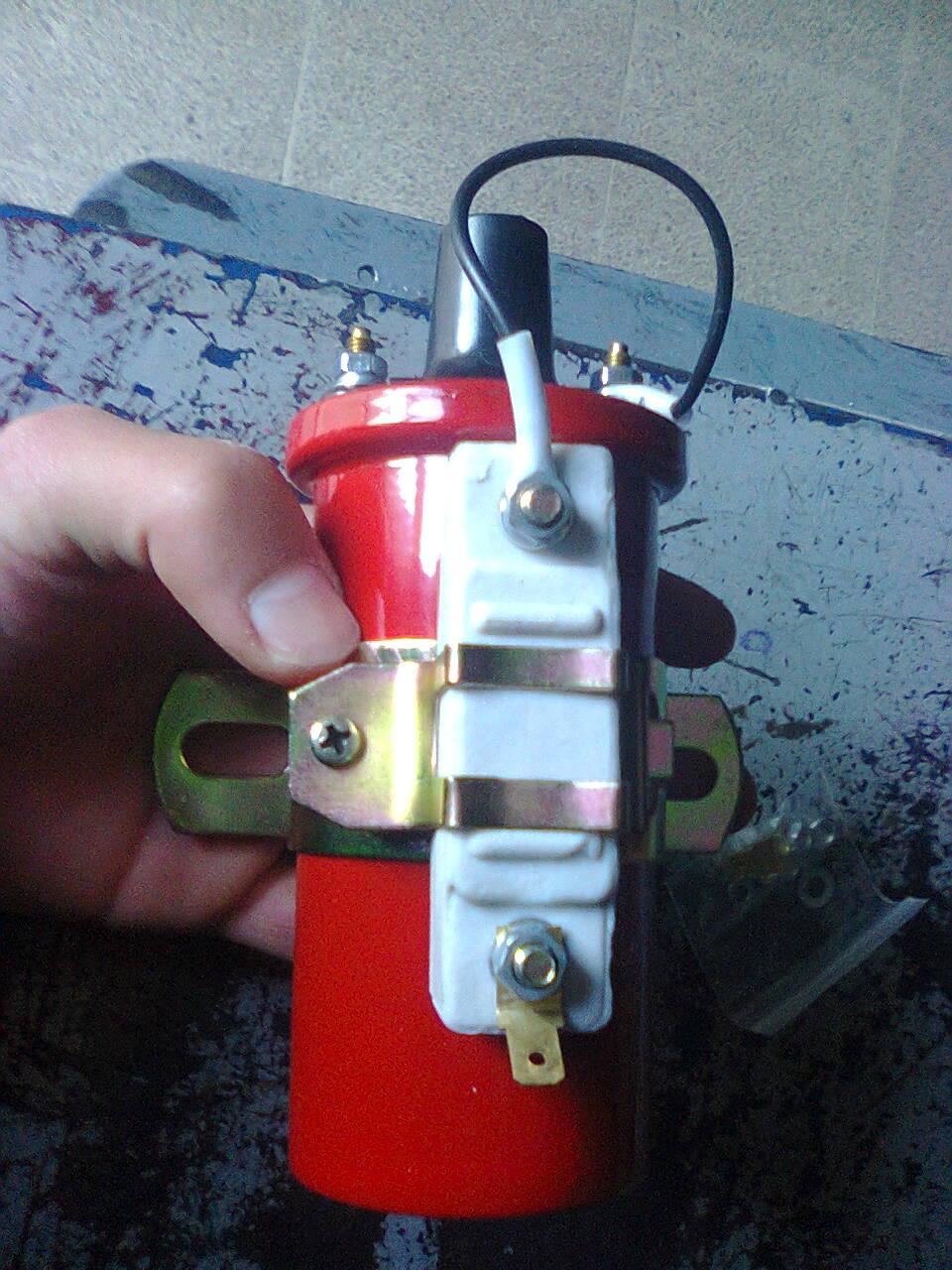

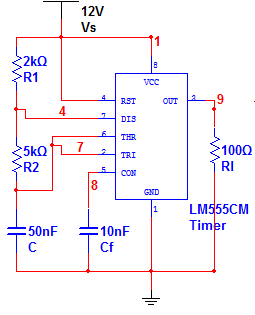

السلام عليكم ورحمة الله وبركاته ... أخوكم ضيف عليكم ويسعدني أكون منتسب جديد للقرية الالكترونية والتي أعتبرها مرجع أول في علوم التقنية والالكترونيات باللغة العربية ... أخواني المهندسيين وأهل الخبرات والهواة ... أنا مبتدئ في علم الالكترونيات وطامح في أن أبدع وأنمي قدراتي تدريجيا ... طبقت كثير من الخرائط وكلما مر يوم يزداد حبي للالكترونيات رغم انني كنت صفر اليدين ... وأشوركم وأتعلم منكم والآن بين يدي مشروع طبقت منه العديد من النماذج للاسف دون نتيجة مرضية ... مشروعي مذبذب الكتروني يعمل على 12 فولت متصل بكويل مكثف أو "بوبين" ينتج منه تغذية لبوجية سيارة "قادحة الاشارة" ... مؤسف أن أقول لكم محطات فشلي بأن استبدلت أكثر من بور سبلاي للحصول على 12 فولت وسبب الاستبدال وضعت احتمالية ان يكون البور سبلاي لا يخرج الفولتية المطلوبة 12 فولت بطبيعة الحال البورسبلاي لون السلك الاصفر يخرج 12 فولت ... كذلك عملت النماذج للمخطط الالكتروني للمذبذب أربعة مرات وان قدر الله الخامسة بصحبتكم ... أو تعديل على الموجود ... المذبذب باستخدام الدائرة المتكاملة تايمر 555  تكمل الدائرة بترانزستور 2N3055 لربما للتكبير !!!  بعدها تتصل الدائرة بالكويل أو البوبين كما هو مذكور بالمخطط أعلاه وهو مكثف السيارة بالعامية عندنا يسموه كويل وهذا صورته :  يتم توصيله ببوجية السيارة السؤال ؟؟؟ ليه ما كنت عندي نتيجة موفقة ؟؟؟ بأن تقدح البوجية .... هل هناك بدائل ؟؟؟ بعد ما نحاول نطلع بنتيجة للجهد السابق ... تقبل الله منا ومنكم |
