هذه دارة SIM reader

[mh66]

السلام عليكم

هذا مخطط دارة قارئة سيم الجوال

ارجو توضيح الأسهم


هذا رابط المكونات يمكن الإطلاع عليه قبل التعليق على الدارة
http://www.ladyada.net/make/simreader/parts.html





هل ممكن رسم الدارة بشكل متكامل

هل الكريستالة 3.579545 ميغا هرتز متوفرة في بلادنا العربية

[احمد الربعي]

المشاركة الأصلية كتبت بواسطة mh66

السلام عليكم

هذا مخطط دارة قارئة سيم الجوال

ارجو توضيح الأسهم


هذا رابط المكونات يمكن الإطلاع عليه قبل التعليق على الدارة
http://www.ladyada.net/make/simreader/parts.html





هل ممكن رسم الدارة بشكل متكامل

هل الكريستالة 3.579545 ميغا هرتز متوفرة في بلادنا العربية

بسم الله الرحمن الرحيم
اخونا الحبيب . كل الاطراف اللي حضرتك اشارة اليها بالاسهم غير موصلة في الدائرة يعني بتترك اثناء تنفيذ الدائرة بدون توصل.. اما بالنسبة للمربع فهو جزء واحد فقط وهو يشير الي المنظم اما موضوع الكريستالة فهو متوفر وان لم يكن متوفر في بلدك يمكن شراءه من الانترنت.. وان شاء الله ارفعلك رسم الدائرة كامل

[mh66]

بارك الله فيك وزادك الله علما


بانتظار تكرمك علي برسم الدارة

♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥

شكرا

[احمد الربعي]

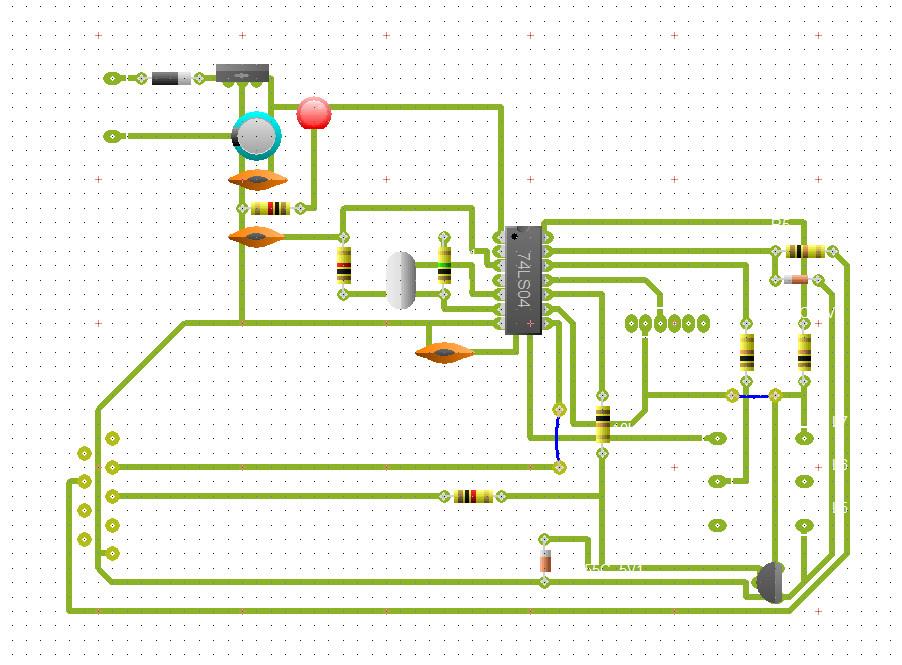

اتفضل

[mh66]

ما شاء الله اللهم صلي على النبي

الله يجزيك الخير

وكثر الله من امثالك

( أناس كثيرون تعد وتفي بالوعد لكن ♥ م.احمد الربعي ♥ شئ آخر )

[احمد الربعي]

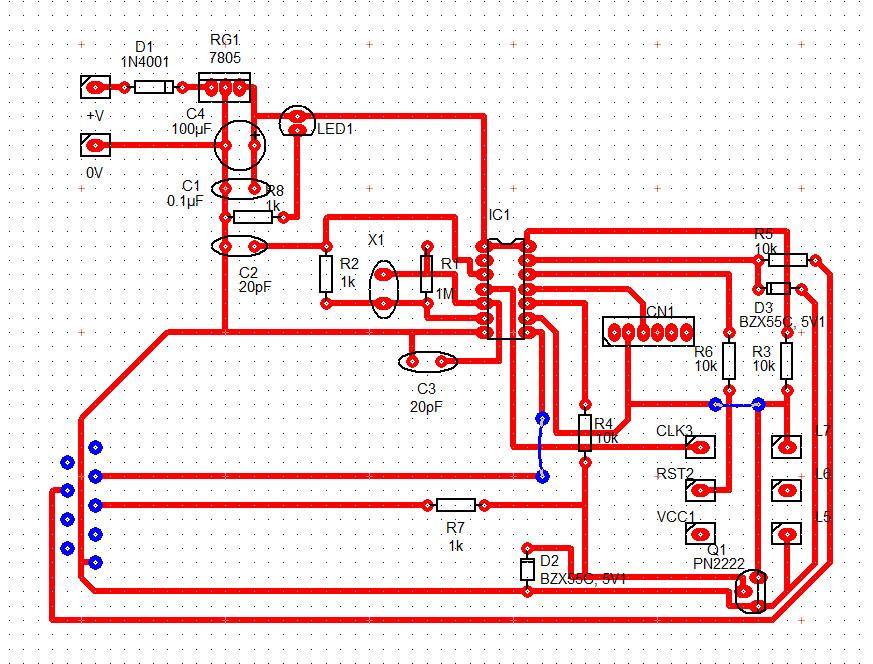

جزاكم الله خير يوجد خطأ بسيط وقد صخخته وهو تغذية السيم كارد


لاتنسانا من دعوة في ظهر الغيب
ان شاء الله مخطط الدائرة وبرنامج السيركت ويزارد هرفعهملك حتي اذا ارت اي تعديل علي الدائرة وطباعتها يكون لك الحرية فيه

[eng.taha]

المشاركة الأصلية كتبت بواسطة mh66

السلام عليكم

هذا مخطط دارة قارئة سيم الجوال

ارجو توضيح الأسهم


هذا رابط المكونات يمكن الإطلاع عليه قبل التعليق على الدارة
http://www.ladyada.net/make/simreader/parts.html





هل ممكن رسم الدارة بشكل متكامل

هل الكريستالة 3.579545 ميغا هرتز متوفرة في بلادنا العربية

اخي ممكن تقول لي ما فائدة هذه الدائرة؟

[احمد الربعي]

اتفضل
دا رابط الدائرة
http://www.mediafire.com/download/cp...3ctc/mysim.rar

ودا رابط البرنامج circuit wizard2 نسخة بورتابل لا تحتاج الي تنصيب

http://www.4shared.com/zip/ZbH8_uOF/...izard_2_SE.htm
