ابسط دائرة راديو Fm

[mourad3d]

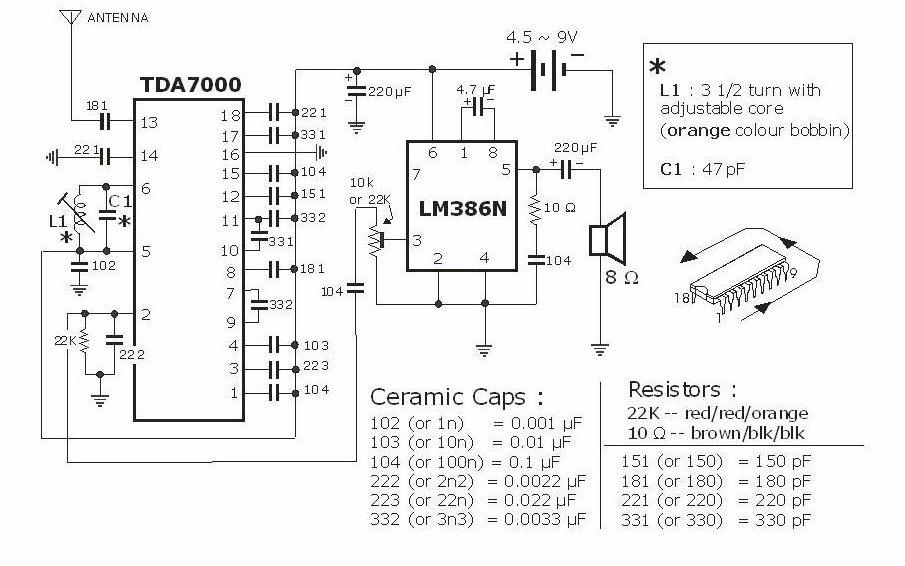

FM Radio Using TDA7000 & LM386 ICs








المكونات

IC1 : TDA7000 FM Radio IC
IC2 : LM386 Audio Power Amplifier IC



Electrolytic capacitors : (10V min)
220uF or 470uF or 1000uF --- x 2 pcs
4.7uF ------------- X 1 pc





Ceramic capacitors :
0.001 uF (#102 or 1n) -- x 1 pc
0.01 uF (#103 or 10n) -- x 1 pc
0.1 uF (#104 or 100n)-- x 4 pcs
0.0022 uF (#222 or 2n2) -- x 1 pc
0.0033 uF (#332 or 3n3) -- x 2 pcs
0.022 uF (#223 or 22n) -- x 1 pc
150 pF (#151 or 150) -- x 1 pc
180 pF (#181 or 180) -- x 2 pcs
220 pF (#221 or 220) -- x 2 pcs
330 pF (#331 or 330) -- x 2 pcs





Resistors
10 1/4W or 1/6W --- x 1 pc
22K 1/4W or 1/6W --- x 1 pc
Miscellaneous items :

2 ft wire (antenna)
8 Ohm dynamic speaker
9V battery snap ( 9V battery not included )

الملف يفضل ملف متغير القيمة

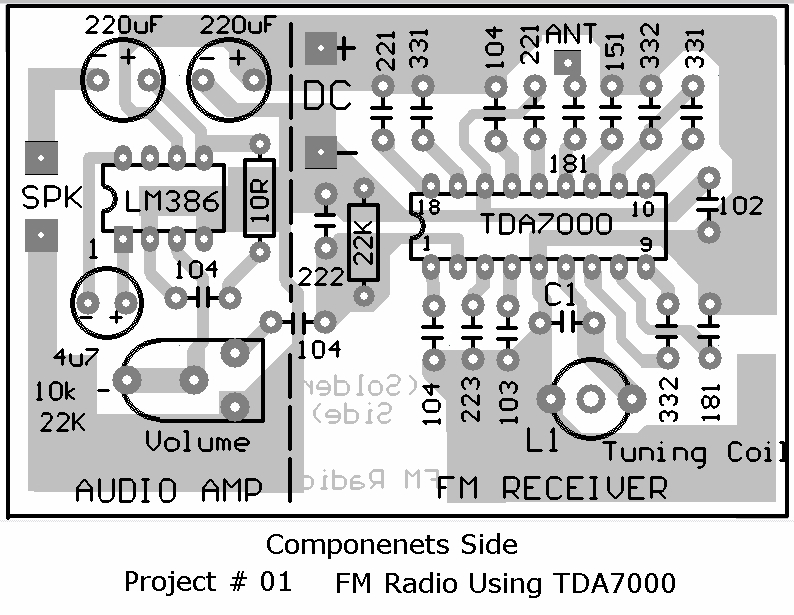

تحميل pcb
http://www.escol.com.my/Projects/Pro...oject%2001.pdf

الدائرة من احدى المواقع الاجنبى

[خضران]

مشكور اخ مراد على هذا الموضوع الرائع ولكن هل جربت الدائرة بنفسك هل هي جيدة من ناحية الاستقبال وصفا ء الصوت

[mourad3d]

لسه مش جربتها بس ناوى اجربها مﻻحظاتى فى الدائرة استخدم ملف متغيرة ومكثف ثابت انت ممكن تعكس تستخدم مكثف متغير مع ملف ثابت لتحديد التردد وبالتالى تحدد القناة
وبالنسبه للصوت لو مش واضح ممكن تغير مبكر الصوت بمكبر آخر قمت انت بتجربة

[خضران]

السلام عليكم
اخي الغالي
لو تكرمت تعيد ارسال الصوره الخاصة بالطباعة لأنها لاتظهر عندي

[mourad3d]

المشاركة الأصلية كتبت بواسطة خضران

السلام عليكم
اخي الغالي
لو تكرمت تعيد ارسال الصوره الخاصة بالطباعة لأنها لاتظهر عندي

وعليكم السلام
ده ملف PDF تحتاج برنامج Adobe Reader لتشغيله
https://acrobat.adobe.com/us/en/acrobat/pdf-reader.html

[خضران]

السلام عليكم
اخي الغالي
لو تكرمت تعيد ارسال الصوره الخاصة بالطباعة لأنها لاتظهر عندي
