الميكروكونترولر PIC – الفرق بين الميكروبروسسور والميكروكونترولر
المعالج الدقيق (الميكروبروسسور) Microprocessor :

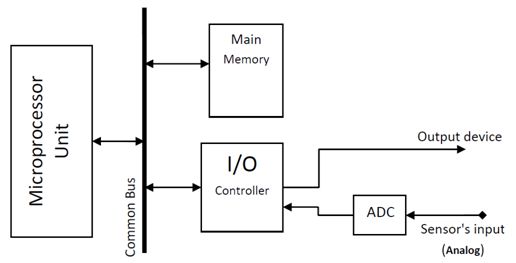

هو دائرة متكاملة والتى تقوم بإجراء (تنفيذ) المعالجة المركزية والوظائف (المهام) الداخلية للكمبيوتر ( نظام حسابى) . وبالتالى فإن المعالج الدقيق يعتبر وحدة معالجة مركزية CPU ، ولها ثلاث مهام فقط متكررة : جلب التعليمة ، فك شفرتها ، تنفيذها ، وهذا يعنى أنه إذا قررنا استخدام المعالج الدقيق فى التصميم الخاص بنا ، يجب علينا استخدام العديد من العناصر المساندة مثل الذاكرة الرئيسية ، وذاكرة البرنامج و ووحدات الدخل والخرج كما هو مبين بالشكل التالى :

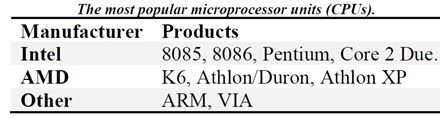

يوجد العديد من الشركات المصنعة للمعالج الدقيق ، الجدول التالى يبين قائمة ببعضها :

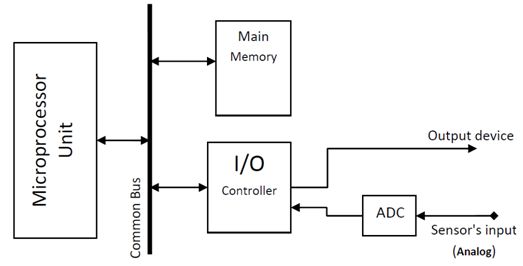

الشكل التالى يبين مخطط عام لنظام تحكم فى درجة الحرارة مصمم باستخدام المعالج الدقيق ، لاحظ أن كل عنصر هو شريحة دائرة متكاملة قائمة بداتها وجميعهم يلزم تواجدهم من أجل النظام :

المتحكم الدقيق (الميكروكونترولر) Microcontroller :

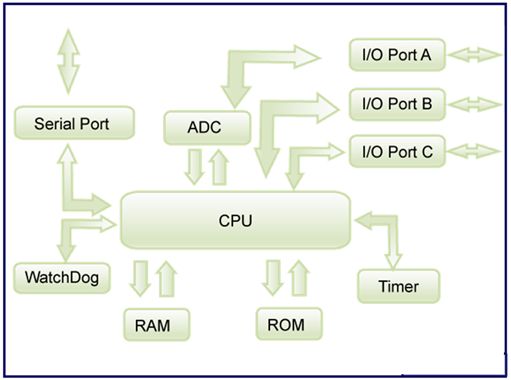

فى الجهة المقابلة "المتحكم الدقيق" هو دائرة متكاملة واحدة والتى تم تصميمها لتعمل بمثابة "نظام مدمج" embedded system ، يحتوى على وحدة معالجة مركزية ، وذاكرات RAM , ROM ، ومنافذ دخل / خرج ومؤقتات و .....الخ . نعم نظام مدمج كامل فى شريحة واحدة ، راجع قراءة التعريف مرة أخرى ، ولاحظ أن هذه المكونات هى أساس أى نظام كمبيوتر (حسابى) ، وبالتالى يمكن تعريف المتحكم الدقيق ببساطة على أنه "كمبيوتر مصغر" أو "كمبيوتر الشريحة الواحدة" . هذا يعنى أنه إذا استخدمنا المتحكم الدقيق فى التصميم الخاص بنا ، عندئذ فإننا لا نهتم بشأن توصيلات الذاكرة الرئيسية ، أو ذاكرة البرنامج ، أو أجهزة الدخل / الخرج . كل ما نهتم به هو كتابة برنامج النظام وكيفية عمل التوصيلات بين المتحكم الدقيق ككل والعالم الخارجى .

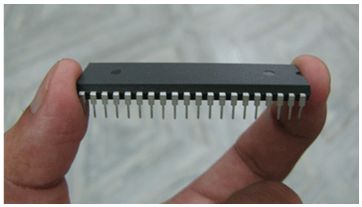

وحتى تكون الأمور أكثر وضوحا ، لنفترض أن نظام التحكم فى درجة الحرارة المبين بالشكل أعلاه ، مطلوب تنفيذه باستخدام المتحكم الدقيق به محول من تناظرى إلى رقمى A/D مثل PIC16F877A ، عندئذ سوف يتم إزالة جكيع الشرائح من التصميم كما هو مبين بالشكل التالى :

كما ترى ، لقد تم تحسين التصميم بشكل كبير ، ليس فقط من حيث بساطة الدائرة ، بل إن استخدام المتحكم الدقيق سوف يؤثر على التكلفة ، وقابلية الحمل ، والحجم ، وتبديد القدرة ، و .....

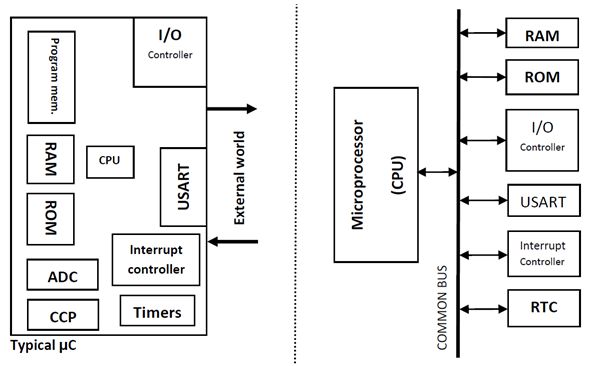

الآن لنعيد ترتيب كل الأشياء فى شكل مخطط . الشكل التالى يبين البنية الداخلية لنظام متحكم دقيق نموذجى ، وما يعادله من نظام المعالج الدقيق ، لاحظ أنه فى جانب المتحكم الدقيق ، أنه يتم تعبئة جميع الأجهزة فى نفش شريحة الدائرة المتكاملة ، وعلى النقيض ، فى جانب نظام المعالج الدقيق ، أن كل كتلة تعتبر جهاز قائم بذاته .

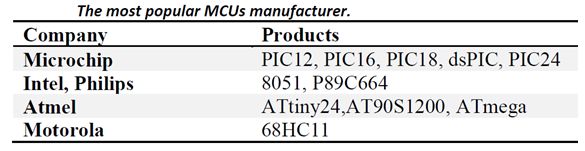

على الرغم من أن هناك العديد من الشركات المصنعة للمتحكمات الدقيقة (كما هو مبين بالجدول أدناه) ، لكن الأكثر شيوعا هى شركة ميكروشيب المصنعة للمتحكم الدقيق المعروف باسم PIC . هنا ، لن نهتم بكيف أصبحت ميكروشيب رائدة فى سوق المتحكمات الدقيقة من وجهة نظر التسوق ، بل سوف نتناول الجانب الهندسى ونسأل يختار معظم المهندسين ، والمطورين ، والهواة المتحكم الدقيق PIC فى مشاريعهم ؟
