السلام عليكم
لدي دائره بسيطه. تعمل على فحص شبكات الكيبلات الكهربائيه المدفونه
وتقوم بفحص شبكات الكيبلات بواسطة الجهد المستمر DC
قبل تشغيل الجهد المتردد في الكيبلات
مثل شبكات كيبلات انارة الشوارع.
في النهار يتم تشغل الجهد المستمر في الكيبلات
وعند حدوث اي تلامس في الكيبلات بسبب العبث او معدات الحفر
يكتشف التلامس ويمنع تشغيل الجهد المتردد في الليل لحماية المحولات
المفاتيح cut1 ,2,3
تعني التلامس في الكيبلات بسبب القطع او العبث
المشكله التي تواجهني هي حماية دائرة الجهد المستمر من الجهد المتردد كما هو موضح في مخطط الدائره

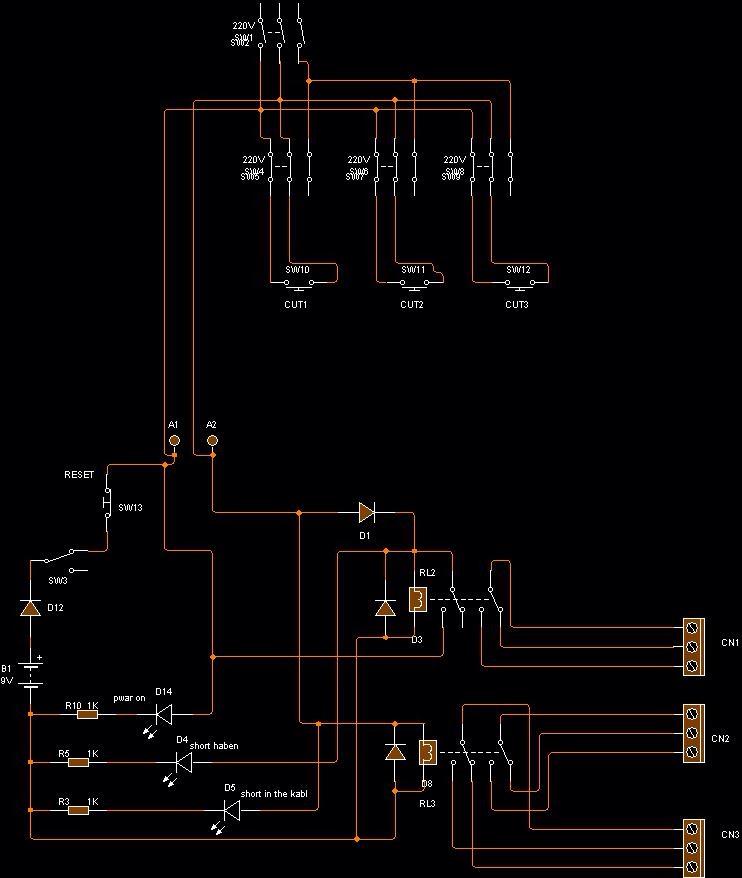

فان الدائره التي في الاعلى هو مخطط للوحة التغذيه وتوزيع الكيبلات
والمطلوب
ا منع مرور الجهد المتردد من خلال النقطه
A1و A2
و عند انقطاع الجهد المتردد يمر الجهد المستمر في النقطتين المذكوره.
و يكتشف اي تلامس في الكيبلات لتنبيه فني الصيانه عن وجود التلامس قبل اعادة تشغيل الجهد المتردد
الكهربه لدينا 220 فولت والتردد 60 كيلوهيرز
http://www12.0zz0.com/2014/04/15/17/113553452.jpg

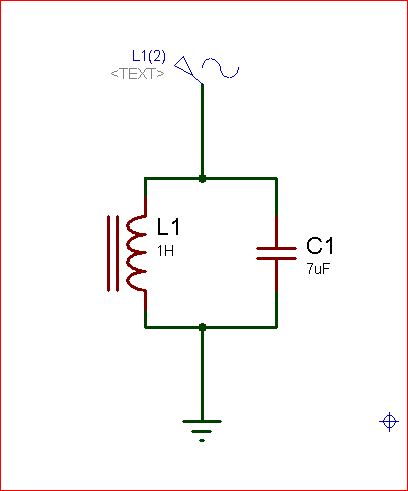

احتاج فلتر لمنع مرور الجهد المتردد وفي نفس الوقت يسمح بمرور الجهد المتغير
