مشكله فى دائرة ليزر لتشغيل خلاط المياه ارجو الافاده

[بطوط]

يوجود لدى اكثر من 20 خلاط مياه ليزر لايعمل وفكرتها كالاتى محول 6 فولت ودخوله على البورده ومن البورده كابل فى الخلاط والثانى عاى سرونيت المياة للتشغيل وللاسف البور عليه ماده بلاستيك عليها وصعب انك تشوف او تقايس اى شى ؟؟؟؟ممكن الافادة وانا حبيت اشترى جديد مفيش ولازم اشترى خلاط جديد ؟؟؟ ممكن الافاده اوعمل دائره تعمل عليهاوشكرا لكم

[نعيم البديري]

ماذا تقصد بخلاط الماء // ممكن توضيح او صورة وما هو عمله الاساس لكي تتم المساعدة .

[احمد الربعي]

في دائرة معايا تفي بالغرض لكن محتاج ترفع صورة او تقولي انواع السينسور اللي راكب علشان اعمل عليها التعديل قبل ما ارفعها .. ولو مش هتعرف ممكن ارفعهالك لكن لازم تغير كله بالاضافة للسينسورات الراكبة في الخلاط والسرونيت

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة نعيم البديري

ماذا تقصد بخلاط الماء // ممكن توضيح او صورة وما هو عمله الاساس لكي تتم المساعدة .

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الغالى الاستاذ نعيم
خلاط المياة اكيد له اسم اخر فى الشيقيقة العراق
خلاط المياة هذا الذى يتم تركيبه بالحمام والمطبخ (حنفية مزدوجة للماء الساخن والبارد عن طريقها يتم مزج المياة بما يترأى لنا )

والاخ عنده هذا الخلاط لكن يعمل الكترونيا عن طريق حساس وغالبا ما يكون بالاشعة تحت الحمراء والدائرة الالكترونية موضوعة بمادة عازله وصلبه تغطيها وعند اى محاوله لازالة هذه المادة تتلف المكونات ولا تعرف عنها اى شىء(سر صنعة)
ومن كلام الاخ السائل يتبين لنا ان الاجزاء التى ممكن الاستفادة منها من هذه الدائرة هى السنسور والسلونويد الذى يقوم بغلق وفتح المياه عند وصول الفولت له
هذا كل ما فهمته من الاخ السائل

وهذا فيديو يوضح ذلك

وهذا الرابط يوضح نظرية عمل هذا الصنبور

http://www.autotaps.com/how-automatic-tap-work.html

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الغالى الاستاذ نعيم
خلاط المياة اكيد له اسم اخر فى الشيقيقة العراق
خلاط المياة هذا الذى يتم تركيبه بالحمام والمطبخ (حنفية مزدوجة للماء الساخن والبارد عن طريقها يتم مزج المياة بما يترأى لنا )

والاخ عنده هذا الخلاط لكن يعمل الكترونيا عن طريق حساس وغالبا ما يكون بالاشعة تحت الحمراء والدائرة الالكترونية موضوعة بمادة عازله وصلبه تغطيها وعند اى محاوله لازالة هذه المادة تتلف المكونات ولا تعرف عنها اى شىء(سر صنعة)
ومن كلام الاخ السائل يتبين لنا ان الاجزاء التى ممكن الاستفادة منها من هذه الدائرة هى السنسور والسلونويد الذى يقوم بغلق وفتح المياه عند وصول الفولت له
هذا كل ما فهمته من الاخ السائل

وهذا فيديو يوضح ذلك

‫?????? ?????‬‎ - YouTube

وهذا الرابط يوضح نظرية عمل هذا الصنبور

http://www.autotaps.com/how-automatic-tap-work.html

جزيل الشكر حبيبي ابو احمد ذهبت من تفكيري هذه الالة علما ان لي دائرة قمت بتصميمها سابقا لعمل هذا الخلاط اليا في اعطاء درجة الحرارة المطلوبة وشرح الفكرة والدائرة كانت بدائرة النقاش 34 وهذا الرابط http://www.qariya.info/vb/showthread.php?t=126455

[بطوط]

اولا شكرا على الاهتمام ممكن اعرف من حضرتكم الحل اى وشكرا

[احمد الربعي]

المشاركة الأصلية كتبت بواسطة بطوط

اولا شكرا على الاهتمام ممكن اعرف من حضرتكم الحل اى وشكرا

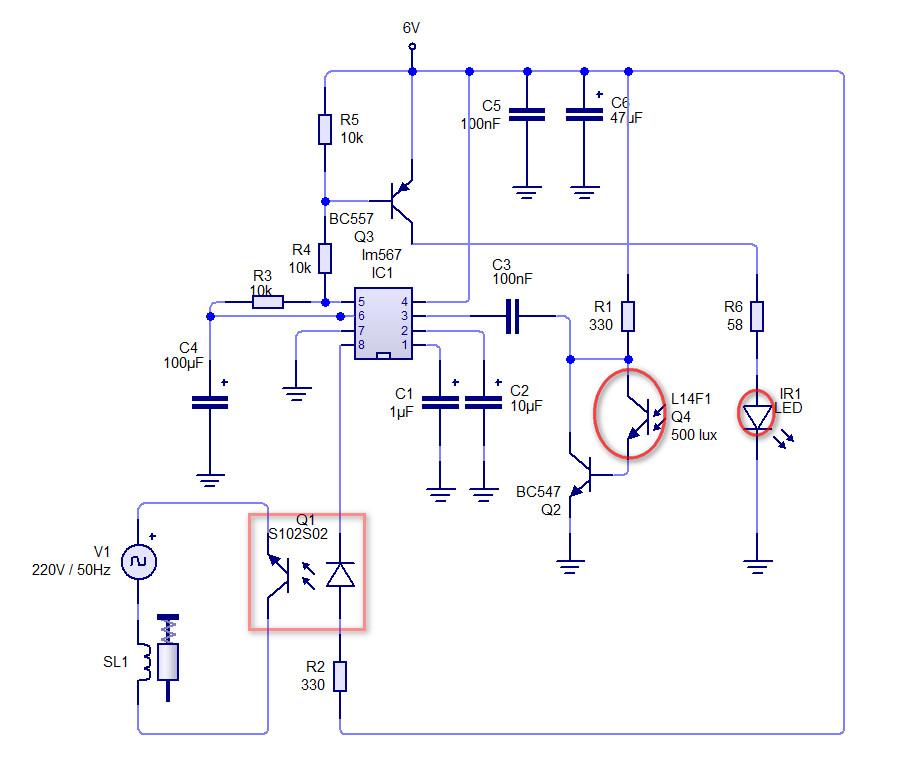

دي الدائرة .. لكن نسال الله انك توصلها بالشكل السليم لانك لم ترد علي سؤالي الاول
اهم شئ انك تعيد تشفير الدائرة بالسليكون او اي مادة عازلة لان هذه الدوائر بتكون عرضة للماء وللابخرة فلا يجب تركها بدون حماية وخصوصا من اجل الاطفال
ثانيا يجب تركيب مكونات الدائرة بنفس القيم الموجودة بها حتي لا تعطي معك بتائج مختلفة

[بطوط]

[IMG][/IMG]
