تركيب بور اوسليتور STRG5653 كتعديل على بوردPCP لجميع انواع التلفاز والــ LCD

[hany_national]

تركيب بور اوسليتور STRG5653 كتعديل على بوردPCP لجميع انواع التلفاز والــ LCD

الموضوع مضاف مسبقا ..
http://www.qariya.info/vb/showthread.php?t=145864
ولكنة ليس حصرى لموقع irantk.ir يضاف العمل الى مهندس روسى
sofrina
Модератор

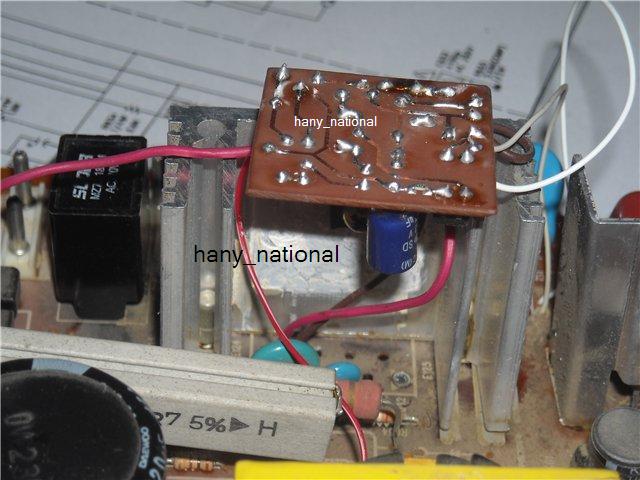

تجمع الــ strg على بورده مع القطع الموضحة لتكون بالنهاية بهذا الشكل ..



بالنظر للبورده نجدمقاومة 1/2 واط 220 كيلو .. مقاومة 680 اوم .. مقاومة 2.2 كيلوا
3 موحدات سليكون 1 امبير مكثف 47u/50v والابتوكبلر او الفتوكبلر



لصغر حجمها نستطيع تثبيتها بالالمنيوم الهيت سينكــ مبرد الــ str القديمة ..

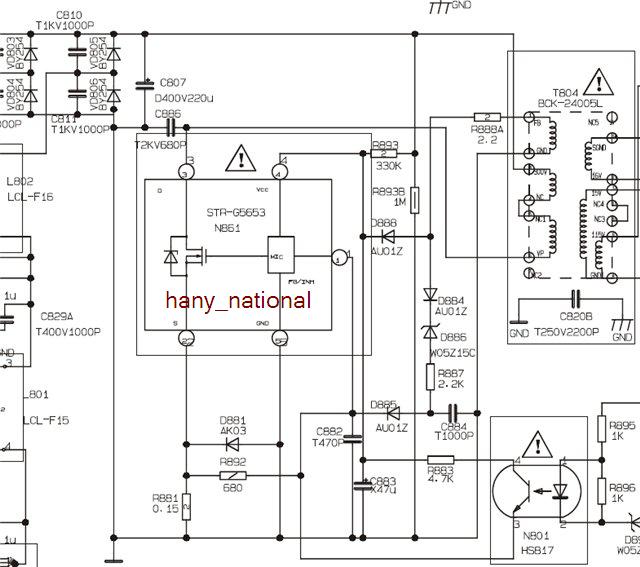

المخطط التى تم التنفيز من خلالة ..

[hany_national]

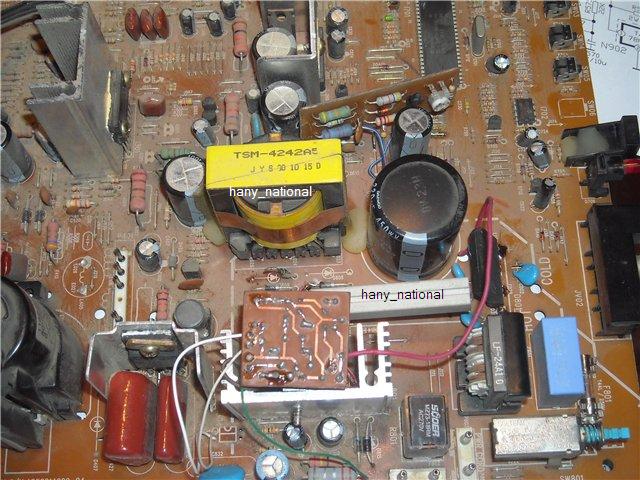

بورد الاسليتور يعمل على الدايو ويظهر اوضح من الاسفل ..



نلاحظ من خلال الصورة انة يمكن الاستعانة ببورد يصمم بــــ TL431 ليكون جاهز
بمقاومة متغيره للتحكم بجهد الخرج مناسبة لــ لبورد STRG


لو نظرنا لاجهزة دايو وبانوراما ستجد بها قطعة DW خاصة بضبط الخرج تشبة SHO
او SDH الموجوده بالسامسونج ..

[hany_national]

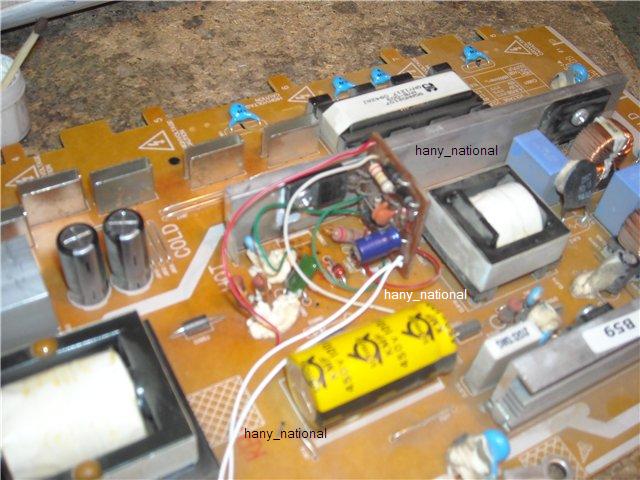

يمكن تركيب نفس الدائرة بدوائر lcd كبديل غير متوفر لـــ ic او STR مها كان الرقم
كما موضح بالشكل التالى ..



ولكن لدينا IC اسهل للتعديل بدوائر الانفرتر اذا كانت معطلة وغير موجود بلاسواق ..


للموضوع بقية .. تقبلوا تحياتى .
