طلب من السادة الفنيين

[happycct]

كنت طلبت طريقة تشغيل led dc 5 volt على 220 فولت
وتفضل مشكورا احد الاعضاء بالرد بانه يتم ذلك عن طريق مقاومة 100 كيلو اوم ربع وات
قمت بالتنفيذ مع زيادة دائرة توحيد حيث انه كما ذكرت ان dc led
نجحت الفكرة لكن الاءضاءة ضعيفة جدا
قمت بوضع مقاومة اقل ( 82 كيلو ) اعطانى الاضاءة المطلوبة تقريبا ( ليست ضعيفة ) ولكن ظهرت مشكلة وهى سخونة المقاومة بشكل غير طبيعى مع العلم انى جربت اكثر من قيم ( اوم - وات )
هذه المشكلة لم تظهر مع ( 100 كيلو اوم )
ثانيا حاولت زيادة الاءضاءة فقمت بوضع مقاومة اقل ( 56 كيلو اوم ) ..... الغريب ان الاضاءة لا تزيد انما سخونة المقاومة هى التى زادت
ارجو الحل فى اسرع وقت ولكم جزيل الشكر
ملحوظة : اريد ان تكون هذه الدائرة صغيرة وغير مكلفة مثل التى توضع فى المنتجات الصينى

[زكي شاكر]

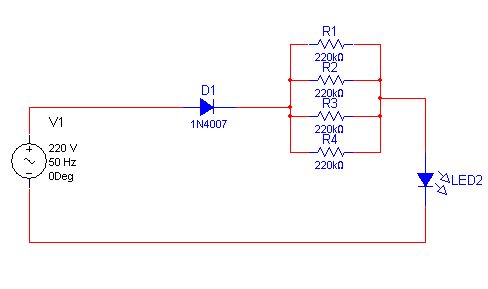

جرب هذا التوصيل:

[happycct]

مشكور يا غالى
لكن ممكن توضيح القيم المستخدمة بالتفصيل
وشكرا

[saeedabu]

السلام عليكم

اخي كي تستخدم مقاومات ربع وات يجب ان تستخدم اربع مقاومات متصلات على التوازي

كل مقاومه بقيمه 220 كيلو اوم

[Electronics]

أستخدم مقاومة 82 كيلو أوم ولكن بقدرة أعلى 0.6 وات مثلاً

[dr.jam]

شوف يا عزيزي :

ارى ان تضع مقاومة متغيرة 100 كيلو اوم
لكي تحدد الاضاءة المناسبة يجب التغيير في قيمة المقاومة للوصول للقيمة المناسبة

بالنسبة للسخونة يفضل زيادة القدرة الى 5, وات

تحياتي

[happycct]

شكرا لكل من رد
لكن للاسف جربت كل المحاولات كى امنع سخونة المقاومة ففشلت
مع العلم ان المقاومة لا تسخن مع الليدات التى تعمل على التيار المتغير ac
اريد تشغيل ليد ليزر تيار ثابت 5 فولت دون سخونة المقاومة
ارجو الافادة عن تجربة ولكم جزيل الشكر
