اي سي h8

[بشير حراث]

السلام عليكم اخواني ارجو المساعدة و لا سيما من اهل خبراء الالكتونيات لدي الة نسخ من نوع risographe ks800 المهم تم تحديد العطل في قطعة بلاستكية يدور في مسارها عجلة انا اعرف فقط مسطلحها بالفرنسية capteur de la roulette هذة القطعة البلاستكية لها بطاقة الكترونية. و البطاقة الاكترونية لها اي سي يشبه الموسفت و لكن له خمسة ارجل رجلان تقابل ثلاثة ارجل
مكتوب عليه H.8 ما وضيفة هذا الاي سي و ما بديله
http://imgur.com/Lju969z

[احمد الربعي]

السلام عليكم
القطعة هي عبارة عن دائرة سنسور لاستشعار جروج الورق اما بخصوص المتكاملة فعليها رقم لشراء الجديد ان وجد
هذا ملف فيه تركيب الطابعة
http://www.riso.com.au/Tech%20Man/KS%20Tech.pdf
لكن ماهذه اللحامات علي اللوحة وما حدث لتصل الي هذه الحالة

[بشير حراث]

المشاركة الأصلية كتبت بواسطة احمد الربعي

السلام عليكم
القطعة هي عبارة عن دائرة سنسور لاستشعار جروج الورق اما بخصوص المتكاملة فعليها رقم لشراء الجديد ان وجد
هذا ملف فيه تركيب الطابعة
http://www.riso.com.au/Tech%20Man/KS%20Tech.pdf
لكن ماهذه اللحامات علي اللوحة وما حدث لتصل الي هذه الحالة

و عليكم السلام و رحمة الله تعالى و بركاته جزاك الله خير و جعلها الله في مزان حسناتك على الرد المفيد و على موسوعة الريزو قراف الخاصة ب ال ks .
حدث للوحة انها منزوعة من طباعة ابسون و تم تعديلها مرارا و تكرارا اما الوحة الاصلية للريزو سادرج الصور

[احمد الربعي]

الاسهم التي بالازرق يجب ان تعدل اللحام وتاكد من عدم التلامس مع نقاط اخري

[احمد الربعي]

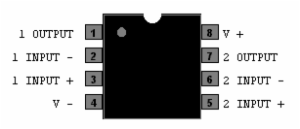

ممكن تستخدم هذه الدائرة في حالة اذا لم تجد بديل لمتكاملة

يوجد لها بديل smd بحيث انك تقدر تركبها علي نفس اللوحة وعمل التعديل اللازم

[احمد الربعي]

تم ايجاد البديل للمتكاملة .. يمكنك الاستغناء عن التعديل الملحق سابقا
max4470 او max4464
ملف ال pdf
http://datasheets.maximintegrated.co...64-MAX4474.pdf
