مطلوب دارة مؤقت

[fade hbeb]

مطلوب دارة مؤقت زمني باستخدام الايسي 555 مرحلتين 15 دقيقة و 30 دقيقة
لتشغيل موتور ماء وتكون بسيطة غير معقدة
والف شكر سلف للجميع

[فكروعلم]

المشاركة الأصلية كتبت بواسطة fade hbeb

مطلوب دارة مؤقت زمني باستخدام الايسي 555 مرحلتين 15 دقيقة و 30 دقيقة
لتشغيل موتور ماء وتكون بسيطة غير معقدة
والف شكر سلف للجميع

أخي فادي حسب خبرتي العملية في المتكاملة 555 تكون مستقرة كمؤقت زمني من 10 دقائق إلى 15 دقيقة وفوق هذه المدة الدارة غير مستقرة

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخي فادي حسب خبرتي العملية في المتكاملة 555 تكون مستقرة كمؤقت زمني من 10 دقائق إلى 15 دقيقة وفوق هذه المدة الدارة غير مستقرة

طيب استاذي ماذا عن استخدام اكتر من متكاملة موصلة بحيث ان الخرج للأولى موصل بطرف الـ trigger للثانية !

يعني الاول يعد لحد ربع ساعة بعد كدة يشغل الـ 555 الآخر يعد ربع ساعة ويكون الوقت النهائي نصف ساعة

[fade hbeb]

شكرا لاهتمامكم و ردكم السريع اخواني الكرام
ممكن نستعمل غير ايسي مو مشكلة
وشكرا لكم
مع تحياتي

[فكروعلم]

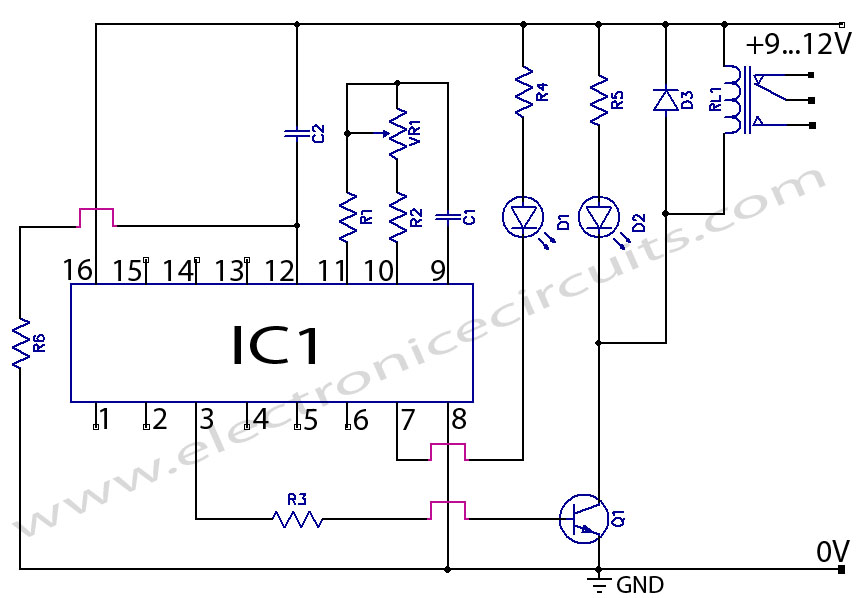

تفضل يا غالي هذه الدارة من 1 دقيقة إلى ساعتين




R1 2.2M
R2 18K
R3 1K
R4 1K
R5 1K
R6 1M
VR1 500K (504)
C1 220nF (224)
C2 10nF (103)
D1 LED
D2 LED
D3 1N4001
Q1 BC547
IC1 CD4060
RL1 Relay

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

طيب استاذي ماذا عن استخدام اكتر من متكاملة موصلة بحيث ان الخرج للأولى موصل بطرف الـ trigger للثانية !

يعني الاول يعد لحد ربع ساعة بعد كدة يشغل الـ 555 الآخر يعد ربع ساعة ويكون الوقت النهائي نصف ساعة

هذا الحل ممكن وأفضل من استخدام متكاملة واحدة

[fade hbeb]

المشاركة الأصلية كتبت بواسطة فكروعلم

تفضل يا غالي هذه الدارة من 1 دقيقة إلى ساعتين




R1 2.2M
R2 18K
R3 1K
R4 1K
R5 1K
R6 1M
VR1 500K (504)
C1 220nF (224)
C2 10nF (103)
D1 LED
D2 LED
D3 1N4001
Q1 BC547
IC1 CD4060
RL1 Relay

الف شكر لك استاذي الكريم على هذه الدارة البسيطة و الرائعة
غفر الله لك خطاياك والبسك ثوب العافية وجعل مسكنك الجنة ورحم الله والديك
ورفع مقامك واياهم دنيا و اخرة
مع تحياتي و تقديري لك

[fade hbeb]

استاذي الكريم اني لا ارى مفتاح التشغيل
هل يتم التشغيل مع بداية الوصل بالتغذية
وتتوقف بعد المدة المضبوطة عليها ام ماذا
وشكرا لك
