دارة بسيطة لفحص الترانزستور

[فكروعلم]

السلام عليكم

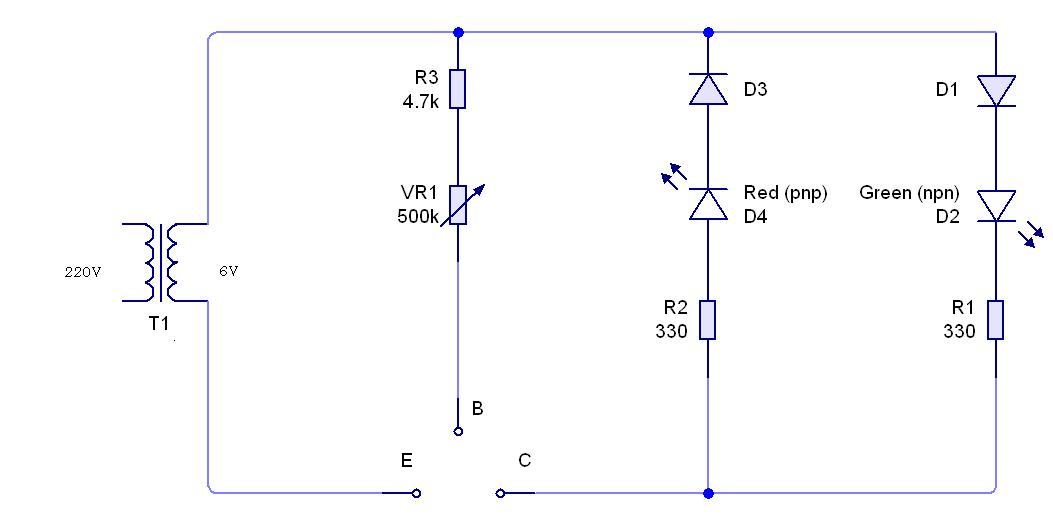

أقدم لكم هذه الدارة البسيطة لفحص الترانزستورات npn و pnp وهي تعطي نتائج جيدة نوصل الترانزستور حسب الأقطاب BCE فإذا كان الترانزستور من نوع npn سليم يضئ الليد الأخضر وإذا كان الترانزستور من نوع pnp سليم يضئ الليد الأحمر وإذا حدث إضاءة بالليدين يكون الترانزستور عاطل وإذا لم بضيئ أي من الليدين يكون الترانزستور أيضاً عاطل وعندما نفحص الترانزستور نحرك المقامة المتغير يمين وشمال حتى يضي أحد الليدين وسنلاحظ خلال تحريكنا للمقاومة ضعف إضاءة اليد وأرتفاعها دلالة على سلامة عمل الترانزستور

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أقدم لكم هذه الدارة البسيطة لفحص الترانزستورات npn و pnp وهي تعطي نتائج جيدة نوصل الترانزستور حسب الأقطاب BCE فإذا كان الترانزستور من نوع npn سليم يضئ الليد الأخضر وإذا كان الترانزستور من نوع pnp سليم يضئ الليد الأحمر وإذا حدث إضاءة بالليدين يكون الترانزستور عاطل وإذا لم بضيئ أي من الليدين يكون الترانزستور أيضاً عاطل وعندما نفحص الترانزستور نحرك المقامة المتغير يمين وشمال حتى يضي أحد الليدين وسنلاحظ خلال تحريكنا للمقاومة ضعف إضاءة اليد وأرتفاعها دلالة على سلامة عمل الترانزستور

دائرة بسيطة جدا ورائعة في عملها تسلم الايادي اخ محسن // اختبار النوع والصلاحية والتكبير في ان واحد (ابداع وروعة وبساطة )

[seakrokram]

تسلم ايدك استاذ محسن
راااااااااااااااااائع

[abdulmalek]

شكراً على هذه الدارة البسيطة و الرائعة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

دائرة بسيطة جدا ورائعة في عملها تسلم الايادي اخ محسن // اختبار النوع والصلاحية والتكبير في ان واحد (ابداع وروعة وبساطة )

نورت الموضوع يا غالي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

تسلم ايدك استاذ محسن
راااااااااااااااااائع

شكراً أخي سيكراكرام الغالي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة abdulmalek

شكراً على هذه الدارة البسيطة و الرائعة

تسلم يا غالي

[فهد الحرب]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أقدم لكم هذه الدارة البسيطة لفحص الترانزستورات npn و pnp وهي تعطي نتائج جيدة نوصل الترانزستور حسب الأقطاب BCE فإذا كان الترانزستور من نوع npn سليم يضئ الليد الأخضر وإذا كان الترانزستور من نوع pnp سليم يضئ الليد الأحمر وإذا حدث إضاءة بالليدين يكون الترانزستور عاطل وإذا لم بضيئ أي من الليدين يكون الترانزستور أيضاً عاطل وعندما نفحص الترانزستور نحرك المقامة المتغير يمين وشمال حتى يضي أحد الليدين وسنلاحظ خلال تحريكنا للمقاومة ضعف إضاءة اليد وأرتفاعها دلالة على سلامة عمل الترانزستور

شكرا يا اخي على الدايرة هل مصدر التغذية 6 فولت AC او DC
