اخواني هل دارتي ستشتغل بشكل جيد ام لا ؟

[wassim-net]

السلام عليكم و رحمة الله تالى و بركاته
لقد قمت بتصميم دارة كهربائية تعتمد على عكس اشتغال المقاومات الضوئية LDR اي حين تزداد المقاومة اي ظاهرة الليل ستشتغل اللمبة و في حين النهار اي مقومة تساوي تقريبا 0 اوم سوف تنطفئ اللمبة ...سؤالي هل دارتي جيدة من ناحية التصميم وهل ستشتغل معي بشكل مثالي لو صصمتها على ارض الواقع ؟

[Logic]

المشاركة الأصلية كتبت بواسطة wassim-net

السلام عليكم و رحمة الله تالى و بركاته
لقد قمت بتصميم دارة كهربائية تعتمد على عكس اشتغال المقاومات الضوئية LDR اي حين تزداد المقاومة اي ظاهرة الليل ستشتغل اللمبة و في حين النهار اي مقومة تساوي تقريبا 0 اوم سوف تنطفئ اللمبة ...سؤالي هل دارتي جيدة من ناحية التصميم وهل ستشتغل معي بشكل مثالي لو صصمتها على ارض الواقع ؟

السلام عليكم
هذا المفترض لكن الأفضل أن تغير مكان اللمبة والمقاومة من الباعث الى المجمع (وتوصل الباعث مع الارضي طبعا.) ثم تجرب الدائرة بنفسك فهي بسيطة.

[نعيم البديري]

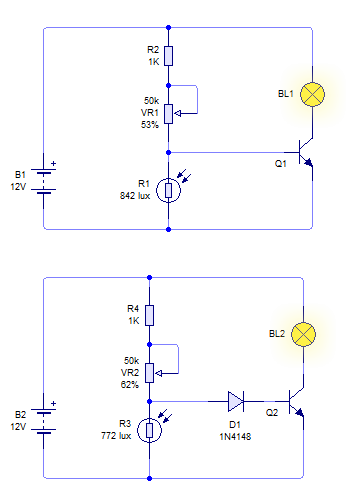

نعم اخ وسيم كما تفضل الاخ Logic الحمل عن طريق الجامع افضل وترك الباعث مباشرة للارضي بالاضافة الى ذالك لاحظ الشكلين ادناه ويمكنك ابدال الدايود بزنر مناسب يربط طبعا بشكل عكس الدايود مع البيز للحصول على تحسس اضاءة اقل لاطفاء الحمل .

[wassim-net]

مشكووووورين على المرور اخواني الله يجازيكم كل الخير و رمضان مبارك وكل عام وانتو بالف خير

[tamerayed]

الاخ الفاضل يوجد برامج لعمل اختبار لى الدوائر يتم رسم الدائره على البرنامج ويتم تشغيل الدائر امامك على الكمبيوتر قبل التنفيذ ومن احسن البرامج ديه برنامجPROTEUS 7.7.2وهذا البرنامج يوجدفيه جميع المكونات الكهربيه ويقوم بتنفيذ دوائر الميكروكنترول

[احمد الربعي]

المشاركة الأصلية كتبت بواسطة tamerayed

الاخ الفاضل يوجد برامج لعمل اختبار لى الدوائر يتم رسم الدائره على البرنامج ويتم تشغيل الدائر امامك على الكمبيوتر قبل التنفيذ ومن احسن البرامج ديه برنامجPROTEUS 7.7.2وهذا البرنامج يوجدفيه جميع المكونات الكهربيه ويقوم بتنفيذ دوائر الميكروكنترول

السلام عليكم
اخونا وسيم ايضا يعمل علي برنامج سميوليت اسمه circuit wizard وايضا هذا تري الدائرة امامك علي الكمبيوتر
امابخصوص بروتس 7.7.2 اصبح قديم الان فيه 8.1 وكل عام وانت بخير
