سؤال بسيط و لكن مستعجل الله يجزيكم كل خير بخصوص مكثفات

[yamenzo3bi]

ما هي نوع المكثفات و قيمها التي نحتاج وضعها على الدخل و الخرج في حال خفضنا جهد البطارية من 12الى 9فولت عن طريق منظم و بالمثل ما قيمة المكثفات على الدخل و الخرج عند استخدام منظمة الجهد 12فولت لتثبيت جهد البطارية..؟؟
ارجو المساعدة و لكم جزيل الشكر

[wassim-net]

قد يساعدك هدا اخي !

[Logic]

المشاركة الأصلية كتبت بواسطة yamenzo3bi

1-ما هي نوع المكثفات و قيمها التي نحتاج وضعها على الدخل و الخرج في حال خفضنا جهد البطارية من 12الى 9فولت عن طريق منظم
2- و بالمثل ما قيمة المكثفات على الدخل و الخرج عند استخدام منظمة الجهد 12فولت لتثبيت جهد البطارية..؟؟
ارجو المساعدة و لكم جزيل الشكر

1- بالنسبة للحالة الأولى :
مع بطارية مكثفات الدخل والخرج غير ضرورية للمنظم في حد ذاته كما هنا:
http://www.qariya.info/vb/showpost.p...94&postcount=5

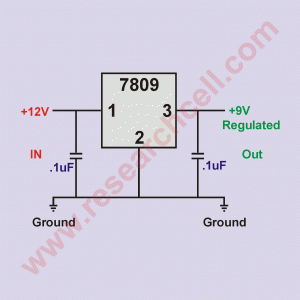

لكن لو تحب ممكن تستخدم اثنين مكثف سيراميكي 100 نانو فراد(0.1ميكروفراد) واحد للدخل وآخر للخرج كما في هذه الدائرة:

2- الحالة الثانية في استفساراتك غير واضحة بالنسبة لي ..

[yamenzo3bi]

المشاركة الأصلية كتبت بواسطة wassim-net

قد يساعدك هدا اخي !

غايتي من استخدام مكثفات هي ان الفولت عند الخرج بعد منظم الجهد بالنسبة لل9 فولت عند القياس يكون اقل من 9 بشيء بسيط يعني تقريبا 8.35 فهل هذا يؤثر على عمل بعض الاجهزة التي تتطلب لتشغيلها 9فولت او قيمة قريبة منها تعمل لذلك هل ان وضعت مكثفات سأحصل على 9 فولت كاملة بدون نقصان و اشكرك سلف ع ردك

[yamenzo3bi]

اريد مكثفات لغاية ان يكون عندي الفولت بعد منظم الجهد ثابت يعني 9فولت كاملة بدون نقصان و نفس الحالة عندما استخدم منظمة جهد 12فولت مثل 7812 هي فقط لكي تعطيك من البطارية نفس الجهد 12ولكن دون اهتزاز و بثبات . اشكر مرورك وافادتك

[tamerayed]

نفس المشكله واجهتنى فى دائره تعمل بى الميكركنترول وقمت بى سؤال احد الزملاء على وضع مكثفات لثبات الفولت لان فى بعض الاحيان عند التحميل الفولت يقل وكان الرد ان اضع مكثف 1000 ميكرو على 25 فولت قبل الريجلتر وبعده 1000 ميكرو على 16 وعملت الدائره بشكل مستقر ملحوظه يتم توصيل مقاومه 220 اوم على مكثف الخرج لتفريغ الشحنه بسرعه

[zeid25]

عند وضع منظم جهد 7809 او 78012 يفترض ان يكون مصدر الطاقة لديك
اعلى على الأقل بواحد فولت من المطلوب .
إذا كان هذا الشرط محققا لديك فعدم حصولك على الفولت المطلوب
يعني :
اما ان الجهاز الذي تقيس فيه الفولت غير دقيق
او ان القطعة التي تستعملها من النوع الرديء
.
واما عن قيمة المكثفة :
إذا كان المصدر محول وجسر تقويم فمن الضروري وضع مكثفة ذات سعة
كبيرة مباشرة عند جسر التقويم لا تقل قيمتها عن 300 ميكرو ويفضل ان
تكون قيمتها اكبر بكثير اي ان قيمتها يمكن ان تصل الى 3000 ميكرو عند
اللزوم .
أما إذا كان المصدر بطارية فلا داعي اطلاقا لوضع مكثفة سوى ما ذكرة الأخ
logic في مشاركته السابقة .

ملاحظة : عند استعمال منظم 78012 على بطارية 12 فولت فإنه لن يكون
بإمكانه تنظيم الفولت كما تعتقد .
بطارية 12 فولت هو الأسم التجاري . لكن فولت البطارية الرصاصية يتراوح بين
10.5 فولت و13.75 فولت عند تمام شحنها . وهكذا عندما ينخفض فولت البطارية الى 11.5 فولت مثلا كيف يمكن لمنظم الفولت ان يعطيك 12 فولت ؟؟.
