دارة الكترونية للنقاش ( 101 )

[فكروعلم]

السلام عليكم

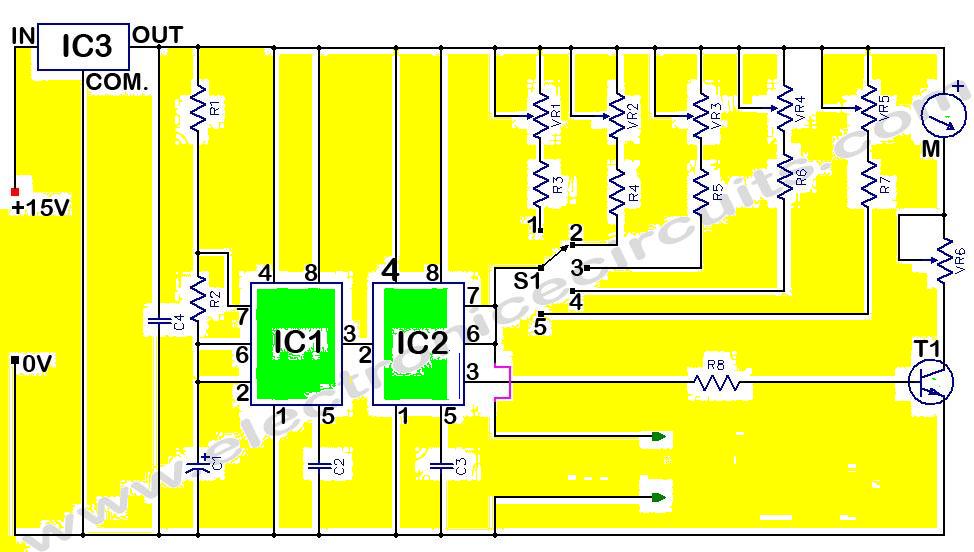

أخوتي الأعزاء بعد غياب عدة أشهر عن تقديم دارات للنقاش أعود أليكم بهذه الدارة الجميلة والمفيدة لمعرفة وظيفتها وطريقة عملها




PARTS LIST
R1 12k
R2 1.5k
R3 820
R4 8.2k
R5 82k
R6 820k
R7 8.2M
R8 10k
VR1 1k
VR2 10k
VR3 100k
VR4 1M
VR5 1M
VR6 100k
C1 1F 16V
C2 0.1F
C3 0.1F
C4 0.1F
T1 BC107 OR BC108A
IC1 NE555
IC2 NE555
IC3 7812 Regulator IC
M 1mA f.s.d. Ammeter
S1 5way Switch

[نعيم البديري]

السلام عليكم ورحمة الله // عودة موفقة اخي الحبيب فكروعلم ورمضان كريم وكل عام والامة العربية والاسلامية بألف الف خير ..

[max_1974]

السلام عليكم . ورمضان كريم . والله اشتقت لمواضيعك يا استاذ محسن .
الدائره تحتوي على اثنين موقت 555 تعمل ك monostable multivibrator( متعدد الذبذبات أحادي الاستقرار ) . بالتوالى ,والمنظم 7812 لتحديد جهد التغذيه على .12V والمقياس التماثلي M لاظهار نتيجة الفحص/ يتم تحديد الفتره الزمنيه
للمذبذب من خلال المقاومات المتغيره من VR1 .2.3.4.5
. والمفتاح S1 . اما السهمين فى الدائره فهما لفحص ؟؟؟؟؟ .....هذا والله اعلم ... اترك باقي الشرح لزملائى فى المنتدى

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة max_1974

السلام عليكم . ورمضان كريم . والله اشتقت لمواضيعك يا استاذ محسن .
الدائره تحتوي على اثنين موقت 555 تعمل ك monostable multivibrator( متعدد الذبذبات أحادي الاستقرار ) . بالتوالى ,والمنظم 7812 لتحديد جهد التغذيه على .12V والمقياس التماثلي M لاظهار نتيجة الفحص/ يتم تحديد الفتره الزمنيه
للمذبذب من خلال المقاومات المتغيره من VR1 .2.3.4.5
. والمفتاح S1 . اما السهمين فى الدائره فهما لفحص ؟؟؟؟؟ .....هذا والله اعلم ... اترك باقي الشرح لزملائى فى المنتدى

تحياتي لك اخي العزيز ورمضان كريم وصيام مقبول ان شاء الله .. هل انت متأكد ان التايمرين 555 الايمن والايسر كلاهما مونو استيبل (مذبذب) دقق في الاي سي الايمن !! تحياتي .

[احمد الربعي]

السلام عليكم ... دائرة جيدة لكنها ليست عملية لقياس المكثف
بالاضافة الي القياس الانالوج فهذا يصعب عملية القراءة بشكل دقيق
كنت اتمني لو يكون هناك دائرة اقوي من ذلك ..

[rokoz77]

تحياتي اخ فكر وعلم عودة موفقة انشاء الله
واتمنى ان يعود النقاش كما كان سابقا
وافضل بانتظار حضور الاعضاء

[gamemn02]

المشاركة الأصلية كتبت بواسطة احمد الربعي

السلام عليكم ... دائرة جيدة لكنها ليست عملية لقياس المكثف
بالاضافة الي القياس الانالوج فهذا يصعب عملية القراءة بشكل دقيق
كنت اتمني لو يكون هناك دائرة اقوي من ذلك ..

السلام عليكم عندي إستفسار كيف تاثر المكثفة المراد قياس قيمتها في الخرج 3 للic الايمن.

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة gamemn02

السلام عليكم عندي إستفسار كيف تاثر المكثفة المراد قياس قيمتها في الخرج 3 للic الايمن.

اهلا وسهلا بك اخي في هذا المنتدى // تابع الموضوع وسترى كامل التفاصيل نرحب بك اجمل ترحيب ورمضان كريم وكل عام وانت بخير .
