مشكلة في دايرة تكبير lm741

[mtm4song]

فى محاكاة دايرة على بروتوس فى خرج 741
لقيت في فولت بس ما فيش تيار ؟

والمقاومة المتغيرة الموصلة بتغذية العكسية للمكبر لا توثر فى خرج الفولت ؟

الملف
http://www.gulfup.com/?6J8bdn

[ابداع اسلامي]

المشاركة الأصلية كتبت بواسطة mtm4song

فى محاكاة دايرة على بروتوس فى خرج 741
لقيت في فولت بس ما فيش تيار ؟

والمقاومة المتغيرة الموصلة بتغذية العكسية للمكبر لا توثر فى خرج الفولت ؟

الملف
http://www.gulfup.com/?6J8bdn

مكبر العمليات يكبر الجهد وليس التيار

ولكن تيار قليل بالمايكرو أمبير يمكن أن تراه إن قمت بتغيير خصائص مقياس التيار إلى مايكرو امبير فالأمبير وحدة كبيرة بالنسبة لدائرتك

[mtm4song]

المشاركة الأصلية كتبت بواسطة ابداع اسلامي

مكبر العمليات يكبر الجهد وليس التيار

ولكن تيار قليل بالمايكرو أمبير يمكن أن تراه إن قمت بتغيير خصائص مقياس التيار إلى مايكرو امبير فالأمبير وحدة كبيرة بالنسبة لدائرتك

طيب فى مشكلة ظهرت معايا على البروتوس

الخرج الخاص بلدايرة 741 دائما فى تكبير حتي لو ما فيش جهد يتكبر

يعني ما فيش اشارة دخل على الطرف 3 وبرضو فى خرج مكبر ازاى ما اعرفش؟

[ابداع اسلامي]

المشاركة الأصلية كتبت بواسطة mtm4song

طيب فى مشكلة ظهرت معايا على البروتوس

الخرج الخاص بلدايرة 741 دائما فى تكبير حتي لو ما فيش جهد يتكبر

يعني ما فيش اشارة دخل على الطرف 3 وبرضو فى خرج مكبر ازاى ما اعرفش؟

ال741 هي أول مكبر عملي (ليست المثلى لغايات هندسية دقيقة) ولهذا يصعب تصفير المخرج اللهم إلا باستخدام تغذية +0- ووصل مقاومة متغيرة 10 كيلو بين 1 و5 والمساح المتغير مع الصفر أو الأرضي وتحريكه حتى تحصل على أقل ميلي فولت! ولكن لن تصل إلى صفر!

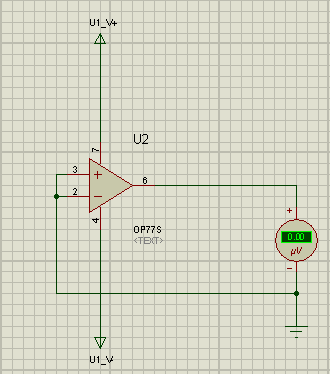

البروتيوس يعطي معلومات ليست دائما دقيقة وعملية انصحك بنصب البريدبورد على الطاولة وطباعة بعض الداتاشيت لمكبر عمليات غير 741 مثلا OP77 وإجراء تجارب وتسجيل ملاحظات هكذا سوف تتعلم وتحفظ
