مسابقة أين الخطأ بالدارة ( 1 )

[فكروعلم]

السلام عليكم
أقدم لكم هذه السلسلة وهي بعنوان أين الخطأ بالدارة وهي ذات فائدة علمية للمبتدئين والمحترفين في مجال الألكترونيات

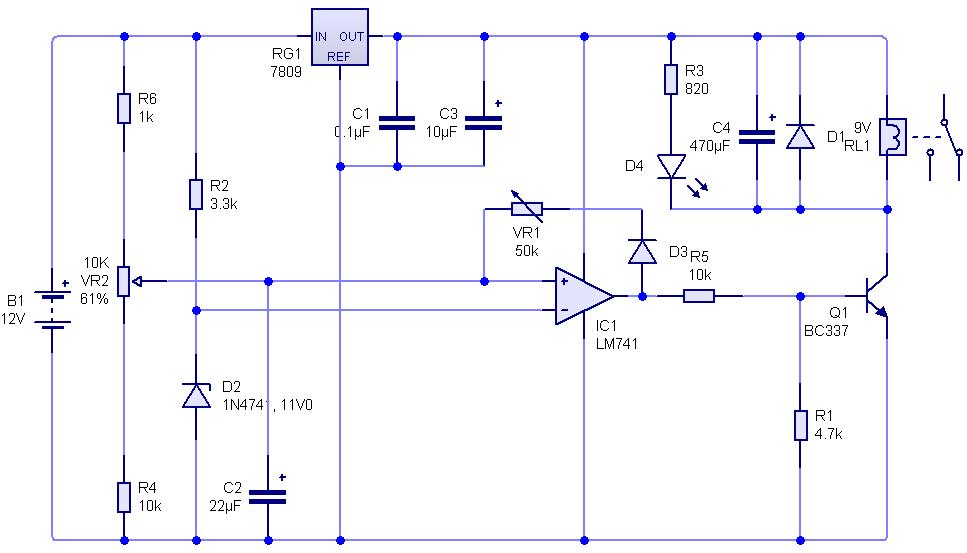

دارتنا اليوم هي دارة فصل شحن بطارية 12 فولت وفي هذه الدارة خطأ بالتصميم عليكم دراسة الدارة وأكتشاف الخطأ الموجود


أخوكم : محسن

[eng.taha]

شكرا استاذ محسن على ما تقدمه لنا...بداية موفقة ان شاء الله لهذه السلسله الجديده

[eng.taha]

وبحسب معلوماتي القليله اول شي فيه خط هو الدايود d3 لانه لن يسمح بمرور الفولتيه الموجبه

[chni]

الخطاء هو المقاومة R1

لانها ستبقئ تغذي قاعدة الترانسيستور

وبالتالي سيبقئ الريلي شغال

وهكذا لن يكون هناك قيمة للدارة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة eng.taha

وبحسب معلوماتي القليله اول شي فيه خط هو الدايود d3 لانه لن يسمح بمرور الفولتيه الموجبه

أهلاً بك يا غالي حاول التدقيق أكثر لإيجاد الخطأ

[فكروعلم]

المشاركة الأصلية كتبت بواسطة chni

الخطاء هو المقاومة R1

لانها ستبقئ تغذي قاعدة الترانسيستور

وبالتالي سيبقئ الريلي شغال

وهكذا لن يكون هناك قيمة للدارة

أهلاً بك في نقاشنا الممتع أخي ليس هنا الخطأ بإمكاننا أن نقوم بالضبط من خلال المقاومة المتغيرة لتعمل على أي جهد فوف ال 11 فولت حاول البحث والتدقيق أكثر

[mourad3d]

تحيه طيبه للاستاذ محسن والاستاذ نعيم كل عام وانتم بخير اتمنى ان تكون فى اكمل صحة واطيب حال

الفكرة حلوة جدا اشكرك عليها واحب اساهم معاكم بالخطأ
الخطأ بقيمة الدايو زينر D2 اذا كان الخطأ صحيح سوف اذكر السبب وشكرا لكم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mourad3d

تحيه طيبه للاستاذ محسن والاستاذ نعيم كل عام وانتم بخير اتمنى ان تكون فى اكمل صحة واطيب حال

الفكرة حلوة جدا اشكرك عليها واحب اساهم معاكم بالخطأ
الخطأ بقيمة الدايو زينر D2 اذا كان الخطأ صحيح سوف اذكر السبب وشكرا لكم

أهلاً بك أخ مراد الديود زينر هو جزء من المشكلة أشرح فكرتك
