السلام عليكم عليكم اخواني... استاذ نعيم لقد نفذت دائرة التايمر التي اعطيتني اياها ولكن لم تعمل مع العلم انني صممتها على برنامج البروتس وقمت بعمل لوحة مطبوعه لها pcb .. فما هي المشكله ؟

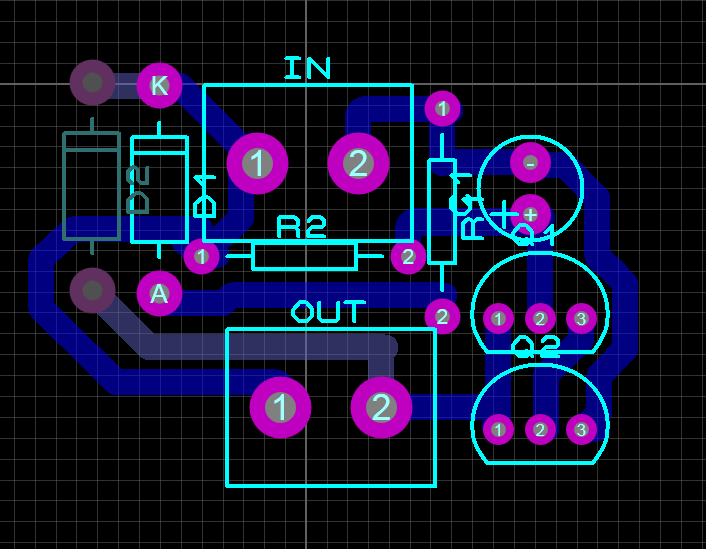

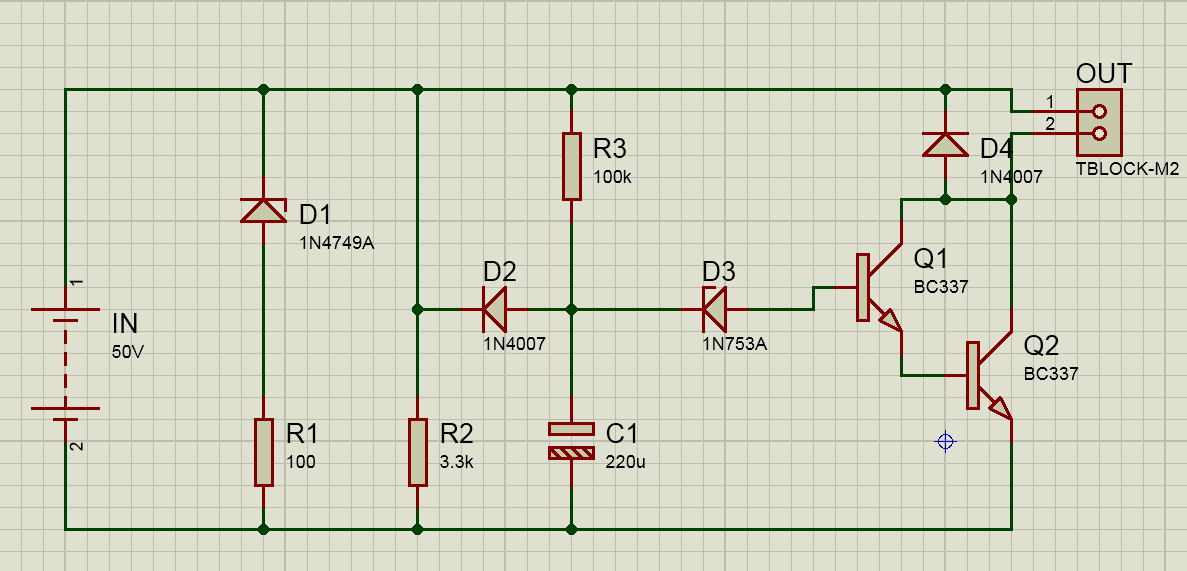

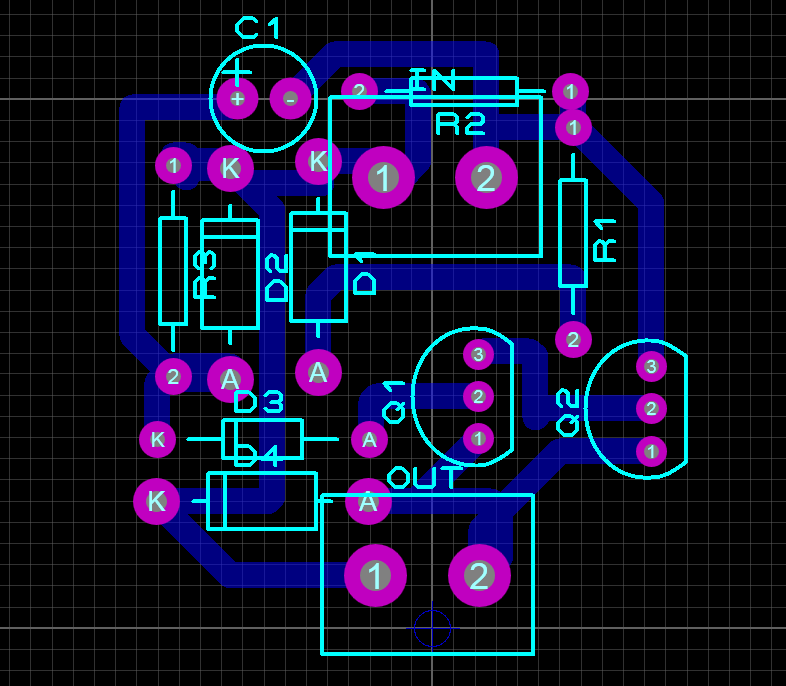

وهذه صور الدائرة

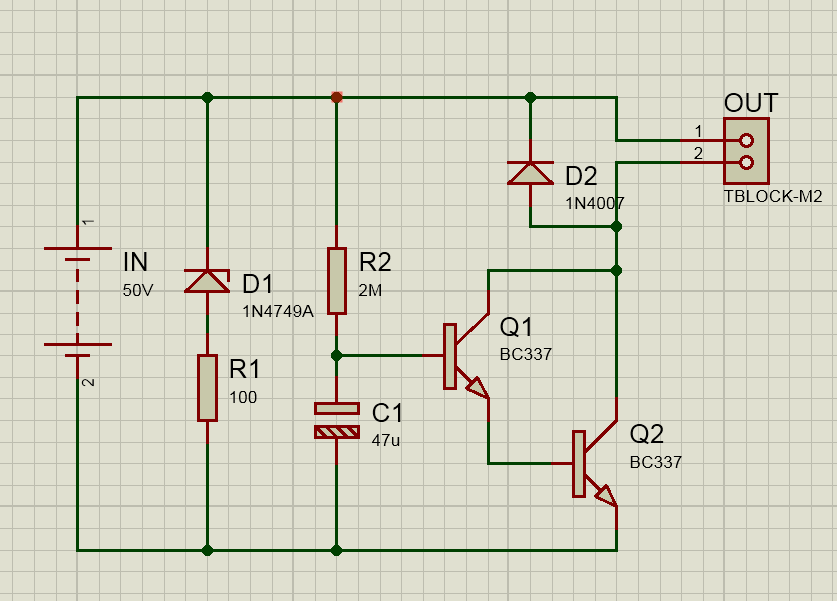

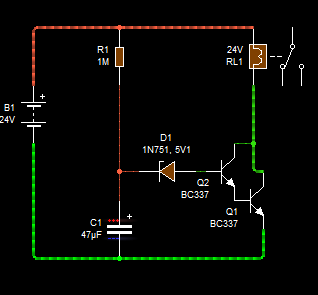

وايضا قمت بعمل دائرة من تصميم الاستاذ محسن وجدتها في احد ردوده على موضوع طلب دائرة تايمر وايضا لم تعمل معي
علما ان التغذية 50 فولت هي من بور سبلاي بدون محول اي عن طريق متسعة 1 مايكرو وال out هو ريلاي 24 فولت .. و d1 هو زنر 24 فولت و r1 مقاومة 100 اوم 2 واط لحماية الزنر
ارجوا المساعده لانني بحاجه الى الدائرة وشكرا مقدما
قمت بتنفيذ دائرة تايمر
