مسابقة أين الخطأ بالدارة ( 2 )

[فكروعلم]

السلام عليكم

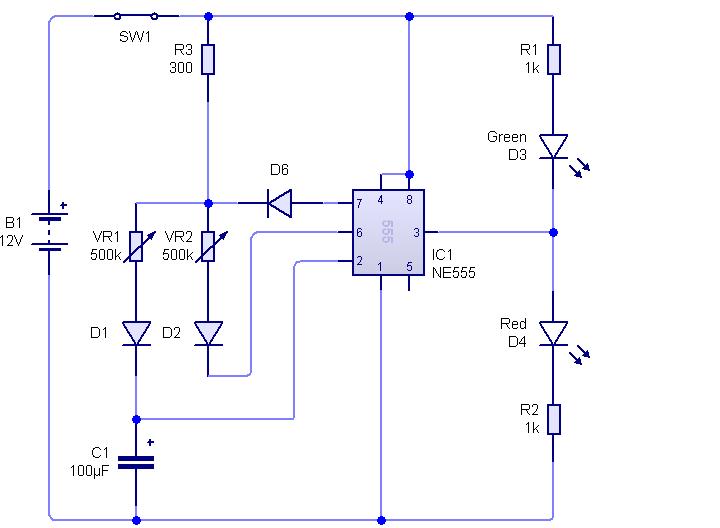

هذه هي الدارة الثانية من سلسلة أين الخطأ بالدارة وهي عبارة عن دارة مؤقت زمني مزدوج أي للتحكم بزمن الليد الأحمر والتحكم بزمن الليد الأخضر أي تحديد زمن عمل كل ليد من الليدين بشكل مستقل عن الأخر وهذه الدارة فيها عدة أخطاء علينا دراستها بشكل جيد وأكتشاف هذه الأخطاء

[Omar Mekkawy]

سلام عليكم أستاذي الكريم
بصراحة لست خبيراً في دوائر الـ 555 لكن أنا بصيت بالداتاشيت خخخخخخ وراح احاول

يبدو لي أن الدايود D6 موصل بطريقة غير صحيحة ( إنحياز عكسي ) لإن الطرف رقم 7 يتم توصيله بالأرضي بإستخدام ترانزيستور داخل المتكاملة لتفريغ المكثف .

والخطأ الثاني يبدو في إن هناك مكثف ناقص يتم ربطه مع الطرف رقم 6 والأرضي .

هل أصبت أم ماذا ؟؟

[Omar Mekkawy]

أستاذي تم تعديل المشاركة رجاء أنظر التعديل الجديد

والتعديل الجديد كذلك :

والخطأ الثاني يبدو في إن هناك مكثف ناقص يتم ربطه مع الطرف رقم 6 والأرضي .

لإنه بما ان هناك زمنين مختلفين يبقى لازم يكون في مكثفين منفصلين

هل أصبت

[نعيم البديري]

السلام عليكم / صيام مقبول ورمضان كريم ان شاء الله .. تحياتي للاخ محسن وارجو من الاخوة الاعضاء عند اكتشاف الاخطاء تعليل السبب لكل خطأ وهنا تعم الفائدة في فهم عمل المتكاملة 555 بشكل كامل .اضف الى ذالك الفائز هو من يذكر ويعلل الاخطاء جميعا بالدائرة ولابأس ان يشارك بذكر اي خطأ كمساهمه منه //تحياتي للجميع وامنياتي بالتوفيق .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

أستاذي تم تعديل المشاركة رجاء أنظر التعديل الجديد

لو لم تعدل لكان الوضع أفضل

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة فكروعلم

لو لم تعدل لكان الوضع أفضل

ههههههه مو مهم إني أفوز المهم إني أستفيد وأفيد

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

أستاذي تم تعديل المشاركة رجاء أنظر التعديل الجديد

والتعديل الجديد كذلك :

والخطأ الثاني يبدو في إن هناك مكثف ناقص يتم ربطه مع الطرف رقم 6 والأرضي .

لإنه بما ان هناك زمنين مختلفين يبقى لازم يكون في مكثفين منفصلين

هل أصبت

لا داعي للمكثفين بمكثف واحد يمكننا أن نضبط الزمنين

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

ههههههه مو مهم إني أفوز المهم إني أستفيد وأفيد

بهذه العبارة الجميلة حصلت على اعجاب مني ومن الاخ محسن فعلا المهم هو الفائدة من الطرفين (فد واستفيد ) تحياتي اخ عمر .
