مسابقة أين الخطأ بالدارة ( 4 )

[فكروعلم]

السلام عليكم

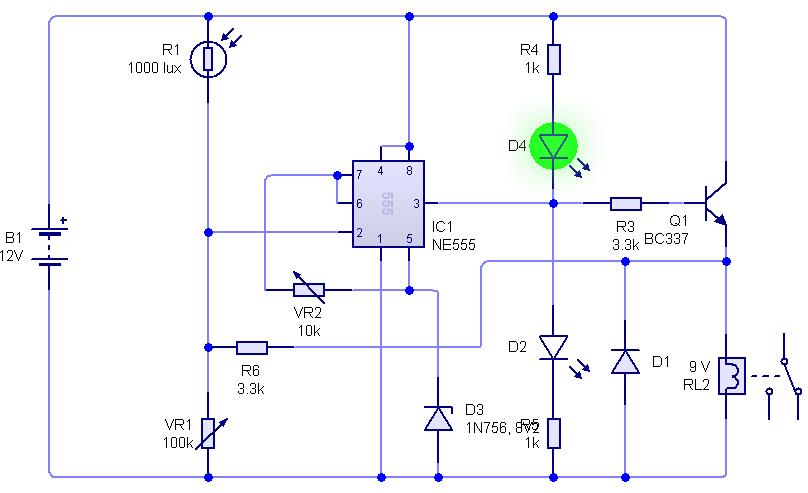

هذه الدارة عبارة عن متحسس ضوئي أي تقوم بتشغيل الإضاءة في الليل وتقوم بفصل الإضاءة بالنهار وبوجد بها عدة أخطاء علينا دراستها وتحليلها لإكتشاف هذه الأخطاء

[fade hbeb]

1 - الريليه 9 فولت و تغذية الدارة 12 فولت يجب استبدال الريليه بواحدة 12 فولت
2 - اطراف الريليه يجب ان تكون طرف مع الموجب و الطرف الاخر مع مجمع الترانزستور
و مشع الترانزستور يجب ان يتصل مع السالب لضمان جهد الانحياز للترانزستور
3 - يجب الغاء المقاومة 6 مع الغاء الوصل من طرف الديود 1 اليها
مع تحياتي للاستاذ القدير محسن و ايضاً الاستاذ القدير نعيم
وللجميع في القرية الحبيبة

[المهندس أحمد1]

السلام عليكم ورحمة الله وبركاته
1- يجب نقل الريلاى والدايود بجانبه الى مجمع الترانزستور. مع استبدال الريلاى بآخر 12 فولت.
2- فصل الرجل رقم 6 من المتكاملة عن الرجل رقم 7 وتوصيلها بالرجل رقم 2.
3- ازالة المقاومة R6.

[rokoz77]

تحياتي لكم جميعا
يجب ذكر اسباب الخطأ وشرحه حتى لا يصبح الموضوع ضربة حظ
لذلك ارجو التوضيح من الجميع

[فكروعلم]

المشاركة الأصلية كتبت بواسطة fade hbeb

1 - الريليه 9 فولت و تغذية الدارة 12 فولت يجب استبدال الريليه بواحدة 12 فولت
2 - اطراف الريليه يجب ان تكون طرف مع الموجب و الطرف الاخر مع مجمع الترانزستور
و مشع الترانزستور يجب ان يتصل مع السالب لضمان جهد الانحياز للترانزستور
3 - يجب الغاء المقاومة 6 مع الغاء الوصل من طرف الديود 1 اليها
مع تحياتي للاستاذ القدير محسن و ايضاً الاستاذ القدير نعيم
وللجميع في القرية الحبيبة

أهلاً أخي فادي أرجو أن تراجع الدارة بشكل جيد وتنتبه للأخطاء وأقول لكم هناك أمور في الدارة تبدو وكأنها أخطاء حسب التوصيل الشائع مع أنها صحيحة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة المهندس أحمد1

السلام عليكم ورحمة الله وبركاته
1- يجب نقل الريلاى والدايود بجانبه الى مجمع الترانزستور. مع استبدال الريلاى بآخر 12 فولت.
2- فصل الرجل رقم 6 من المتكاملة عن الرجل رقم 7 وتوصيلها بالرجل رقم 2.
3- ازالة المقاومة R6.

أهلاً أخي أحمد وأرجو أن تدقق أكثر في الدارة وعند ذكر أي خطأ ياريت لو يتم الشرح فليلاً لكي يستفيد الكل وشكراً لك

[Omar Mekkawy]

سلام عليكم أستاذي .

الطرف رقم 5 للدائرة يجب فصله نهائياً من وجهة نظري لانه مثل ماحضرتك قلت قبل هيك انه بيركب عليها مكثف ليجعل الدائرة مستقرة بالترددات العالية فقط والدائرة الآن لايوجد بها ترددات كبيرة او صغيرة حتى .

وأيضاً لم الطرف رقم 7 للمتكاملة معنا بالحسبة " يستخدم لتفريغ المكثف فقط والدائرة ليس بها مكثفات " يجب فصله منها .

فالهدف من الدائرة مقارنة الجهود فقط وممكن يتم الإستغناء عن الـ 555 وإستخدام مكبر عمليات راح تكون أفضل من رأيي من هنا نحن نهدر قدرات المتكاملة في دوائر ليست من تخصصها


هل أصبت هالمرة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

سلام عليكم أستاذي .

الطرف رقم 5 للدائرة يجب فصله نهائياً من وجهة نظري لانه مثل ماحضرتك قلت قبل هيك انه بيركب عليها مكثف ليجعل الدائرة مستقرة بالترددات العالية فقط والدائرة الآن لايوجد بها ترددات كبيرة او صغيرة حتى .

وأيضاً لم الطرف رقم 7 للمتكاملة معنا بالحسبة " يستخدم لتفريغ المكثف فقط والدائرة ليس بها مكثفات " يجب فصله منها .

فالهدف من الدائرة مقارنة الجهود فقط وممكن يتم الإستغناء عن الـ 555 وإستخدام مكبر عمليات راح تكون أفضل من رأيي من هنا نحن نهدر قدرات المتكاملة في دوائر ليست من تخصصها


هل أصبت هالمرة

أخي الغالي لا أتفق معك فيما ذكرته نهائياً
