محتاج تايمر من دقيقة الى 10 دقايق او ربع ساعه يشتغل على بطارية 12 فولت

[emadhed]

عاوز دايرة تايمر من دقيقة الى 10 دقايق دايرة بسيطة عتشتغل كسويتش لفتح دايرة متصلة ببطارية 12 فولت يعنى اول ما اضبط التايمر مثلا على 5 قايق بعد 5 دقايق يوصل طرف البطارية الموجب لمكبر صوت

البطارية 4 امبير

[fade hbeb]

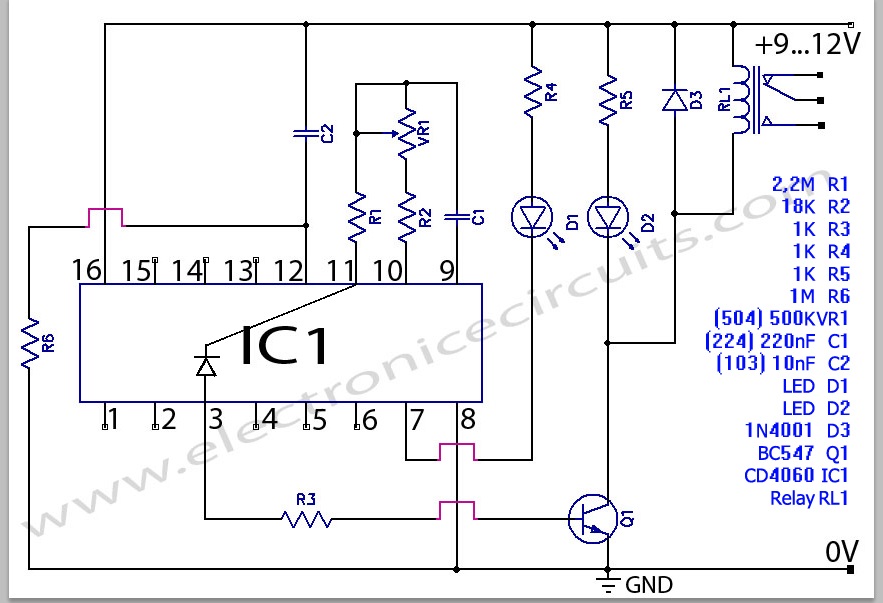

تفضل اخي الكريم دارة كان قد قدمها لي الاستاذ القدير فكر و علم

[IMG][/IMG]

[emadhed]

شكرا بس مش فاهم شئ من الدائرة

انا عدى مكبر صوت هشغله على بطارية 12 فولت عاوز دايرة تايمر بين البطارية و بين مكبر الصوت بحيث اضبط التايمر على 5 دقايق بعد 5 دقايق يشغل مكبر الصوت

[syr-eng]

المشاركة الأصلية كتبت بواسطة emadhed

شكرا بس مش فاهم شئ من الدائرة

انا عدى مكبر صوت هشغله على بطارية 12 فولت عاوز دايرة تايمر بين البطارية و بين مكبر الصوت بحيث اضبط التايمر على 5 دقايق بعد 5 دقايق يشغل مكبر الصوت

اخي الكريم على حد علمي هناك دوائر جاهزة تعمل كتايمر تباع في الاسواق .. كل ما عليك هو الذهاب الى احدى المحلات المختصة و تطلب منه مثل هذه الدائرة ........ طبعا انا لست ضد تركيب الدارات العملية و لكن ما الفائدة من صنع شئ موجود اصلا و بسعر مقبول نسبيا ..خصوصا اذا كنت بحاجة اليه ... اما في حال عدم وجود طلبك في الاسواق او ان ثمنه مرتفع نسبيا و يمكن تركيبه بثمن رخيص نسبيا فتلك حالة اخرى
تحياتي

[Logic]

المشاركة الأصلية كتبت بواسطة fade hbeb

تفضل اخي الكريم دارة كان قد قدمها لي الاستاذ القدير فكر و علم

[IMG][/IMG]

المشاركة الأصلية كتبت بواسطة emadhed

شكرا بس مش فاهم شئ من الدائرة

انا عدى مكبر صوت هشغله على بطارية 12 فولت عاوز دايرة تايمر بين البطارية و بين مكبر الصوت بحيث اضبط التايمر على 5 دقايق بعد 5 دقايق يشغل مكبر الصوت

السلام عليكم
تفضل أخي هذه محاكاة الدائرة على circuit wizard ان شاء الله توضح لك طريقة العمل
تغيير الزمن من المتغيرة VR1:
http://www.gulfup.com/?O4IGTA
وهذا فيديو لمن لا يتوفر على circuit wizard:
http://www.gulfup.com/?C91GfG

علما بأن مؤقت 5 دقائق ممكن تعمله كذلك بدائرة 555 monostable بسيطة + ريليه يتوفر على تماس عمل وتماس راحة (كما في دائرة 4060) لكن توصل تماس الراحة مع الحمل .

[emadhed]

جزاك الله خيرا اخى Logic

انا رسمت الدايرة و عدلت على مسارتها لتفادى تعارض الخطوط و استكملت الخطوط الناقصة

و دى النتيجة النهائية ارجو مراجعتها لو فيه خطأ دلنى عليه قبل تنفيذها


مع العلم ان البطارية 4 امبيرو و الحمل 4 امبير ايضا

[Logic]

وجزاك مثله أخي الكريم

راجعت الرسم و في تقديري التوصيلات سليمة والله أعلم.

أخي الدائرة الاولى كانت من أجل محاكاة المشروع ولتوضيح طريقة العمل
لكن عند التنفيذ ضروري بعض الاضافات البسيطة وتغيير قيم بعض العناصر :
1/
C1 = 100nf و Vr1=500k لتناسب الزمن الذي تريده : من بضع دقائق الى ساعة تقريبا .
2/
R3=R4=4.7k
3/
لعمل ريسيت جيد الافضل تغيير قيم C2و R6 :
C2 :مكثف كيماوي 1 او 2.2 ميكروفراد
R6 = 47k (أو 56 كيلو ، لا يهم)
اضفت كذلك مكثف تنعيم 100 ميكرو (C3) ومكثف منع تشويش 100 نانو (C4)
الاضافات والتعديلات هنا:
http://im48.gulfup.com/ETl76F.png
وكما تلاحظ استبدلت أحد الاسلاك الزرقاء بمفتاح للتشغيل لأنه عملي أكثر .
و بالنسبة لمفتاح الريست Sw1 كنت مضطر لوضعه من أجل المحاكاة فقط ،
الآن و بعد إضافة مفتاح التشغيل Sw1أصبح اختياري :ممكن تحتفظ به
وممكن تلغيه ..
راجعت كل التعديلات بالرسم السابق
لكن الافضل ان تعيد مراجعتها بناء على الدائرة الالكترونية التالية
ومعها ملف المحاكاة هنا:
http://www.gulfup.com/?K3pp1J
بالنسبة للحمل فأهم شيء ان يكون الريليه 12 فولت
و متوفر على تماسات 5 أمبير
على الأقل ويستحسن 7 او 10 امبير .
وإذا بقي شيء غير واضح تفضل أخي بالاستفسار عنه.

[احمد الربعي]

المشاركة الأصلية كتبت بواسطة Logic

وجزاك مثله أخي الكريم

راجعت الرسم و في تقديري التوصيلات سليمة والله أعلم.

أخي الدائرة الاولى كانت من أجل محاكاة المشروع ولتوضيح طريقة العمل
لكن عند التنفيذ ضروري بعض الاضافات البسيطة وتغيير قيم بعض العناصر :
1/
C1 = 100nf و Vr1=500k لتناسب الزمن الذي تريده : من بضع دقائق الى ساعة تقريبا .
2/
R3=R4=4.7k
3/
لعمل ريسيت جيد الافضل تغيير قيم C2و R6 :
C2 :مكثف كيماوي 1 او 2.2 ميكروفراد
R6 = 47k (أو 56 كيلو ، لا يهم)
اضفت كذلك مكثف تنعيم 100 ميكرو (C3) ومكثف منع تشويش 100 نانو (C4)
الاضافات والتعديلات هنا:
http://im48.gulfup.com/ETl76F.png
وكما تلاحظ استبدلت أحد الاسلاك الزرقاء بمفتاح للتشغيل لأنه عملي أكثر .
و بالنسبة لمفتاح الريست Sw1 كنت مضطر لوضعه من أجل المحاكاة فقط ،
الآن و بعد إضافة مفتاح التشغيل Sw1أصبح اختياري :ممكن تحتفظ به
وممكن تلغيه ..
راجعت كل التعديلات بالرسم السابق
لكن الافضل ان تعيد مراجعتها بناء على الدائرة الالكترونية التالية
ومعها ملف المحاكاة هنا:
http://www.gulfup.com/?K3pp1J
بالنسبة للحمل فأهم شيء ان يكون الريليه 12 فولت
و متوفر على تماسات 5 أمبير
على الأقل ويستحسن 7 او 10 امبير .
وإذا بقي شيء غير واضح تفضل أخي بالاستفسار عنه.

دائرة ممتازة وعمل رائع . بارك الله فيك
