دائرة الكترونية للنقاش (102)

[نعيم البديري]

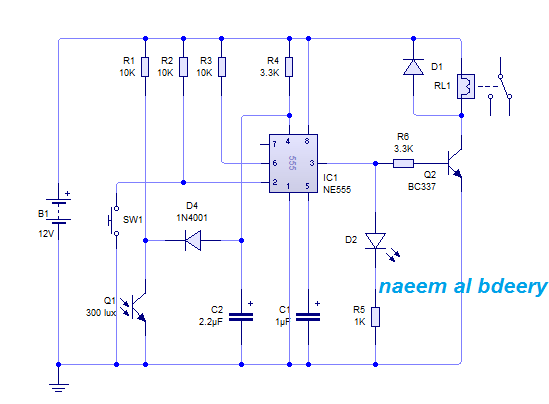

السلام عليكم // اقدم لكم هذه الدائرة البسيطة باستخدام 555 للنقاش لمعرفة وظيفتها وشرح فكرة عملها . هي من تصميمي (فكرة من الخيال قد تكون غير مطبقة ) وربما يرغب البعض بتنفيذها في الحياة العملية .رمضان كريم وصيام مقبول ان شاء الله .

[fade hbeb]

استاذ نعيم . يوجد نقطة مبهمة لدي في هذه الدارة
وهي بطريقة توصيل Q1 و D4 و C2

حيث عند تسليط ضوء على Q1 سيمر تيار سالب من المشع باتجاه المجمع
وسيمر من سالب الديود 4 الى نقطة اللتقاء مع موجب المكثف C2
موجب مع سالب النتيجة صفر فولت
اي ان الدارة لن تعمل
هذا و الله اعلم
مع تحياتي لك

[احمد الربعي]

دائرة اكثر من ممتازة مهندس نعيم
درائرة سويتش للتحكم اليدوي او باستخدام ريموت كنترول

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة fade hbeb

استاذ نعيم . يوجد نقطة مبهمة لدي في هذه الدارة
وهي بطريقة توصيل Q1 و D4 و C2

حيث عند تسليط ضوء على Q1 سيمر تيار سالب من المشع باتجاه المجمع
وسيمر من سالب الديود 4 الى نقطة اللتقاء مع موجب المكثف C2
موجب مع سالب النتيجة صفر فولت
اي ان الدارة لن تعمل
هذا و الله اعلم
مع تحياتي لك

وعليكم السلام اخ فادي // تحليل رائع لهذه النقطة كما تفضلت هكذا يتطلب عمل الدائرة .. واصل التحليل لباقي الاجزاء ليتضح في النهاية العمل الاساسي للدائرة .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة احمد الربعي

دائرة اكثر من ممتازة مهندس نعيم
درائرة سويتش للتحكم اليدوي او باستخدام ريموت كنترول

اهلا اخ احمد // لاتستعجل كثيرا .. لاحظ المفتاح اليدوي والتاثير الضوئي او الاشعة والعلاقة بينهما وهل يعمل كل منهما على انفراد ؟

[احمد الربعي]

ما اخدت بالي انه فوتو ترانزستور
بهذا في حالة وجود اضاءة فلن يعمل المفتاح بالضغط عليه ولن يضئ الليد وضحت الفكرة شكرا

[احمد الربعي]

تحليل الاخ فادي مضبوط هو وظيفية الفوتوترانزسيستور هو تصفر الجهد علي الطرف 4 reset للمتكاملة فيتوقف عمل الدائرة

[fade hbeb]

مثل ما ذكرنا سابقاً عند تسليط ضوء على Q1 سيمر تيار سالب من المشع باتجاه المجمع
وسيمر من سالب الديود 4 الى نقطة اللتقاء مع موجب المكثف C2
موجب مع سالب النتيجة صفر فولت
يعني تصفير الطرف 4 من المتكاملة وبدوره جهد منخفض او صفر على خرج المتكاملة
الطرف 3 هذا يعني ان الترانزستور بحالة قطع و بالتالي الريلية بحالة راحة
معناه قبل هذه الحالة كانت الدارة بحالة عمل و عند تسليط ضوء او اشعة على Q1
يتوقف الترانزستور Q2 والريليه عن العمل
وعند الضغط على المفتاح SW1 تبدأ دورة المؤقت وهنا لن تعمل الدارة مرة اخرى
الا بعد انتهاء دورة المؤقت
و الدارة هنا كأنه منبه الصباح الذي يوقظ استاذي نعيم ليقول له قم يا معلم
لقد تأخرت عن طلابك في القرية الالكترونية
مع تحياتي لك يا معلم
والله اعلم
