محتاج مساعدة فى دايرة تحديد اشاراة الLNB

[mtm4song]

عاوز اعمل الجهاز دا يا جماعة

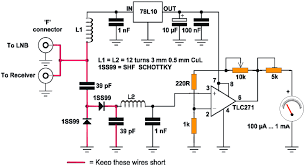

انا لقيت دايرة بتوضح الجهاز بس مش لاقي المكونات الى على الدجايرة فى السوق ؟

فديو بيوضح الجهاز


انا محتاج دايرة تكون المكونات الخاصة الى عليها متوفرة او مشهورة فى السوق
اقدر اجيبها بسهولة

لفيت النخيلى وباب اللوق كلو عشان الاقي دايود شوكتي مش لاقي !!!؟

[Themarkez]

ممكن تحط لينا الدارة ومخططها وشوية شرح عنها
واتمنى من مشرفينا الكرام الاهتمام بالموضوع

[mtm4song]

المشاركة الأصلية كتبت بواسطة Themarkez

ممكن تحط لينا الدارة ومخططها وشوية شرح عنها
واتمنى من مشرفينا الكرام الاهتمام بالموضوع

[احمد الربعي]

المشاركة الأصلية كتبت بواسطة mtm4song

طيب maxim op90
هحاول اشوفلك بدائل تانيه

[mtm4song]

المشاركة الأصلية كتبت بواسطة احمد الربعي

طيب maxim op90
هحاول اشوفلك بدائل تانيه

تمام يا ريت بدايل كمان

كمان الشوتكي دايود يا ريت بديل
انا لقيت واحد فى رام بس مش عارف هوة بديل ولا لا
1N5817 "Schottky Rectifier Diode General Purpose

فى كمان مكبرات كتير فى رام بس برضو من عارف دي ممكن تكون بديل ولا
انا مش فاهم قوي فى مواصفات المكبرات !

[احمد الربعي]

AD820
MAX9619
MAX9620
MAX9617
MAX9618
MAX4041
MAX4040

خد بالك ان max تغذية 5 فولت اقرا الداتاشيت ربما تحتاج تغير الريجولاتور

[احمد الربعي]

دائرة ممتازة باستخدام lm358


وبدون تغذية خارجية



وده ملف الدائرة علي سركويت وينزارد

http://www.mediafire.com/download/k8...c5j655/SAT.rar

[المهندس أحمد1]

السلام عليكم ورحمة الله وبركاته
برجاء تقديم شرح بسيط للدائرة. مثل كيف نعرف ان الاشارة في أفضل حالاتها؟
وهل يمكن استخدام أفوميتر عادي لقياس الجهد الناتج عن خرج مكبر العمليات؟
وما قيمة الجهد عند أقوى مستوى للإشارة؟

وشكراً مقدماً
