هل من الممكن صناعة معدل للفولتية؟؟

[eng.taha]

السلام عليكم اخواني...هل من الممكن صناعة جهاز يقوم الفولتيه(( اي عند انخفاض جهد تغذية المنزل عن 220 فولت يقوم بالتعديل عليها ليخرجها 220 مضبوطة حتى ولو كان الهبوط الى 180 فولت ))

[Omar Mekkawy]

وعليكم السلام
نعم بالفعل هو موجود لدي يقوم بجعل الخرج 220 فولت حتى ولو وصل الدخل لـ 160 فولت فهو يجعل الخرج ثابت مهما حدث للدخل مع العلم انه يعتمد على ملف متغير بحيث انه الأطراف العليا للملف غير معزولة ويقوم موتور سيرفو " يوجد بمنتصف الملف " بتحريك قطعة شربون " او كربون الله اعلم " بما يناسب الخرج حتى يصل لقيمة مناسبة مثل 220 فولت ويقف الموتور عن الحركة وأعتقد انه يمكن عمله بالميكروكونترولر .

[نعيم البديري]

يوجد ايضا منظم يعمل على مراحل (STAGES) مثلا لكل 10 فولت ينتقل الخرج عبر ريلي الى طرف المحول المناسب ليعدل الخرج بالقرب من القيمة 220 فولت ومنها مايحتوي على 5 مراحل او اكثر تعمل بالانخفاض والارتفاع ايضا .

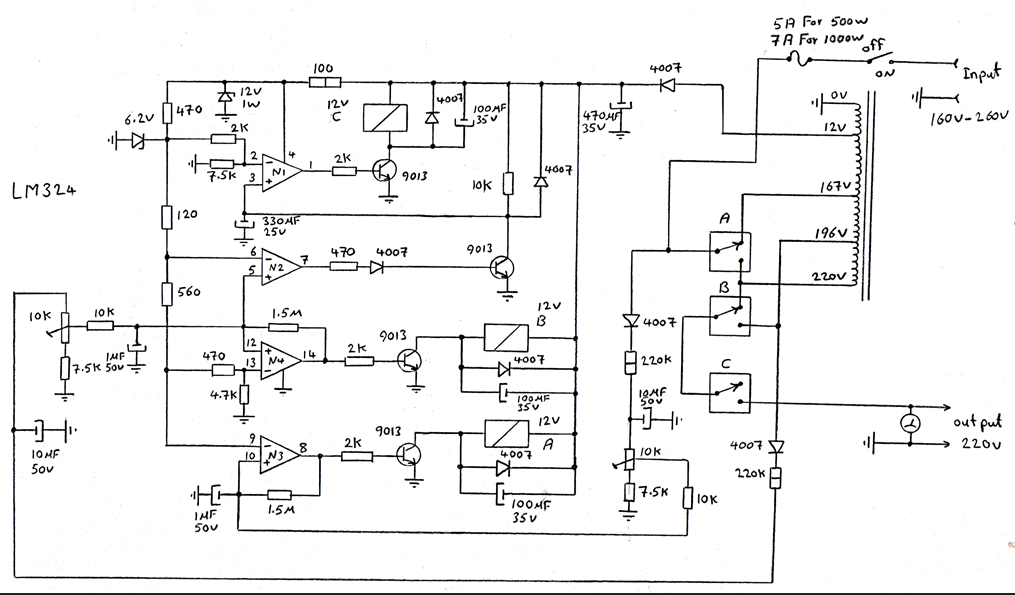

هذا مخطط منقول من الاخ زاهر نصرت .. (3 مراحل )

[eng.taha]

[QUOTE=Omar Mekkawy;887820]

وعليكم السلام
نعم بالفعل هو موجود لدي يقوم بجعل الخرج 220 فولت حتى ولو وصل الدخل لـ 160 فولت فهو يجعل الخرج ثابت مهما حدث للدخل مع العلم انه يعتمد على ملف متغير بحيث انه الأطراف العليا للملف غير معزولة ويقوم موتور سيرفو " يوجد بمنتصف الملف " بتحريك قطعة شربون " او كربون الله اعلم " بما يناسب الخرج حتى يصل لقيمة مناسبة مثل 220 فولت ويقف الموتور عن الحركة وأعتقد انه يمكن عمله بالميكروكونترولر .

شكرا جزيلا على الرد

[eng.taha]

المشاركة الأصلية كتبت بواسطة نعيم البديري

يوجد ايضا منظم يعمل على مراحل (STAGES) مثلا لكل 10 فولت ينتقل الخرج عبر ريلي الى طرف المحول المناسب ليعدل الخرج بالقرب من القيمة 220 فولت ومنها مايحتوي على 5 مراحل او اكثر تعمل بالانخفاض والارتفاع ايضا .
هذا مخطط منقول من الاخ زاهر نصرت .. (3 مراحل )

شكرا جزيلا لك لستاذ نعيم على الدائرة الجميلة ..ولكن هل من الممكن التعديل على الدائرة لتصبح بقدرة30 امبير؟
وعندي سؤال اخر هل بأعتقادك انها دائرة عملية وتصلح للتصنيع؟

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة eng.taha

شكرا جزيلا لك لستاذ نعيم على الدائرة الجميلة ..ولكن هل من الممكن التعديل على الدائرة لتصبح بقدرة30 امبير؟
وعندي سؤال اخر هل بأعتقادك انها دائرة عملية وتصلح للتصنيع؟

نعم اخي القدرة تعتمد على المحول وحجم الريليات بحيث تتحمل متلامساتها التيار .. الجهاز موجود بالاسواق بصناعة صينية .
