مسابقة أين الخطأ بالدارة ( 5 )

[فكروعلم]

السلام عليكم

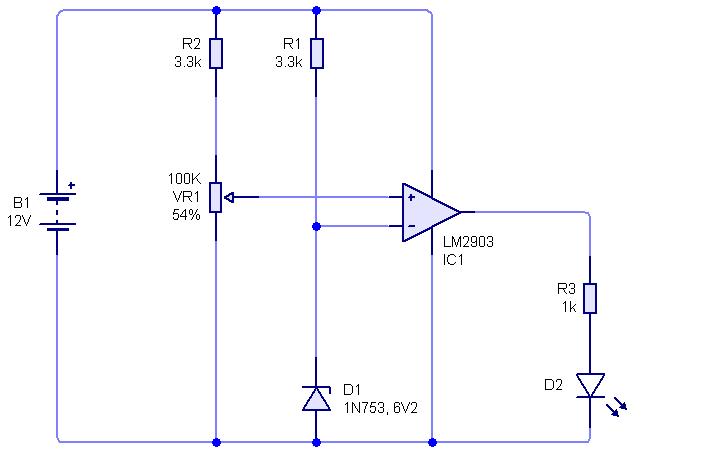

هذه دارة بسيطة جداً لمراقبة أرتفاع الجهد وفيها خطأ علينا دراستها وتحليلها لإيجاد هذا الخطأ

[المهندس أحمد1]

السلام عليكم ورحمة الله وبركاته أستاذ محسن

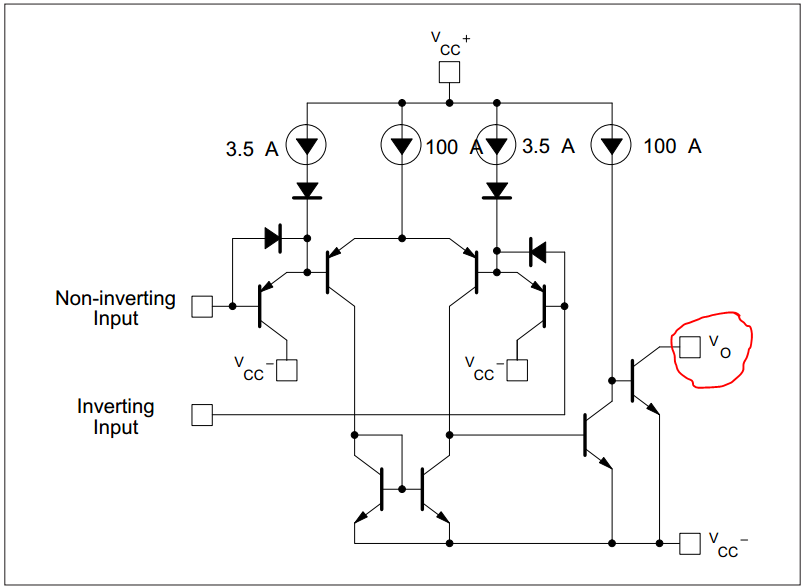

الخطأ بالدائرة هنا هو ان خرج هذه المتكاملة LM2903 هو عبارة عن Open collector كما يظهر بالصورة أسفله وبالتالى فلن يضئ الليد عن ارتفاع الجهد على الطرف الغير عاكس عن 6.2 فولت.

[IMG][/IMG]

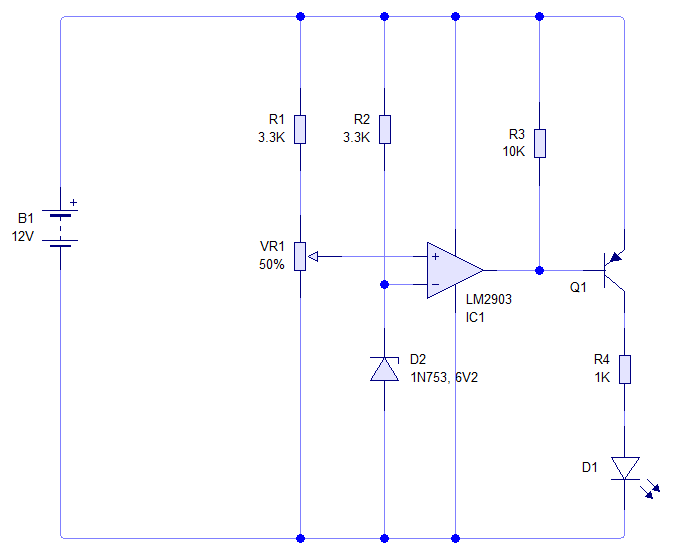

ويجب اعادة بناء الدائرة بالتعديل التالى كي تعمل كما يجب.

[IMG][/IMG]

[فكروعلم]

المشاركة الأصلية كتبت بواسطة المهندس أحمد1

السلام عليكم ورحمة الله وبركاته أستاذ محسن

الخطأ بالدائرة هنا هو ان خرج هذه المتكاملة LM2903 هو عبارة عن Open collector كما يظهر بالصورة أسفله وبالتالى فلن يضئ الليد عن ارتفاع الجهد على الطرف الغير عاكس عن 6.2 فولت.

[IMG][/IMG]

ويجب اعادة بناء الدائرة بالتعديل التالى كي تعمل كما يجب.

[IMG][/IMG]

الجواب صحيج 100% وسيتم إضافة 286 نقطة لنقاطك

[mourad3d]

مبرووووووووووووووووووووووك

[المهندس أحمد1]

بارك الله فيكم جميعاً. ونصائحك استاذ محسن هى ما يحسن من اجاباتى مرة بعد مرة. شكراً

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة المهندس أحمد1

السلام عليكم ورحمة الله وبركاته أستاذ محسن

الخطأ بالدائرة هنا هو ان خرج هذه المتكاملة LM2903 هو عبارة عن Open collector كما يظهر بالصورة أسفله وبالتالى فلن يضئ الليد عن ارتفاع الجهد على الطرف الغير عاكس عن 6.2 فولت.

[IMG][/IMG]

ويجب اعادة بناء الدائرة بالتعديل التالى كي تعمل كما يجب.

[IMG][/IMG]

السلام عليكم ورحمة الله // اولا اهنيء الاخ مهندس احمد لفوزه في هذه المسابقة وكذالك اشكر الاخ الاستاذ القدير (محسن ) لهذه الفكرة الجميلة ,,
والان اعود مرة اخرى لنفس الدائرة اعلاه :
السؤال : في مثل هذه المتكاملات والتي يكون فيها الخرج (جامع مفتوح ) ماهي علاقة الدخل مع الخرج ؟ بمعنى اخر لو كان الدخل الموجب (اللاعاكس هو الاكثر جهدا ماذا يكون الخرج ؟ واذا كان الجهد على الدخل العاكس هو الاكثر ماذا يكون الخرج ؟ ..
