مسابقة أين الخطأ بالدارة ( 6 )

[فكروعلم]

السلام عليكم

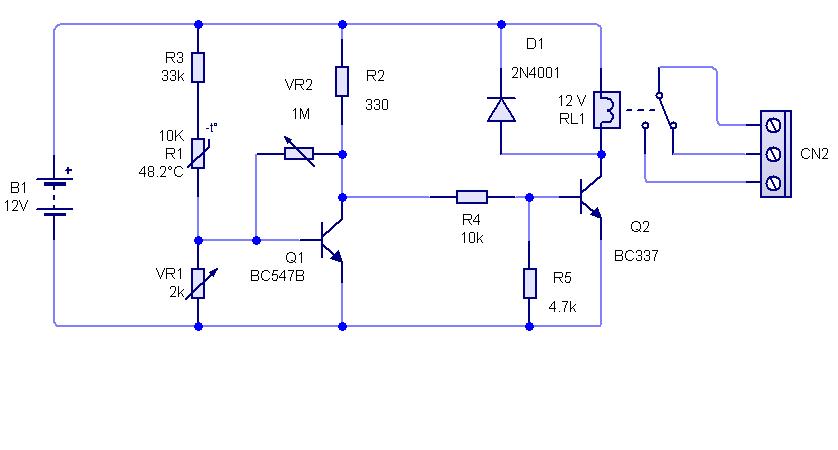

هذه الدارة عبارة عن متحسس حرارة تقوم بتوصيل جهاز ما حسب درجة الحرارة والدارة فيها عدة أخطاء علينا دراستها وتحليلها لأكتشاف هذه الأخطاء
وشكراً لكم

[fade hbeb]

اعتقد ان الخطأ في المقاومات r2 r3 r4
r3 قيمتها كبيرة لن تمر النبضة الموجبة الى المقاومة الحرارية r1
r2 قيمتها منخفضة ستمر النبضة الموجبة الى المقاومة r4
ولكن لن تمر من المقاومة r4 لان قيمتها عالية فلن يعمل الترانزستور q2
وقد تمر من المتغيرة vr2 على حسب ضبط المتغيرة الى قاعدة الترانزستور q1
ليعمل الترانزستور ويصبح المشع و المجمع بحالة توصيل وبهذه الحالة
يصبح الجهد على مجمع الترانزستور q1 صفر فولت
هذا والله اعلم

[gamemn02]

السلام عليكم
اعتقد انه يجب حذف vr2

[gamemn02]

السلام عليكم
اعتقد انه يجب حذف vr2 لاننا نحتاج الترانسستور الاول في حالة مفتاح و ليس في حالة تكبير .

[gamemn02]

السلام عليكم
اعتقد انه يجب حذف vr2 لاننا نحتاج الترانسستور الاول في حالة مفتاح و ليس في حالة تكبير و الله اعلم .

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
هذه الدارة عبارة عن متحسس حرارة تقوم بتوصيل جهاز ما حسب درجة الحرارة والدارة فيها عدة أخطاء علينا دراستها وتحليلها لأكتشاف هذه الأخطاء
وشكراً لكم

السلام عليكم .. أخى الكريم فيكرو علم ..

اعتقد ان الدائرة تفتقر الى اهم عنصر وهوى ترنزوستر متحسس الحرارة LM35 وده اهم عنصر ... اعتقد بأن بدون وجود هذا العنصر لا فائدة للدائرة ولا تعمل بهذا الشكل

اين هذا العنصر فى هذة الدائرة ؟؟

اعتقد انا هذا هو الخطأ الاكبر فى هذة الدائرة


هذا والله اعلى واعلم

[زكرياء المغربي]

اخ عبد الله ، ما رأيك بـR1 ، ألا تكفي ؟
يجب النظر اعمق في الدارة تحياتي للجميع

[فكروعلم]

المشاركة الأصلية كتبت بواسطة fade hbeb

اعتقد ان الخطأ في المقاومات r2 r3 r4
r3 قيمتها كبيرة لن تمر النبضة الموجبة الى المقاومة الحرارية r1
r2 قيمتها منخفضة ستمر النبضة الموجبة الى المقاومة r4
ولكن لن تمر من المقاومة r4 لان قيمتها عالية فلن يعمل الترانزستور q2
وقد تمر من المتغيرة vr2 على حسب ضبط المتغيرة الى قاعدة الترانزستور q1
ليعمل الترانزستور ويصبح المشع و المجمع بحالة توصيل وبهذه الحالة
يصبح الجهد على مجمع الترانزستور q1 صفر فولت
هذا والله اعلم

أخي فادي حاول التدقيق أكثر لإيجاد الأخطاء بدقة
