برنامج أوسيلوسكوب بإستعمال بطاقة صوت الكمبيوتر لقراءة شفرات الريموت كنترول

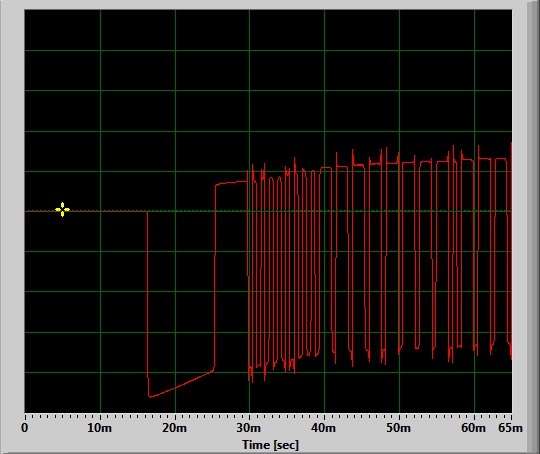

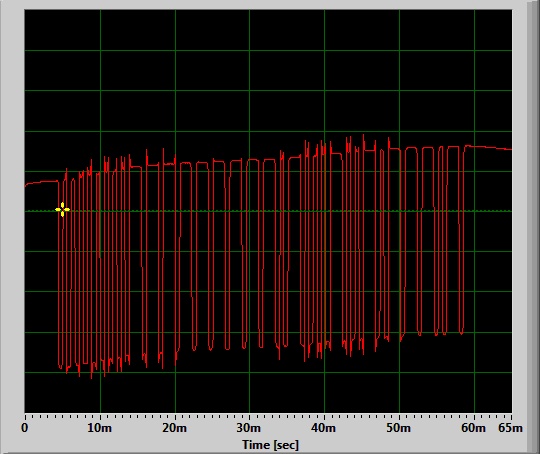

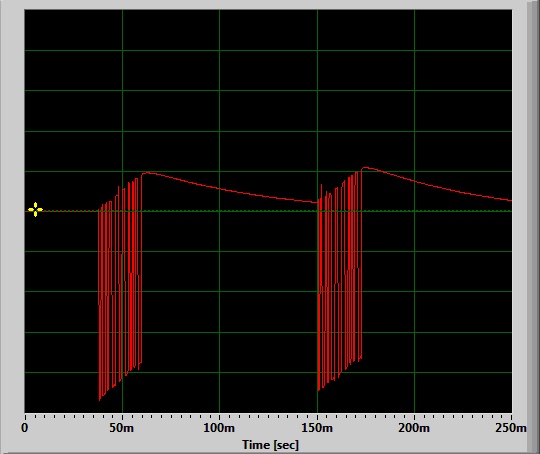

بسم الله الرحمان الرحيم تقبل الله صيام الجميع تحميل البرنامج مع الشرح من هنا http://www.zeitnitz.de/Christian/scope_en?mid=4.01 البرنامج قادر علي تحليل أي إشارة ذات تردد أصغر من 20 ك هرتز فرق الكمون يجب الا يتعدى 1 فولط يعني حماية مدخل الميكروفون بمقاومه 10 ك توصيل متكاملة إستقبال الأشعه تحت الحمراء بمدخل الميكروفون للكمبيوتر مع وجوب وضع مقاومة 10 ك بين مخرج المتكاملة و مدخل الميكروفون لحماية بطاقة الصوت الصور تبين الإشارات الملتقطه من عدة أجهزه تحكم عن بعد تتعامل ببروتوكولات مختلفه
