طلب دائرة over load اوفر لود

[eng.taha]

السلام عليكم اخواني...لو سمحتوا اريد دائرة اوفر لود تفصل عندما يصل الحمل الى 25 امبير ثم يرجع بعد فتره زمنيه((علما ان الدائرة 220 فولت ac )) شكرا جزيلا مقدما

[eng.taha]

هل يوجد مثل هذه الدائرة ام انا على خطأ؟؟اجوا اجابتي

[عبقرينو1]

السلام عليكم
يوجد اخى كثير من هذه الدوائر وتأتى على شكل كونتاكتور
مثل هذه

[eng.taha]

المشاركة الأصلية كتبت بواسطة عبقرينو1

السلام عليكم
يوجد اخى كثير من هذه الدوائر وتأتى على شكل كونتاكتور
مثل هذه

شكرا جزيلا لك..ولكن هل يوجد دائرة الكترونية تقوم بهذا الغرض ( لأقوم بتنفيذها)

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة eng.taha

شكرا جزيلا لك..ولكن هل يوجد دائرة الكترونية تقوم بهذا الغرض ( لأقوم بتنفيذها)

لا اعلم اخى
ولكن ليس يوجد شئ اسمه المستحيل
اكيد يوجد
سأحاول البحث وتبليغك بكل جديد

[عبقرينو1]

لا اعلم مدى فاعليه الدائره فقط نقلتها من موقع اخر
يمكن تغيير القيمه من VR1

[Logic]

المشاركة الأصلية كتبت بواسطة عبقرينو1

لا اعلم مدى فاعليه الدائره فقط نقلتها من موقع اخر
يمكن تغيير القيمه من VR1

شكرا أخي الكريم دائرة عملية .
استخدام فوتوكوبلر للفصل بين دائرة استشعار التيار وبين دائرة التحكم في الريلي
فكرة جميلة.
إذا ممكن أخي الكريم تدلنا على رابط الموضوع لمزيد من الاطلاع والتعاون لتلبية طلب أخونا الحبيب المهندس طه

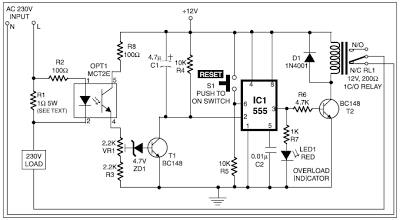

حسب فهمي لطبيعة عمل الدائرة ،وإذا نظرنا الى ما بداخل 555 وتحديدا الطرف 2 والطرف 6 سيتبين لنا أن 555 يعمل هنا كمتأرجحة RS تفصل الريلي عند حد معين من التيار عنطريق الطرف 2 ويبقى الوضع كذلك إلى حين يتدخل المستخدم لأعادة التشغيل بواسطة الطرف 6.
إذا أردنا تعديل هذا النمط الى الوظيفة التي يريدها المهندس طه ، يكفي القيام بتعديل بسيط لدائرة 555 في الصورة الى دائرة Monostable لتنفيذ مؤقت كما هو معروف .

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة Logic

شكرا أخي الكريم دائرة عملية .
استخدام فوتوكوبلر للفصل بين دائرة استشعار التيار وبين دائرة التحكم في الريلي
فكرة جميلة.
إذا ممكن أخي الكريم تدلنا على رابط الموضوع لمزيد من الاطلاع والتعاون لتلبية طلب أخونا الحبيب المهندس طه
حسب فهمي لطبيعة عمل الدائرة ،وإذا نظرنا الى ما بداخل 555 وتحديدا الطرف 2 والطرف 6 سيتبين لنا أن 555 يعمل هنا كمتأرجحة RS تفصل الريلي عند حد معين من التيار عنطريق الطرف 2 ويبقى الوضع كذلك إلى حين يتدخل المستخدم لأعادة التشغيل بواسطة الطرف 6.
إذا أردنا تعديل هذا النمط الى الوظيفة التي يريدها المهندس طه ، يكفي القيام بتعديل بسيط لدائرة 555 في الصورة الى دائرة Monostable لتنفيذ مؤقت كما هو معروف .

اتفضل اخى
http://creation-electronics.blogspot...using-555.html

بالنسبه لسوتش الريست من رأى وجوده امان للدائره ولللود الموجود
