مساعدة فى التحكم فى موتور CD ROOM

[mtm4song]

بعد فك السي دي روم لقيت موتور

المشكلة انو لة اطراف كتير او بمعني اصح متوصل معاة شريط زي الفلاتة كدا

لة كذا طرف بتاع 12 طرف تقريبا مش مكتوب علية اى حاجة

ازاى اعرف اطراف التغذية وهوة اصلن نوع الموتور دا اية مش عارف احدد نوعو

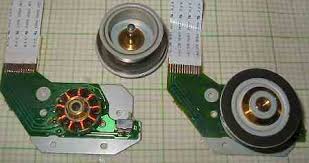

صورة توضح

[ميمي الشبح]

السلام عليكم اخى الكريم كل عام وانت بخير
وبألف صحة وسلامه انت واعضاء المنتدى الكرام
بالنبة لنوع الموتور فهو
محرك لا مفروش او brushes moto
وبالنسبه لأطراف التغذية
عددهم ليس اثنين كما تظن بمعنى انه لا يعمل بنظام - و + فقط
ولكن يعمل عن طريق دائرة الدرايف الخاصه به فى ال cd room
واذا ارد
يمكنك التعديل عليه
كما ورد فى بعض المواضيع على النت
وسيخرج منه 3 اطراف
ولكن انصحك بالا تفعل هذا لأنه مضيعه للوقت
وغير مفيد بمعنى انك هتتعب نفسك على الفاضى
لذلك انصحك بان ترجع ال cd
كما كان اذا كان يعمل او استفيد بيه فى اى شئ اخر غير هذا
لانى مريت بنفس التجربه
واتمنى انى اكون جاوبتك على ما تريد
وكل عام وانت بخير

[mourad3d]

هذا الماتور العنيد تجربى باتت فيه بالفشل

[Omar Mekkawy]

وأيضاً باءت بالفشل معي

[abood1995]

ولم يعمل معي ايضا
تشغيل محرك الهاردسك يكون اسهل من هذا (محرك cdr )

[mtm4song]

المشاركة الأصلية كتبت بواسطة ميمي الشبح

السلام عليكم اخى الكريم كل عام وانت بخير
وبألف صحة وسلامه انت واعضاء المنتدى الكرام
بالنبة لنوع الموتور فهو
محرك لا مفروش او brushes moto
وبالنسبه لأطراف التغذية
عددهم ليس اثنين كما تظن بمعنى انه لا يعمل بنظام - و + فقط
ولكن يعمل عن طريق دائرة الدرايف الخاصه به فى ال cd room
واذا ارد
يمكنك التعديل عليه
كما ورد فى بعض المواضيع على النت
وسيخرج منه 3 اطراف
ولكن انصحك بالا تفعل هذا لأنه مضيعه للوقت
وغير مفيد بمعنى انك هتتعب نفسك على الفاضى
لذلك انصحك بان ترجع ال cd
كما كان اذا كان يعمل او استفيد بيه فى اى شئ اخر غير هذا
لانى مريت بنفس التجربه
واتمنى انى اكون جاوبتك على ما تريد
وكل عام وانت بخير

طيب اكيد الاطراف الى حارجة من الموتور دي ليها اسماء او وصف لكل طرف ؟

[abood1995]

المشاركة الأصلية كتبت بواسطة mtm4song

طيب اكيد الاطراف الى حارجة من الموتور دي ليها اسماء او وصف لكل طرف ؟

السلام عليكم
اخي الكريم
هذا النوع من المحركات ليس ك محركات التيار المستمر نعطية مثلا 5 فولت بيشتغل

هذا النوع من المحركات يعمل بالنبضات 0-1
يعني يكون على طرفين الفولتية موجودة وطرفين اخرين لايكون هناك فولتية وتتبدل الاطراف بشكل سرع لاستمرار عمل المحرك

[احمد الربعي]

المشاركة الأصلية كتبت بواسطة mtm4song

طيب اكيد الاطراف الى حارجة من الموتور دي ليها اسماء او وصف لكل طرف ؟

الثلاث اطراف المحددة بالمربع الاحمر هي اطراف التحكم بالموتور bldc الاطراف التسعة الاخري المحددة بالمربع الازرق هي اطراف ال hall sensor وعددهم ثلاثة لكل سنسور ثلاثة اطراف المجوع الكلي للاطراف 11 طرف .
طيب تمام
لو رجعت للوحة اللي حضرتك خلعت منها الموتور هتلاقي الدرايفر الخاص بالموتور علي اللوحة وهو متكاملة رقمها مهم جدا عشان تتحكم في هذا الموتور ممكن تخلعها وتعمل دائرة بها للتحكم في الموتور ذاته
