مساعدة بدارة تغذية

[mohamad19]

السلام عليكم ورحمة الله وبركاته
إخواني الكرام أنا أريد دارة تغذية تخرج 24 فولت تقريباً أو أقل بقليل لامشكلة بقدرة 0.5 أو 1 أمبير ولكن المشكلة هي بالمحول فأنا أريد الحصول على هذا الجهد رغم إنخفاض الجهد على المحول الذي قد يصل إلى 80 فولت بدل 220 فولت فهل من حل أو دارة تفي بالغرض؟؟؟
أرجو الرد بسرعة للضرورة القصوى وشكراً لكم وكل عام وأنتم بخير.

[عبقرينو1]

السلام عليكم

على حد علمى ان المحولات تستطيع العمل من 220 الى 110
لكن 80 فولت تقريبا صعبه دى

[Omar Mekkawy]

وعليكم السلام

في هذه الحالة تذهب لواحد فني بيصنع المحولات ويعملك المحول بالمواصفات اللي تريدها لإن صعب تلاقي محولات تعمل على 80 فولت .

أو إذا لديك خبرة بالمحولات فيمكنك أن تقوم بالتعديل على المحول يعمل على 80 فولت .

[mohamad19]

شكرا لردكم يااخوان،انا لدي خبرة بلف المحولات ولكن المشكلة لااستطيع لف محول ليعمل على ٨٠فولت لان المحول سوف يعمل على ٢٢٠فولت نزولا الى ٨٠فولت وانا اريد تيار ليس بالقوي فانا اريد تشغيل ريلية وايسية وليدة واحدة فقط لعدت ثواني وبعدها تفصل وانا حاولت وبوضع محول ٣٦فولت ووصلته الى منظم جهد٢٤فولت ونجحة ولكن لحد ١٢٠فولت وعندما يقل اكثر من ذلك تفصل الدارة ولااستطيع وضع محول اكثر من ٣٦فولت لانه عندما سيعمل على ٢٢٠ سيكون الفولت كبير على منظم الجهد فيحرقه،ما العمل برايكم،لايقتصر الطلب على المحول فاي طريقة ناجحة تفي بالغرض

[عبقرينو1]

طب ايه الطلوب من المحول ده؟

قول لنا فكره دائرتك وفائدتها وممكن نلاقي حلول كتيره افضل

[عبقرينو1]

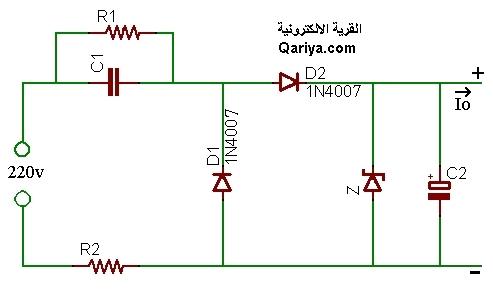

ممكن الرجوع الى طريقه خفض الجهد بدون محولات مثل ما فى الصوره دى:


قيمة ثنائي الزينر هي قيمة الجهد المطلوب في المخرج .. فمثلا عند استخدام زينر BZX79C10 سنحصل على جهد مقداره 10 فولت على طرفي مخرج الدائرة



عناصر الدائرة :
مكثف C1 470 uF .. جهد 25 فولت

مكثف C2 470 nF .. جهد 400 فولت

دايود زنر 12 فولت .. أو أي جهد تختاره

دايود Bridge Rectifier 1 Amp 300 v

ملاحظات مهمة ..
- يجب الحذر مع مثل هذه الدوائر الالكترونية لأنه تتصل مباشرة مع المصدر

- تيار هذه الدائرة في حدود 100 ميلي فولت .. ويمكن زيادته بزيادة سعة المكثف C2

[eng.taha]

عذرا لكن لي اضافه لانني استعمل كثيرا هذه الدولئرة(تخفيض من دون محول)
اولا:اوصي بأستخدام متسعة 1 مايكرو 400 فولت بدل ال470 نانو 400 فولت (للحصول على فولت وتيار عالي حتى ولو قلت فولتية المصدر )
ثانيا : استعمل زنر 24 فولت 2 واط ( وليس 1 واط او نصف واط) لكي يتحمل الجهد ولا يحترق
ثالثا : انصح بوضع مقاومة 100 اوم 2 او 3 واط توالي مع الزنر لحمايته

ملاحظه: الفولت بعد الزنر يصبح تقريبا 30 فولت وليس 24 فولت

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة eng.taha

عذرا لكن لي اضافه لانني استعمل كثيرا هذه الدولئرة(تخفيض من دون محول)
اولا:اوصي بأستخدام متسعة 1 مايكرو 400 فولت بدل ال470 نانو 400 فولت (للحصول على فولت وتيار عالي حتى ولو قلت فولتية المصدر )
ثانيا : استعمل زنر 24 فولت 2 واط ( وليس 1 واط او نصف واط) لكي يتحمل الجهد ولا يحترق
ثالثا : انصح بوضع مقاومة 100 اوم 2 او 3 واط توالي مع الزنر لحمايته

ملاحظه: الفولت بعد الزنر يصبح تقريبا 30 فولت وليس 24 فولت

كلامك صحيح على حسب خبرتك
ولكن الزينر ليس شرط استعمال 24 فولت لان فولت الزينر هو الذى يحدد فولت خرج الدائره .

وهنا سؤال هل يمكن وضع مقاومه متغيره على الخرج للتحكم اكثر دقه فى الجهد الخارج؟
