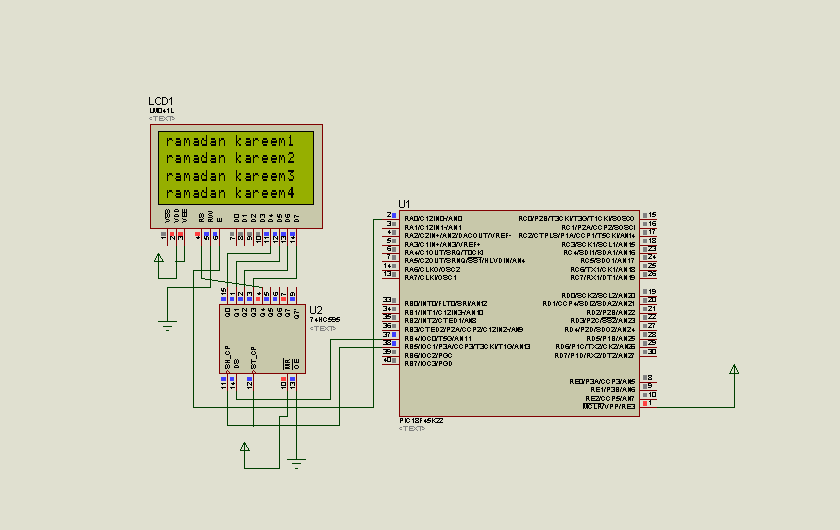

مشروع بسيط يستخدم مكتبه جديده
هذا مثال بسيط لتوضيح عمل مكتبه http://up.top4top.net/downloadf-top4...159e1-rar.html الكود كود:
//w3Lcd0 pin definitions:
sbit w3Lcd0_EN at RA0_bit;
sbit w3Lcd0_DATA at RB4_bit;
sbit w3Lcd0_CLOCK at RB5_bit;
sbit w3Lcd0_EN_Direction at TRISA0_bit;
sbit w3Lcd0_DATA_Direction at TRISB4_bit;
sbit w3Lcd0_CLOCK_Direction at TRISB5_bit;
const char txt1[]="ramadan kareem1 ";
const char txt2[]="ramadan kareem2 ";
const char txt3[]="ramadan kareem3 ";
const char txt4[]="ramadan kareem4 ";
////////////////////////////////////////////////////////////////////////////////
void message(const char *pci,short zzz,short yyy)
{int x; char my_txt[16];
w3Lcd0_GotoYX_16x4(zzz,yyy);
for(x=0;x<16;x++) my_txt[x]=pci[x];
w3Lcd0_CstrOut(pci) ;
}
void main()
{
anselb=0;
w3Lcd0_Init();
message(txt1,0,0);
message(txt2,1,0);
message(txt3,2,0);
message(txt4,3,0);
}
 جميل في الامر سرعه العاليه وأستخدام فقط 3 اسلاك طبعا مكتبه توجد حسب مصدر بطريقه سلك 1 و 2 و3 وهذا من مصدر Same way usable (uniformized) LCD libraries. Every precompiled lib allows you to manage up to four HD44780 compliant LCD. For all 8-bit PIC. "..Lcd" prefix is used to distinct the type of the interface: where ".." may be: (none) B w3 w2 w1 N8 B8 (eg p16e_w2Lcd-4.mcl) 1. Lcd ...... the usual nybble (4-bit) interface (most used) 2. BLcd ..... the same but with Busy flag checking (faster) using HC595 as a port expander (3 separated libraries): 3. w3Lcd ..... 3-wire interface 4. w2Lcd ..... 2-wire 5. w1Lcd ..... 1-wire 6. N8Lcd ..... the normal full (8-bit) interface (smallest code) 7. B8Lcd ..... the same but with Busy flag checking So there are seven different library (sum 7 * 3 = 21 "p*_....-4.mcl" file, in accordance of the three different PIC family; p* = p16, p16e or p18). Every library contains 6 'fundamental' functions for the four (0...3) LCD: Init - WriteChar - Command - UserChar - GotoYX - GotoYX_16x4 using a specific, library-dependent prefix (eg w1LcdX_Init, where X = 0..3) In addition, they contain the 12 'common output' functions for the ..Lcd0: CstrOut - CstrNout - RstrOut - RstrNout - Hex2out - Hex4out BcdOut - Dec2out - Dec2out_J - Dec3out_J - Dec4out_J - Dec5out_J |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
وهذا نفس مثال ولكن لعائله 16f

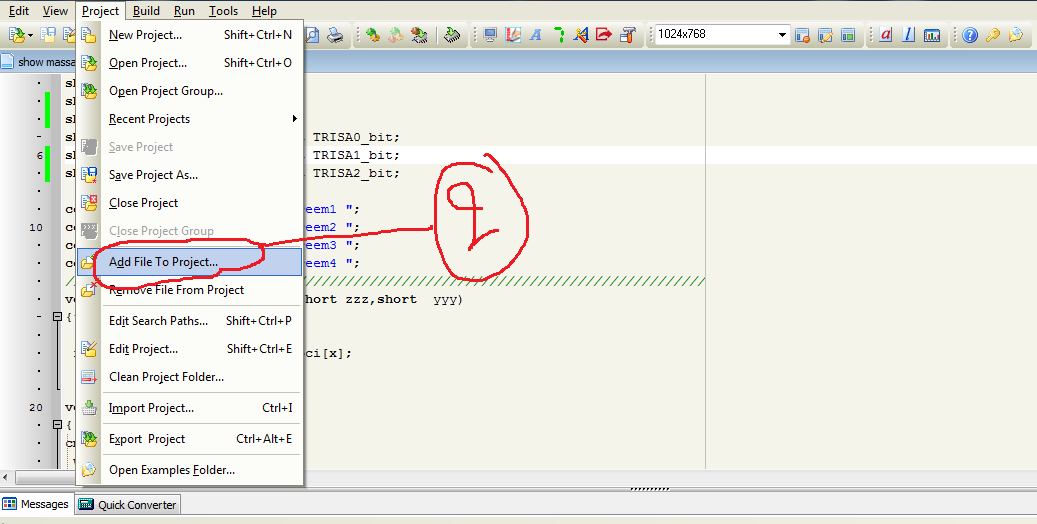

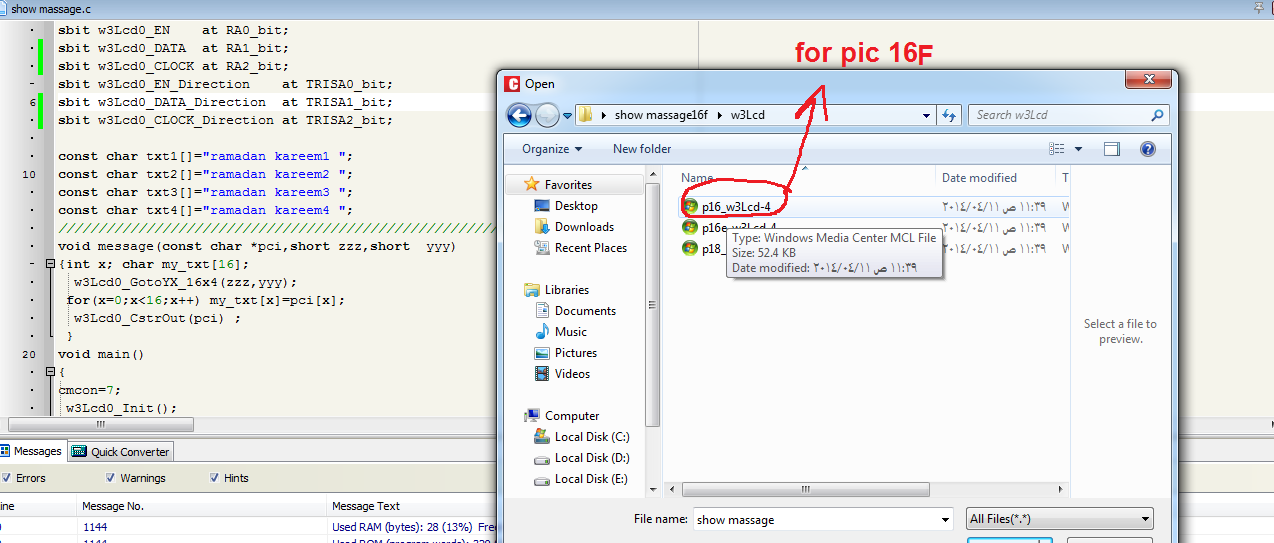

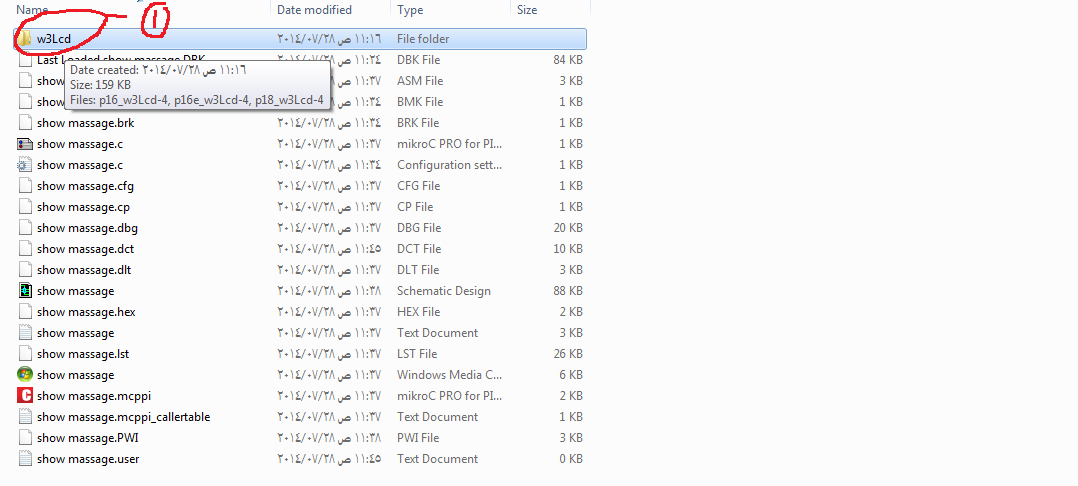

هذا مشروع نفس السابق ولكن لعائله 16f http://up.top4top.net/downloadf-top4...65321-rar.html ملاحظه مهمه// كيف يتم أضافه مكتبه بالحقيقه هذا هو ملف مكتبه بكامل http://up.top4top.net/downloadf-top4...9d2f1-rar.html اما كيفيه أضافه حقيقه هو جزء مهم ومنه سنحاول توضيح اوامر ومدى تشابها مع مكتبه الموجوده في مايكروسي برو صراحه انا أحاول أفهمها وشرح الي أضعه هو أجتهاد شخصي قد يكون فيه أخطاء هذه هي طريقه تقوم بنسخ ملف مكتبه الى ملفات مشروع وبعدها أتبع الصور
|
|
||||||

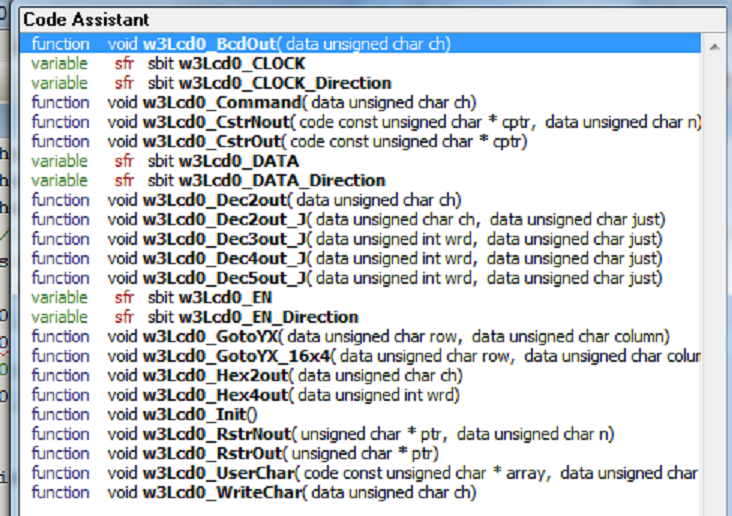

شرح الاوامر
 كود:
w3Lcdx_Init(); تحتاج الى تعريف مداخل مثال كود:
//w3Lcd0 pin definitions: sbit w3Lcd0_EN at RA0_bit; sbit w3Lcd0_DATA at RA1_bit; sbit w3Lcd0_CLOCK at RA2_bit; sbit w3Lcd0_EN_Direction at TRISA0_bit; sbit w3Lcd0_DATA_Direction at TRISA1_bit; sbit w3Lcd0_CLOCK_Direction at TRISA2_bit; طبعا اذا عندك شاشه اخرى نفس الاسلوب ولكن عند مداخل اخرى ويتغير 0 مثلا الى 1 يعني عندك اربعه تعاريف كل واحده تشغل شاشه علما ان هذه مكتبه تحتاج فقط 3 اسلاك ولهذا كتبت بـــ W3 هذه هي اوامر ============================================= كود:
w3Lcd0_GotoYX_16x4(row,column); طبعا هذا الكود لشاشه 4x16 وسبب في ذلك هو ان صف 3 و4 يحصل فيهما شفت بمقدار 3 مرات بأتجاه اليمين وهذا الامر يحل هذه مشكله ولشاشه 2x16 or 1x16 كود:
w3Lcd0_GotoYX(row,column); الامر الكتابه كود:
w3Lcd0_CstrOut(*const char string) ; وحسب ماأعتقد انCstrOut C تعني const str تعني string out تعني اخرج البيانات او أطبعها وبتالي هذه مكتبه توفر لنا طبع نصوص موجوده في روم مباشره دون الحاجه الى اعاده تحويلها في رام اما لطباعه من رام نستخدم هذا الامر كود:
w3Lcd0_RstrOut(char *text); والغايه من تحديد مؤشر على اي صف وعمود لكي يبدأ من هذه نقطه وعدم تحديد يكمل البيانات أبتدا من اخر ما وصل اليه مؤشر اما لطباعه عدد معين من نص يعني اريد طباعه مثلا 5 احرف من نص تستخدم هذه الاوامر للتعامل مع روم w3Lcd0_CstrNout(const char *text,char n); وللتعامل مع رام كود:
w3Lcd0_RstrNout( char *text,char n); ولطباعه حرف واحد فقط كود:
w3Lcd0_WriteChar(char data1); ======================================== كود:
w3Lcd0_Command(_LCD_BLINK_CURSOR_ON); كود:
w3Lcd0_Command(_LCD_CURSOR_OFF); أعتقد هي تشبه الاوامر موجوده في مايكروسي اي اوامر LCD_cmd ============================================ ولطباعه الارقام الرقم متكون من رقمين فقط كود:
w3Lcd0_Dec2out(x) كود:
for(x=0;x<99;x++)
{
w3Lcd0_GotoYX_16x4(0,0);
w3Lcd0_Dec2out(x);
delay_ms(100);
}
كود:
for(x=0;x<9999;x++)
{
w3Lcd0_GotoYX_16x4(0,0);
w3Lcd0_Dec2out(x/100);
Y=x%100;
w3Lcd0_GotoYX_16x4(0,2);
w3Lcd0_Dec2out(y%100);
delay_ms(500);
}
ولكن يوجد دوال لتطبع 3 او 4 او 5 ولكن لاأفهم ماذا تحتاج هذه داله وخصوصا متغير just لاأعرف ماذا يقصد به فمثلا هذه داله تطبع لغايه 5 احرف يعني لغايه كود:
w3Lcd0_Dec5out_J(data unsigned int wrd,data unsigned char just); اما لتحويل الرقم الى hex كود:
w3Lcd0_Hex2out(data unsigned char ch); كود:
for(x=0;x<100;x++)
{
w3Lcd0_GotoYX_16x4(0,0);
w3Lcd0_Hex2out(x);
delay_ms(100);
}
وهذا لغايه لاربعه ارقام كود:
w3Lcd0_Hex4out(data unsigned int wrd); كما يمكن عرض الارقام كتالي كود:
for(x=0;x<1000;x++)
{ //1234
w3Lcd0_GotoYX_16x4(0,0);
w3Lcd0_WriteChar(x/1000+48);
w3Lcd0_WriteChar(x/100%10+48);
w3Lcd0_WriteChar(x/10%10+48);
w3Lcd0_WriteChar(x%10+48);
delay_ms(10);
}
التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 28-07-2014 الساعة 11:49 AM |
|
||||||
التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 28-07-2014 الساعة 12:24 PM |
|
||||||
|
مثال يوضح أستخدام مكتبه w1LCD0,w2LCD0,W3Lcd0
|
|
||||||
|
مكتبه جديده لـــ LCD
|
|
||||||
التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 28-07-2014 الساعة 09:43 PM |
