[B] السلام عليكم ورحمة الله وبركاته
[كل عام وانتم بخير لجميع أعضاء ومشرفي وزوار القرية الالكترونية الكرام ونرجو من الله دوام الصحة والعافية
أحب أن اقدم لكم المخطط لدارة فحص ملفات الفريت والتي لفاتها قليلة ومن صعب قياسها على مقياس الأوم وهي بكل الأحوال نادرة التلف الموضوع لتعم الفائدة

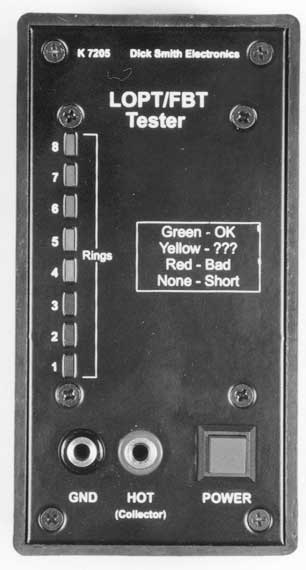

صورة المقياس مغلفة جاهزة مؤلفة من 8 ليدات 3 أحمر و2 أصفر و 3 أخضر لتعبر عن جودة الملف حيث إضاءة ليد واحد على الأقل بدءا من الأحمر أي ان الملف سليم واذا لم يضيئ ولا ليد أي أن الملف تالف

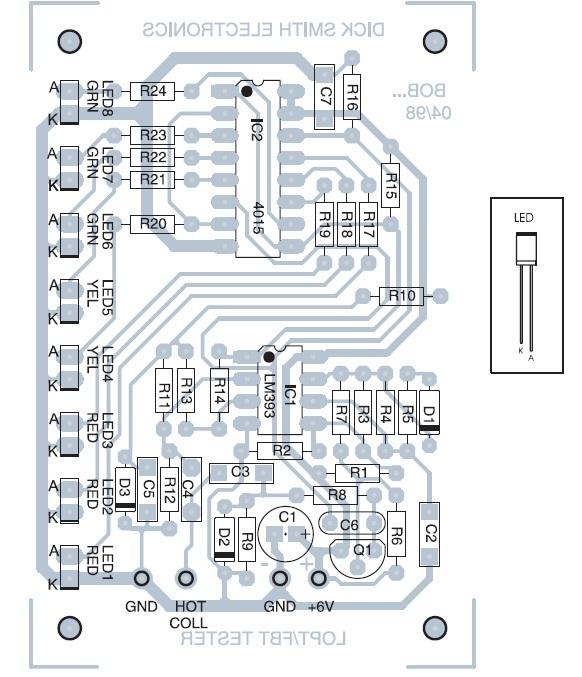

مخط الدارة مع العناصر والتوصيلات

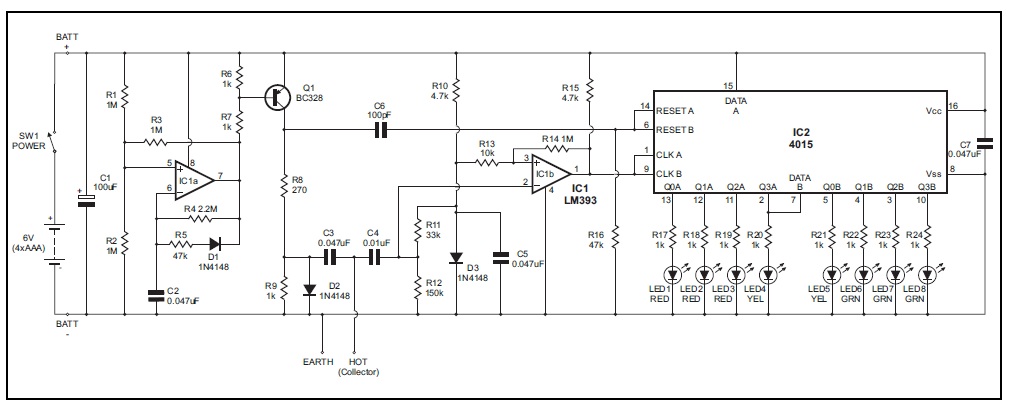

مخطط الدارة لطباعتها فورا على فيبر PCB
قيم المقاومات R1=R2=R3=R14=1mega ohm
R4=2.2 mega ohm
R5=R16=47kohm
R6=R7=R9=R17=R24=1Kohm
R8=270Ohm
R10=R15=4.7K
R11=33K
R12=150K
R13=10K
المكثفات
C1=100 micro 25 volt
C2=C3=C5=C7=0.047micro MKT
C4=0.01micro MKT
C6=100pf عدسي
الديودات :
D1=D2=D3=IN4148
الآيسيات عدد 2
الأولى :
LM393 dual comparator
الثانية :
CD4015 أو MC 14015
dual 4-bit shift register
ترانزستور عدد 1 pnp رقمه BC328 أو مكافئ 2n5819
الليدات
LED1=LED2=LED3 = RED لون أحمر
Led4 led5 = yellow لون اصفر
Led 6 LED 7 LEd 8 = Green لون أخضر
أبعاد لوحة الفيبر 51*76 ملم
تغذية الدارة ببيت مؤلف من اربع بطاريات على التوالي
نرجو من الله أن تعم الفائدة على الجميع
/B]
دارة لفحص محولات الفريت Flyback
