لمحترفي الأفو لدي هذا الأفو في المنزل ولا اعرف استخدامه الا قياس البطاريات

[click]

لدي هذا الأفو واريد كل استخداماته الله يبارك فيكم

يعني مثلا قياس كهرباء المنزل // اريد قياس سلك لمعرفة هل به قطع ام لا

اريد معرفة قياس الدواءر الكهربائية وكيف اقوم بتحويل المحول الخاص بسماعات كمبيوتر من AC الى DC او العكس

اريد معرفة كل شيء كل شيء اخواني

[عبقرينو1]

http://www.download-pdf-ebooks.net/2334-free-book
حمل هذا الكتاب

[click]

تسلم ياغالي

لكن لم اتوصل لشيء معين او افهم ما اريد ياريت المساعدة

[قطر الندى 89]

اخي الكريم تفضل

[click]

بارك الله فيك

ياريت لو شرح اكثر انا اعرف موضوع البطاريات

لكن يهمني لو اردت قياس قطع سلك ما كيف

ماذا استخدم التيار المستمر والمتردد

[fade hbeb]

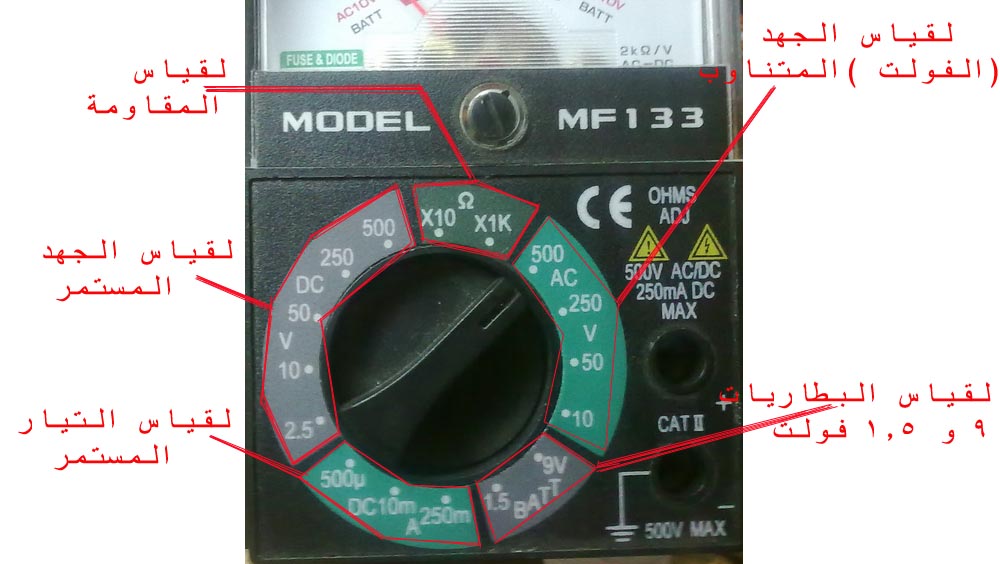

[IMG][/IMG]

قياس كهرباء المنزل
نضع الافو على الوضع AC V 250 اي قياس الجهد المتناوب
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــ
قياس سلك لمعرفة هل به قطع ام لا
على مقياس المقاومة على الوضع x10 او حتى x1k
ضع على طرفي الشريط يجب ان يعطي مقاومة (يجب ان يتحرك المؤشر)
يكون السلك شغال
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــــــــــــ
قياس الدوائر الكهربائية
ببعض الاماكن يقاس على AC V
و ببعض الاماكن DC V
واذا اردت قياس بعض العناصر وهي على البورد
عليك فصل التغذية ووضع القياس على وضع مقياس المقاومة
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــــــــــ
تحويل المحول الخاص بسماعات كمبيوتر من AC الى DC
عليك باضافة جسر تقويم او موحدات و مكثف تنعيم
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــ
تحويل المحول الخاص بسماعات كمبيوتر من DC الى AC
قم بفصل المحول عن دارة التقويم
ــــــــــــــــــــــــــــــــــــــــــــــــــ ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــــــــ
معرفة كل شيء كل شيء اخواني
تابع مواضيع الاساتذة الكبار في هذا المنتدى
والحمد لله اساتذتنا لا يبخلون ابداً باي معلومة عنا
يوجد مواضيع شتى تناسب جميع المستويات و جميع الاعضاء
مع تحياتي

[click]

مشكور ياغالي على الرد

بس انا اريد ايضا امثلة عملية لكل جزء من الخمسة ماعدا البطاريات لأنها معروفة

[Logic]

المشاركة الأصلية كتبت بواسطة click

انا اريد ايضا امثلة عملية لكل جزء من الخمسة ماعدا البطاريات لأنها معروفة

تفضل مزيد من التفاصيل ممكن تجعلها كبداية:
http://www.qariya.info/electronics/a...multimeter.htm
علما بأن الجهاز لديك هو من النوع الأنالوج Analog Multimeter
وللإشارة يوجد نوع آخر ،رقمي Digital Multimeter‎.
