[abdewidad]

اخواني السلام عيكم ورحمة الله
لقد عانية في مشكلة تحكم في شدة الاضاءة مدة طويلة ولم ينجح الامر
لقد اخدت هدا الملف من المنتدى الحبيب
http://www.gulfup.com/?C8RFza
فالمصاح يبقى مضئ رغم اني اغير وسع النبضة
هده هي صور على ارض الواقع
http://www.gulfup.com/?rjJYnD
استعملت مخطط عادي اي بدون تحسس منطقة الصفر
فاشتغلة لكن ليس جيدا فيه مشاكل
http://www.gulfup.com/?TZy0Qz

وسلام عليكم ورحمة الله

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad اخواني السلام عيكم ورحمة الله لقد عانية في مشكلة تحكم في شدة الاضاءة مدة طويلة ولم ينجح الامر لقد اخدت هدا الملف من المنتدى الحبيب http://www.gulfup.com/?C8RFza فالمصاح يبقى مضئ رغم اني اغير وسع النبضة هده هي صور على ارض الواقع http://www.gulfup.com/?rjJYnD استعملت مخطط عادي اي بدون تحسس منطقة الصفر فاشتغلة لكن ليس جيدا فيه مشاكل http://www.gulfup.com/?TZy0Qz وسلام عليكم ورحمة الله

السلام عليكم
تابع هذا الرابط
http://www.qariya.info/vb/showthread...=145411&page=3
تابعه للنهايه

[حسن هادي محمود]

https://www.youtube.com/watch?v=gceXRdqUbiw

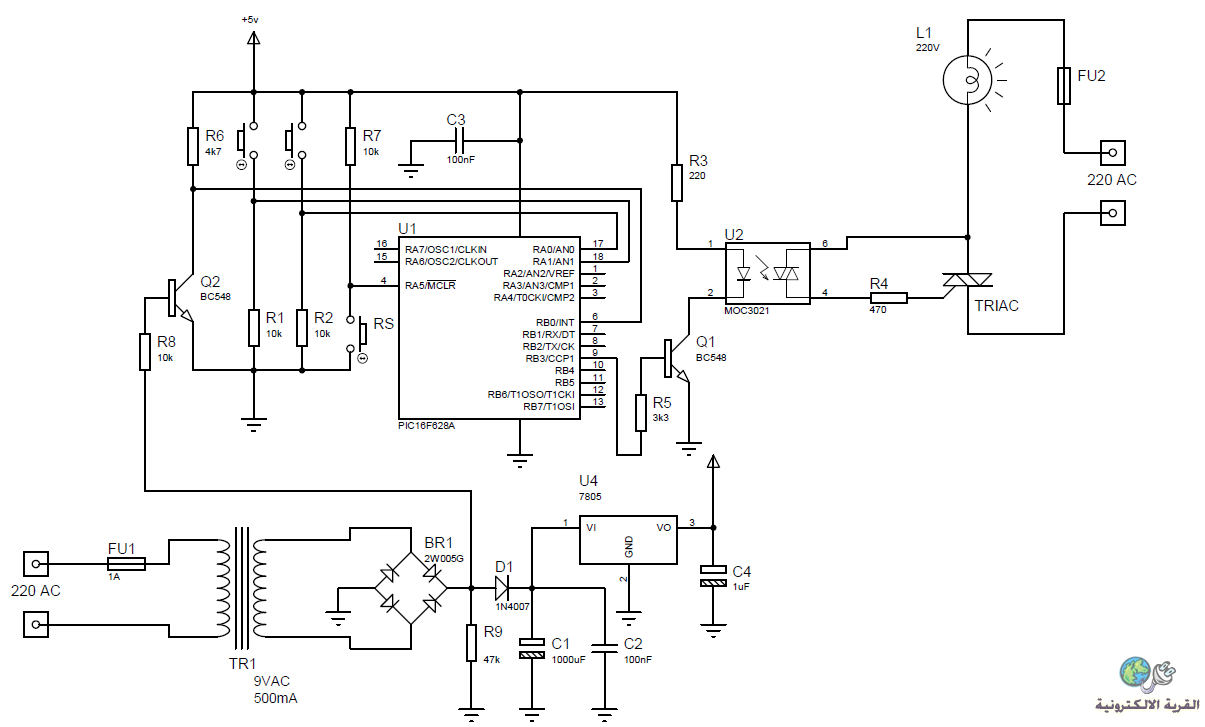

يوجد بالرابط مخطط دائره
او


أخي هذا التعديل جديد للكود

// Software PWMconnections
sbit Soft_PWM_PIN at RB3_bit;
sbit Direction_Soft_PWM_PIN at TRISB3_bit;
// End Software PWMconnections
bit oldstate, oldstate1;
unsigned char  cont=0 ;
unsigned short error=0;
char duty_change=0;

char zero_crosing=0;

void interrupt()
{
 if(TMR0IF_bit)Soft_PWM_Inter();
 if(INTCON.INTF)
                {
                 INTCON.INTF=0;
                 zero_crosing=1;
                }

}

void main()
{
  TRISB=0b00000111;//pin rb0,rb1,rb2 input & rb3 output
  cmcon=7;
  oldstate=0;
  oldstate1=0;
  intcon=0x90;
  OPTION_REG=0;
  error=Soft_PWM_Init(100); // initialize the software PWMat 100 HZ  or 10ms ((half cycle))
  while(!error);
  Soft_PWM_Start(); // Start Software PWM
 while(1)
         {
         if(zero_crosing)
                       {
                        Soft_PWM_Set_Duty(cont); // change the duty ratio

                        zero_crosing=0;
                       }




        //Button to decrease the voltage
        if(PORTB.F1)  oldstate=1;
        if(!PORTB.F1 && oldstate)
                     {
                      cont++;
                      if(cont >101) cont = 100;// 10ms
                      oldstate = 0;
                     }

       //Button to increase the voltage
       if(PORTB.F2)  oldstate1=1;
       if(!PORTB.F2 && oldstate1)
                    {
                     if(cont!=0)cont--;
                     if(cont < 1) cont= 1; //  msec
                     oldstate = 0;
                    }
     }

}

اذا أخذت ملف وعملت محاكاه راح يعطيك error لانك عليك ان تضيف مكتبه جديده الى كومبايلر مايكروسي اسمها soft _pwm

ارجو متابعه هذا موضوع
http://www.qariya.info/vb/showthread...143596&page=12
مكتبه في مشاركه 93 ولكن عليك متابعه موضوع من مشاركه 91
طبعا هذا الكود تستطيع أستخدامه لدائرتك او دائره مرفقه
http://up.top4top.net/downloadf-top4...7abe1-rar.html

طبعا أكيد تستخدم فوتوكبلر ولكن في محاكاه البروتيس لايستجيب مع فوتوكبلر

جرب وأعطنا النتيجه

[abdewidad]

شكرا اخي
لم يشتغل رغم اني غيرت توتر المنبع من 320 الى220 فولت
واضفت المكتبة
هدا الملف في المحاكات يشتغل جيدا لم اجربه بعد على ارض الواقع
http://www.gulfup.com/?JUjns7
الموقع الدي اخدت منه
http://microcontrolandos.blogspot.co...-pic.html#more
