اقتباس:
المشاركة الأصلية كتبت بواسطة mjd
السلام عليكم ورحمة الله وبركاته .................
أخبرتني أدارة المسجد بان الأذاعة لديها تصدر صوت وزة (وووززززززز) عند تشغيلها على المولدة وتعمل بشكل سليم عند تشغيلها من الشبكة الرايسية .
لم أقم بفحصها بعد لكن أحببت ان استشيركم عن الاسباب التي قد تسبب هذه المشكلة وطرق حلها .
ما رايكم بالموضوع ؟
|
يجب أن تصل فلتر بعد الديسي عبارة عن ملف على التوالي ومكثف يليه على التوازي على أبسط حال أو الحصول على فلتر إيه سي

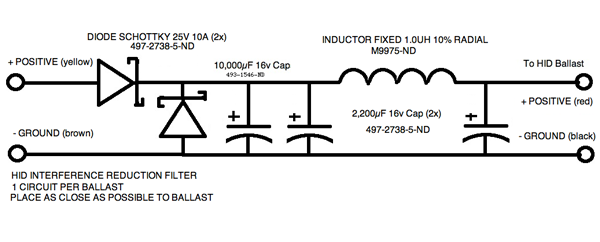

يمكنك اجراء تعديل على هذا بحذف الثنائيات الشوتكي ولكن القيم يجب أن تجرب حتى تلغي كافة الزنين
كما يجب أن تكون قيم تحمل الجهد للملف والمكثفات محسوبة تناسب ما لديك من جهود وتيارات!

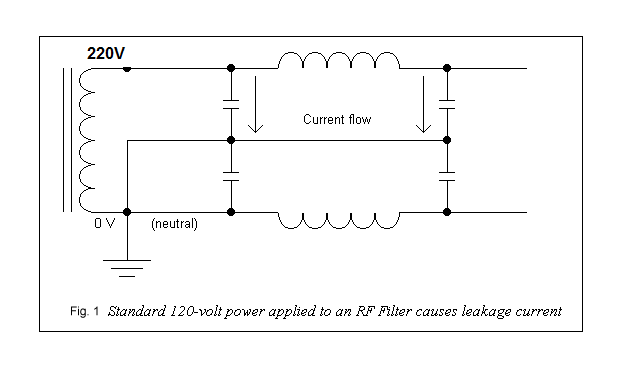

وهذا مبدأ ومخطط فلتر ايه سيه ولكن يجب أيضا حساب قدرة الملف والمكثفات لأن الجهد الواقع عليها سيكون 220 فولت وبالنسبة للملف يجب تقدير أقصى تيار يمر فيه !
ملخص:

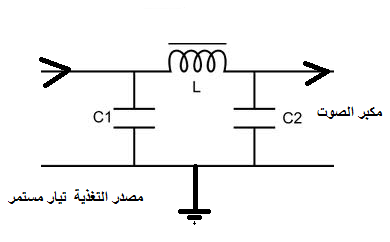

ابسط فلتر هو هكذا ويسمى pi فلتر ويمكن أن تصنعه بشكل آخر يسمى T فلتر

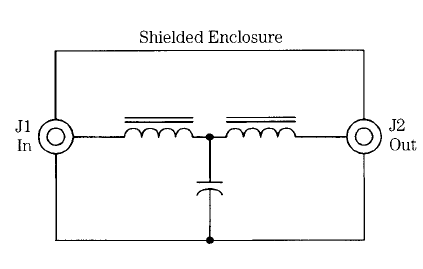

ملف على التوالي ويليه مكثف على التوازي ثم يليه ملف على التوالي
هكذا
http://4.bp.blogspot.com/_tWcsnP09Wj...er-success.png
بالنسبة للقيم يجب حسابها بناءا على تذبذب الشوشرة أو "الزنين" أو الوز كما تسميه
وإن لم تستطع قياسه فعليك تقدير ذلك مع فني أو خبير ليحسب لك تقديرا
يمكنك أن تعطي القيم هنا وترى الفلترة
طبعا تذبذب الزنين لا يعدو العشرات والمئات من الهيرتز
http://www.calculatoredge.com/electr...low%20pass.htm
