اريد مساعدتكم في صنع جرس مدرسة الكتروني

[mohammad ahmad]

السلام عليكم
خطرت ببالي فكرة
لصناعة جرس الكتروني
يرن عند بداية الدوام وليكن الساعة 7 صباحا ثم بعد ذلك يرن مرة اخرى بعد مرور 45 دقيقة
ثم يرن بعد الاستراحة ب بخمس دقائق وهكذا حتى تنتهي الدروس
فكيف اقوم بتصميمه
ارجو مساعدتي وبشكل مبسط رجاءا
والسلام

[ابداع اسلامي]

المشاركة الأصلية كتبت بواسطة mohammad ahmad

السلام عليكم
خطرت ببالي فكرة
لصناعة جرس الكتروني
يرن عند بداية الدوام وليكن الساعة 7 صباحا ثم بعد ذلك يرن مرة اخرى بعد مرور 45 دقيقة
ثم يرن بعد الاستراحة ب بخمس دقائق وهكذا حتى تنتهي الدروس
فكيف اقوم بتصميمه
ارجو مساعدتي وبشكل مبسط رجاءا
والسلام

اسهل تنفيذ يتم بالمايكروكنترولر

حيث يتم برمجة المايكروكنترولر لتكون فيه ساعة مضبوطة وتعليمه الأوقات التي يوعز بها للجرس بان يقرع

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ابداع اسلامي

اسهل تنفيذ يتم بالمايكروكنترولر

حيث يتم برمجة المايكروكنترولر لتكون فيه ساعة مضبوطة وتعليمه الأوقات التي يوعز بها للجرس بان يقرع

ممكن جدا بحسابات بسيطة عمل الدائرة وبدون مايكرو .
على سبيل المثال والسرعة نقوم بتصميم مذبذب يعطينا موجة او ذبذبة واحدة لكل 5 دقائق بالظبط وهذه ممكنة جدا باستخدام 555 مثلا ثم عداد حلقي مثل 4017 بعد 9 نقلات للعداد الحلقي يكون قد انهينا (9*5 = 45 دقيقة ) والنبضة العاشرة ناخذ منها قدحة لجرس يدق مثلا لمدة 15 ثانية وبعد نهايته الخرج العاشر اي بداية العد من جديد سيدق ايضا باخذ نبضة الى مشغل الجرس ..
اصبح لدينا جرس ثم 45 دقيقة ثم جرس بعد خمسة دقائق جرس ثم 45 دقيقة وهكذا

[mohammad ahmad]

الاخ نعيم البديري
قلت

ممكن جدا بحسابات بسيطة عمل الدائرة وبدون مايكرو .
على سبيل المثال والسرعة نقوم بتصميم مذبذب يعطينا موجة او ذبذبة واحدة لكل 5 دقائق بالظبط وهذه ممكنة جدا باستخدام 555 مثلا ثم عداد حلقي مثل 4017 بعد 9 نقلات للعداد الحلقي يكون قد انهينا (9*5 = 45 دقيقة ) والنبضة العاشرة ناخذ منها قدحة لجرس يدق مثلا لمدة 15 ثانية وبعد نهايته الخرج العاشر اي بداية العد من جديد سيدق ايضا باخذ نبضة الى مشغل الجرس ..
اصبح لدينا جرس ثم 45 دقيقة ثم جرس بعد خمسة دقائق جرس ثم 45 دقيقة وهكذا

كلامك جدا منطقي
لكن لدي سؤال
كيف اعمل لوب , يعني ارجع من بعد انتهاء الخمس دقائق الى عد 45 دقيقة من جديد تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mohammad ahmad

الاخ نعيم البديري
قلت

كلامك جدا منطقي
لكن لدي سؤال
كيف اعمل لوب , يعني ارجع من بعد انتهاء الخمس دقائق الى عد 45 دقيقة من جديد تحياتي

اخي العزيز // الاي سي 4017 هو عداد حلقي يعطينا اخراج واحد لكل نبضة داخلة له وفيه 10 خرج ويدور باستمرار :
الفكرة كالاتي اعيدها بشكل نظري وسأحاول رسمها لك قريبا ان شاء الله ..
مذبذب كلوك يعطينا نبضات كل 5 دقيقة .
لو اخذنا بداية العد من الخرج الاول لقدح لنا تايمر تشغيل الجرس ثم اخذنا الخرج رقم 2 اي بعد 5 دقائق فيقدح تايمر الجرس مرة اخرى وتركنا العداد يستمر ل 9 نبضات بدون خرج ماذا يكون لدينا ؟
جرس بداية يقف مثلا بعد 15 ثانية وبعد 5 دقائق من نفس البداية يدق مره اخرى ثم يقف وينتظر 45 دقيقة طيلة التسع اخراجات ويعود من جديد تلقائيا لانه عداد حلقي (ring counter) سأحاول رسم الدائرة عن قريب لانني الان مشغول تحياتي ..

[abood1995]

السلام علبكم
يمكن فعل ذالك عن طريق الحاسوب
باستخدام ترانزستور و ريلاي والجرس
عن طريق منفذ الطابعة التسلسلي وعن طريق برمجة برنامج بلغة فيجيول بيسك برنامج بيسط للتحكم بالمخرج يفي بالغرض
تحياتي

[mohammad ahmad]

الاخ العزيز نعيم البديري

اخي العزيز // الاي سي 4017 هو عداد حلقي يعطينا اخراج واحد لكل نبضة داخلة له وفيه 10 خرج ويدور باستمرار :
الفكرة كالاتي اعيدها بشكل نظري وسأحاول رسمها لك قريبا ان شاء الله ..
مذبذب كلوك يعطينا نبضات كل 5 دقيقة .
لو اخذنا بداية العد من الخرج الاول لقدح لنا تايمر تشغيل الجرس ثم اخذنا الخرج رقم 2 اي بعد 5 دقائق فيقدح تايمر الجرس مرة اخرى وتركنا العداد يستمر ل 9 نبضات بدون خرج ماذا يكون لدينا ؟
جرس بداية يقف مثلا بعد 15 ثانية وبعد 5 دقائق من نفس البداية يدق مره اخرى ثم يقف وينتظر 45 دقيقة طيلة التسع اخراجات ويعود من جديد تلقائيا لانه عداد حلقي (ring counter) سأحاول رسم الدائرة عن قريب لانني الان مشغول تحياتي ..

اشكر جهودك الرائعة واختصرت علي نصف الطريق ولو تتكرم برسم الدائرة لي لكنت لك من الشاكرين
وبحق تستحق الاشراف على المنتدى .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mohammad ahmad

الاخ العزيز نعيم البديري

اشكر جهودك الرائعة واختصرت علي نصف الطريق ولو تتكرم برسم الدائرة لي لكنت لك من الشاكرين
وبحق تستحق الاشراف على المنتدى .

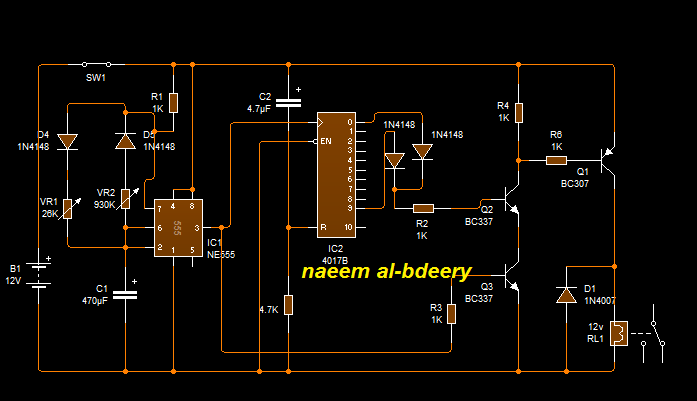

تفضل حبيبي // مساء الامس رسمت الدائرة ببرنامج المحاكاة (سيركت وزرد ) وعملت بشكل جيد حسب المطلوب منها وكما يلي /
بداية التشغيل تتم مع بداية الدوام يعمل الريلي لمدة 15 ثانية وبعد مرور 45 دقيقة يعمل مرة اخرى لمدة 15 ثانية ايضا ثم 5 دقائق ويعمل لمدة 15 ثانية ثم ينتظر 45 دقيقة وهكذا ..
تم عمل تايمر كلوك نتحكم بزمن الموجب والسالب ليكون الزمن الموجب هو نفس فترة رنين الجرس : ماتبقى هو الزمن السالب من الموجة ليكمل ال (300 ثانية ) اي 5 دقائق بعد 9 موجات لتسع اخراجات لم تستخدم للاي سي 4017 يكون قد انهينا فترة الدرس فياتي الخرج العاشر (وهو الاخرج رفم 9 ) ليعطينا زمن تشغيل الجرس بالاتفاق مع دخل المذبذب (نصف الموجة الموجب 15 ثانية ) فيدق الجرس ويصمت وبعد 5 دقيقة يكون الاستراحة قد انتهت فناخذ الخرج (0 ) الخرج الاول للاي سي فيعطينا جرس وهكذا ..
الاطراف المستعملة من الاي سي 4017 هي 16 =vcc و 8=ارضي سالب هذين الطرفين لن يظهران برسم الدائرة لان البرنامج يختصر التجهيز .
الطرف 3 = الخرج 0 وهو بداية العد
الطرف 11= الخرج 9 وهو الخرج الاخير (العاشر )
الطرف 14 = دخول النبضات من المذبذب 555
الطرف 13 = التمكين ويربط للارضي
الطرف 15 = الترسيت ليضمن لنا بداية العمل من الخرج الاول عند بداية تشغيل الدائرة .
اي استفسار انا جاهز وانصح بفهم الدائرة وهي بسيطة جدا كما ترى قبل تنفيذها لكي تنجح معك بعون الله تعالى .
