السلام عليكم
موضوعنا اليوم هو كيف يمكننا تشغيل اللابتوب على بطارية 12 فولت تعالوا نتعاون للوصول إلى أفضل الحلول يمكن لأي عضو المشاركة ولو بإقتراح أو فكرة
وشكراً لكم

[Omar Mekkawy]

وعليكم السلام أستاذي
كل عام وإنت بخير .

يوجد حل وهو عمل Boost Converter بإستخدام Tl494 أو أي متكاملة أخرى حيث يقوم بتحويل من 10.5 فولت حتى 12 فولت إلى مثلاً 19 فولت أو على حسب جهد اللاب توب .

يوجد بالدائرة مقاومة Shunt resistor متصلة على التوالي مع اللاب توب لكي تقوم بتحسس التيار وهناك طرف من المتكاملة " قادم من مكبر عمليات من الداخل " ليتحسس الجهد المسلط على المقاومة نتيجة مرور التيار .

وممكن نعمله على هيئة Bower Inverter مثل بموضوع الاستاذ إيهاب مع تعديلات طفيفة للغاية على الدائرة والمكونات لكي ينتج لنا جهد منخفض .

http://www.qariya.info/vb/showthread.php?t=147374

وكمثال بسيط على هذا النوع من الدوائر :



تعتمد فكرة هذه الدوائر على فكرة التيار العكسي الناتج عند فصل التيار عن الملف حيث يتم جمع هذا الجهد مع الجهد الأصلي للدائرة فبذلك يكون الجهد الناتج كبير نوعاً ما وتقوم المتكاملة بأخذ عينة من الخرج وتقوم بتعديل عرض النبضة الخارجة من المتكاملة ليتناسب مع الخرج .

[Omar Mekkawy]

تم تعديل المشاركة السابقة لإضافة معلومات بسيطة .

ويوجد شرح لها بالرابط التالي :
http://www.qariya.info/vb/showthread.php?t=69067

وهذه دائرة اخرى :



المصدر : http://www.deeptronic.com/step-up-dc...-to-19v16-21v/

[fade hbeb]

كل الحب و التقدير للمهندس المعطاء المهندس الكريم محسن
بصراحة انا ما بعرف اصمم دارات بس ممكن اشارك بفكرة لا اعلم
اذا كانت ناجحة بهيك حالات
الفكرة
ان يكون رفع الجهد عن طريق دارة شبيهة بدارة التغذية الموجودة
بالريسيفر اي بتقطيع جهد التغذية 12فولت بتردد عالي وادخالها
الى محول شوبر و اخراجها بالجهد المطلوب ومن ثم توحيد هذا الجهد
وتنعيمه مع تضمين دارة التغذيه العكسيه
( اي الثبات في الخرج حتى لو انخفض الدخل )
يعني دارة شبيهة بدارة التغذية الموجودة بالريسيفر تماماً لكنها ستعمل من
تيار 14 فولت وحتى قيمة معينة 10 او 9 فولت بحيث ان لا يتغير تيار و جهد الخرج
طبعاً هذه الدارة تحتاج الى مصمم ذو خبرة امثال الاستاذة العظماء في قريتنا الحبيبة
مع تحياتي للجميع

[zeid25]

عندما نرغب بتشغيل لاب توب على بطارية سيارة فأول شيء يجب ان نفكر فيه
هو ترشيد استهلاك الطاقة وإن استعمال اي دارة الكترونية لرفع الجهد تعني ضياع
معتبر للطاقة وهذا امر غير مرغوب به .
لأخذ العلم ان العديد من اجهزة الكمبيوتر المحمول يمكن ان تعمل على 12 فولت
مباشرة من البطارية وحتى لو كانت في الأساس تعمل على محول 19 فولت مثلا .
اما الأجهزة التي لا تعمل في مثل هذه الشروط فمن المناسب استعمال ثلاث بطاريات 6 فولت مربوطة على التسلسل لنحصل في النهاية على فولت مجاور ل 19 فولت .
هذا يضمن عدم ضياع للطاقة . وللتذكرة هنا إن تخفيض انارة الشاشة يساعد في
ترشيد الطاقة ايضا .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة zeid25

عندما نرغب بتشغيل لاب توب على بطارية سيارة فأول شيء يجب ان نفكر فيه
هو ترشيد استهلاك الطاقة وإن استعمال اي دارة الكترونية لرفع الجهد تعني ضياع
معتبر للطاقة وهذا امر غير مرغوب به .
لأخذ العلم ان العديد من اجهزة الكمبيوتر المحمول يمكن ان تعمل على 12 فولت
مباشرة من البطارية وحتى لو كانت في الأساس تعمل على محول 19 فولت مثلا .
اما الأجهزة التي لا تعمل في مثل هذه الشروط فمن المناسب استعمال ثلاث بطاريات 6 فولت مربوطة على التسلسل لنحصل في النهاية على فولت مجاور ل 19 فولت .
هذا يضمن عدم ضياع للطاقة . وللتذكرة هنا إن تخفيض انارة الشاشة يساعد في
ترشيد الطاقة ايضا .

كلام منطقي جدا وكلما كانت الطريقة بسيطة واقتصادية اصبحت افضل .

[فكروعلم]

السلام عليكم
شكراً لكم جميعاً على مشاركاتكم في هذا الموضوع

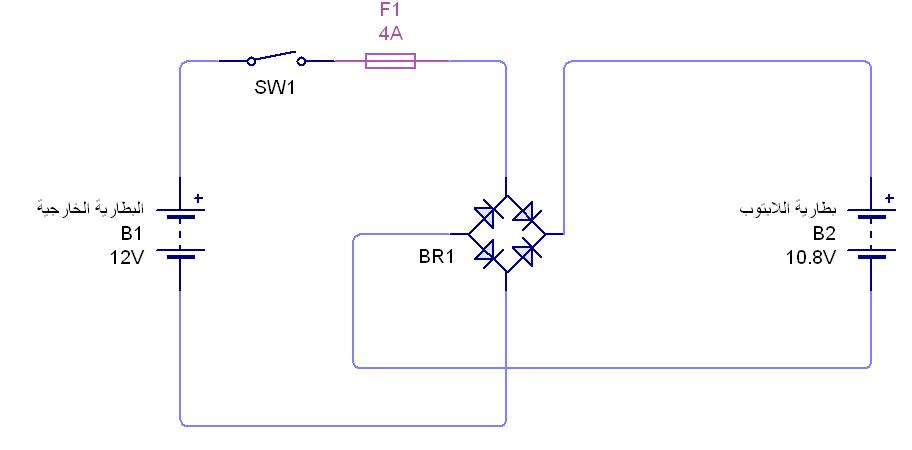

سأقدم لكم رأيي في هذا الموضوع معظم أجهزة اللابتوب تعمل على بطارية جهدها 10.8 فولت ونحنا لدينا بطارية جهدها 12 فولت بهذه الحالة نحتاج إلى تخفيض حهد البطارية إلة 10.8 أي تخفيض 1.2 فولت وبدل أن نستخدم منظمات جهد للتخفيض بإمكاننا استخدام دارة توحيد جسرية ( بيردج ) تيارها أكثر من 6 أمبير وليكن 10 أمبير فالتيار بهذه الحالة يمر من خلال موحدين وكل موحد يخفض الجهد حوالي 0.6 فولت تقريباً وهذه الدارة الجسرية تخدمنا بموضوع أخر وهو لو عكسنا أقطاب البطارية سيتم توجية القطبية بالإتجاه الصحيح
ملاحظة : يتم وصل مخرج الدارة الجسرية ( البيردج ) إلى أقطاب بطارية اللابتوب

[fade hbeb]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
شكراً لكم جميعاً على مشاركاتكم في هذا الموضوع
سأقدم لكم رأيي في هذا الموضوع معظم أجهزة اللابتوب تعمل على بطارية جهدها 10.8 فولت ونحنا لدينا بطارية جهدها 12 فولت بهذه الحالة نحتاج إلى تخفيض حهد البطارية إلة 10.8 أي تخفيض 1.2 فولت وبدل أن نستخدم منظمات جهد للتخفيض بإمكاننا استخدام دارة توحيد جسرية ( بيردج ) تيارها أكثر من 6 أمبير وليكن 10 أمبير فالتيار بهذه الحالة يمر من خلال موحدين وكل موحد يخفض الجهد حوالي 0.6 فولت تقريباً وهذه الدارة الجسرية تخدمنا بموضوع أخر وهو لو عكسنا أقطاب البطارية سيتم توجية القطبية بالإتجاه الصحيح
ملاحظة : يتم وصل مخرج الدارة الجسرية ( البيردج ) إلى أقطاب بطارية اللابتوب

الف شكر لك استاذي القدير على الافكار الرائعة
ولكن بهذه الحالة هلى سنقوم بفك البطارية لنقوم بالربط على الاقطاب
ام كيف سنقوم بالربط
واسف على التاخير بالرد و ذلك بسبب عطل الراوتر عندي
مع تحياتي و تقديري لك
