عاوز احسب التيار المسحوب من الميكرو او الداخل ؟

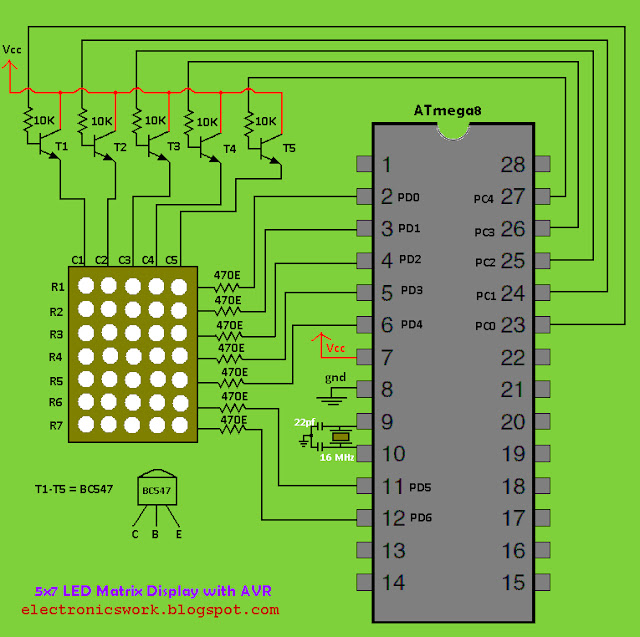

ليد ماتركس محتاج اعرف التيار المسحوب او التيار الى ها يدخل للميكروكنترول كام ليد ماتركس7x5 وهل فى طريقة تلاشي التيار المسحوب
|
| اعلانات |
|
|||||
|
1- إضبط جهاز الافوميتر وضع الامبير وأبدا بأعلى رانج وتدرج فى الرانج للأقل حتى تحصل على قراءة مناسبة . 2- قم بتوصيل الافوميتر بالتوالى بين الطرف (+Vcc) لمصدر التغذية ، وبين الطرف رقم (7) للميكروكمنترولر . بحيث يكون الطرف الموجب للأفوميتر موصل على مصدر التغذية ، والطرف السالب موصل على الرجل رقم 7 للميكروكنتروللر . كما موضح بالصورة المرفقة .
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
فكرة كويسة بس انا عاوز اوضح حاجة انا عاوز احسب نظريا لو انا وصلت الليدات الى الميكرو عشان تجنب لاحتراق الميكرو ؟ مثلا انا عندي 35 ليد لو اشتغلو مع بعض ها يسحبو تيار قد اية ؟ |
