خلاص الانفرتر جننى وهرمية واخسر اللى دفعتة

samehlahzy · 06-08-2014, 07:12 PM

التردد خارج 700هيرتز على محول 750وات ومذبذب 4047 وعدد 6موسفتات لكل جانب عندما اضبط التردد 50 هيرتز يهبط الفولت الى 16 فولت خلاص جننى التردد عالى جداااا ارجوكم الرد ضرررررررررررررررورى ومساعدتى من فضلكم غيرت المحولة مفيش فائدة غيرت المتكاملة هوة هوة الوضع اريد حلالالالالالالالالالالالالالالالا

Omar Mekkawy · 06-08-2014, 09:35 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة samehlahzy

التردد خارج 700هيرتز على محول 750وات ومذبذب 4047 وعدد 6موسفتات لكل جانب عندما اضبط التردد 50 هيرتز يهبط الفولت الى 16 فولت خلاص جننى التردد عالى جداااا ارجوكم الرد ضرررررررررررررررورى ومساعدتى من فضلكم غيرت المحولة مفيش فائدة غيرت المتكاملة هوة هوة الوضع اريد حلالالالالالالالالالالالالالالالا

أخوي لا تيأس والله أنا حصل معايا أكتر منك !!!

حاول تتأكد من قيمة المكثف + ما نوع الموسفيت ؟ وما هو جهد المصدر وما هي مواصفات المحول ؟

samehlahzy · 06-08-2014, 10:36 PM

اخى عمر انا شاكر جداااااااا على الرد وربنا يبارك فيك المحولة 800وات وعدد موسفتات كل جانب 6 من نوعirfz 44n المتكاملة وغيرتها اكثر من مرة 473 ومقاومة متغيرة 1ميجا المذبذب وحدة ينتج 50 هرتز مضبوط ولكن عند توصيلة مع المحولة والموسفتات يصبح 200 هرتز جهد المصدر 12 فولت 80أمبير والمتكاملة cd4047

فكروعلم · 06-08-2014, 10:40 PM

هل بالإمكان رفع مخطط الدارة التي تستخدمها

samehlahzy · 07-08-2014, 04:38 AM

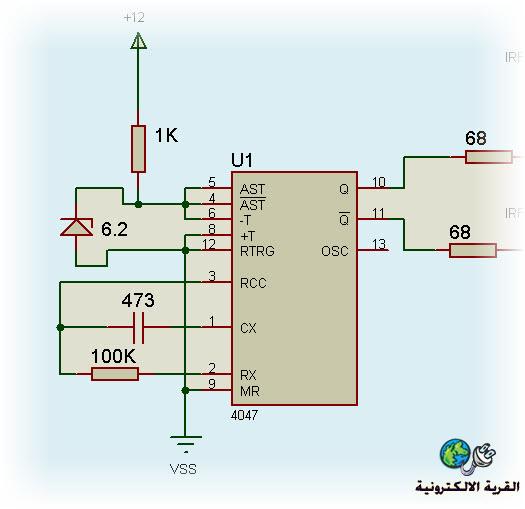

اخى العزيز الدائرة دائرة الاستاذ سعيد قادر بالمتكاملة cd 4047 وهوة مذبذب سهل ومخططة لايخطى فية بسيط جداااااااااااااا ارجو مساعدتى ولكم جزيل الشكر المشكلة الان ان فى حالة تردد200هيرتز يكون الجهد 230 فولت وفى حالة ضبط المقاومة المتغير الى48 او50هيرتز يهبط جهد الخرج الى 20فولت
