[سعيد عويطة]

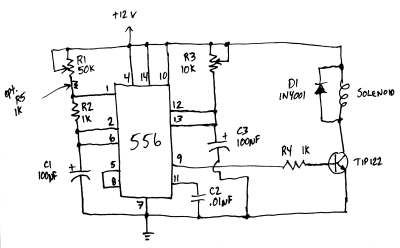

السلام عليكم هل هذة الدائرة فيها خطا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

السلام عليكم هل هذة الدائرة فيها خطا

وعليكم السلام ورحمة الله / الدائرة تعمل لكن هل عمل الصمام هنا نبضة سريعة يفتح ثم يغلق لفترة 5 الى 10 ثواني ام تريد الزمن متساوي بين الغلق والفتح .
اذا كان طلبك هو الثاني يجب ان تغير بالربط وخصوصا اماكن المتغيرتين .
ملاحظة اخيرة يفضل ربط مقاومة 1K بين الطرفين 12 و 13
واذا ترغب بملف المحاكاة على السريكت وزرد ابعثه لك .

[سعيد عويطة]

بارك اللة فيك على الرد... لاني عملت هذة ولم تشتغل اعتقد كان عمل الصمام هنا نبضة سريعة كما ذكرت استاذي نعيم ولم اراها فا اعتقد انها لا تعمل

اذا كان طلبك هو الثاني يجب ان تغير بالربط وخصوصا اماكن المتغيرتين .

ممكن كيف...وشكر ,, استاذي نعيم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

بارك اللة فيك على الرد... لاني عملت هذة ولم تشتغل اعتقد كان عمل الصمام هنا نبضة سريعة كما ذكرت استاذي نعيم ولم اراها فا اعتقد انها لا تعمل

اذا كان طلبك هو الثاني يجب ان تغير بالربط وخصوصا اماكن المتغيرتين .

ممكن كيف...وشكر ,, استاذي نعيم

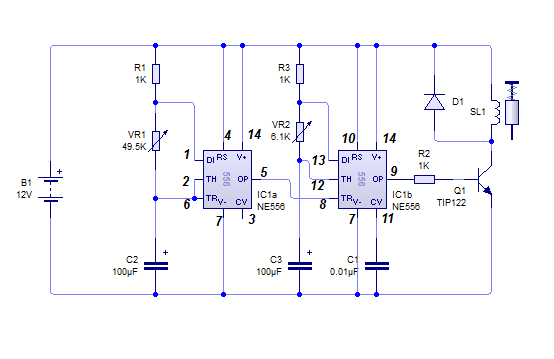

ابدل مكان المتغيرة بالثابتة 1K ,والثابته مكان المتغيرة كما في الشكل التالي

ملاحظة تلاحظ الرسم بالسيركت وزرد عبارة عن 2 اي سي لكن هما متكاملة واحده لذلك رقمت لك الاطراف .

[سعيد عويطة]

بارك اللة فيك استاذي نعيم .... واللة يا اخي انت اكثر من رائع
