ساعدوني بهذه الدائرة

[alush]

السلام عليكم
من فضلكم
اريد دارة شاحن اوتوماتيكي
كالتي في شواحن الابيال (ابو 30 زر )

كلكم اكيد عرفتو هذا الشاحن
لكن الشاحن يشحن عن طريق الكهرباء عبر الشاحن البسيط المكون من مقومة ومكثف
على ما اظن الدارة موصولة مباشرة مع البطارية
فقط الفصل للضوء اثناء مجيء الكهرباء
وهذه الطريقة تحتاج الى مكثف فقط
ارجو من الاخوة الاساتذة مساعدتي ورسم لي الدارة
اما انا ريده ان يعمل على ترنس 12 فولت وبطارية 12 فولت
اريد طريقة عمل هذه الدارة وماهي القطع اللازمة لصنعها
نعم اعلم طريقة البلاتين
لكن اريدها الكترونية
ارجو ا المساعدة
ياريت تعطونا طريقة مبينة بواسطة لوحة مطبوعة
لان كتير من الدارات والترانستورات تختلف بالاطراف
اريدها بالشكل الحقيقي
طلبي دقيق شوي بس ليست مستحيلة
اريد مشاركتكم
شكرا لكم

[احمد الربعي]

http://www.mediafire.com/download/4b...RY+CHARGER.rar

[alush]

[QUOTE=احمد الربعي;891773]

استازي الكريم
عندي ترنس وموحد وجاهز
عندي بطارية 12 فولت
وعندي ضوء في الحائط
انا اشحن البطارية على الترنس
وعند قطع البكهرباء اوصل الضوء
انا اريد دارة تريحني
بصراحة لم افهم عل بعض الرموز في الدارة
sw
-+b
+-p
اين توصل البطارية
اين يوصل الضوء
ارجو التوضيح
واشكرك للاجابة

[عبقرينو1]

اخى هل تريد دائره للتحويل من كهرباء العموميه الى كهرباء البطاريه ؟
وبطريقه اخرى لست بالريلي صح او خطأ؟

[احمد الربعي]

[quote=alush;891852]

المشاركة الأصلية كتبت بواسطة احمد الربعي

استازي الكريم
عندي ترنس وموحد وجاهز
عندي بطارية 12 فولت
وعندي ضوء في الحائط
انا اشحن البطارية على الترنس
وعند قطع البكهرباء اوصل الضوء
انا اريد دارة تريحني
بصراحة لم افهم عل بعض الرموز في الدارة
sw
-+b
+-p
اين توصل البطارية
اين يوصل الضوء
ارجو التوضيح
واشكرك للاجابة

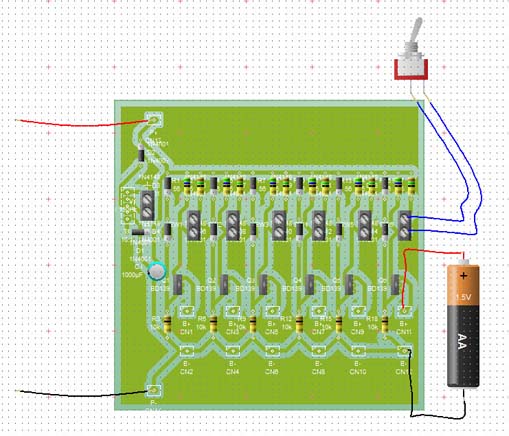

اخي الحبيب السويتشات لتحديد الشحن سريع او بطئ اي اذا تم توصيل المقاومة 15 اوم بيسمح بتمرير تيار حوالي 50 ملي امبير بين المجمع والباعث ومع المفاومة 56 اوم بيمر تيار لا يتعدي 15 ملي امبير .. اما +p و -p هي اطراف التغذية الخارجية سواء كانت بطارية او شاحن ..

[احمد الربعي]

[alush]

المشاركة الأصلية كتبت بواسطة عبقرينو1

اخى هل تريد دائره للتحويل من كهرباء العموميه الى كهرباء البطاريه ؟
وبطريقه اخرى لست بالريلي صح او خطأ؟

لا خي
لااريد التحويل فقط
اريد اطفاء الضوء عند دخول الكهرباء العمومية
والتحويل على البطارية
واشعال الضوء عند قطع الكهرباء
اي من البطارية
لامانع ان يبقى الشحن موصول بالبطارية على طول
وشكرا
بامكانك قراءة توضيحي التالي للاخ احمد

[alush]

[quote=احمد الربعي;891876]

المشاركة الأصلية كتبت بواسطة alush

اخي الحبيب السويتشات لتحديد الشحن سريع او بطئ اي اذا تم توصيل المقاومة 15 اوم بيسمح بتمرير تيار حوالي 50 ملي امبير بين المجمع والباعث ومع المفاومة 56 اوم بيمر تيار لا يتعدي 15 ملي امبير .. اما +p و -p هي اطراف التغذية الخارجية سواء كانت بطارية او شاحن ..

اخي الكريم
اسف اذا لم تفهم طلبي حتى الان
انت تقصد شاحن البطاريات الجافة

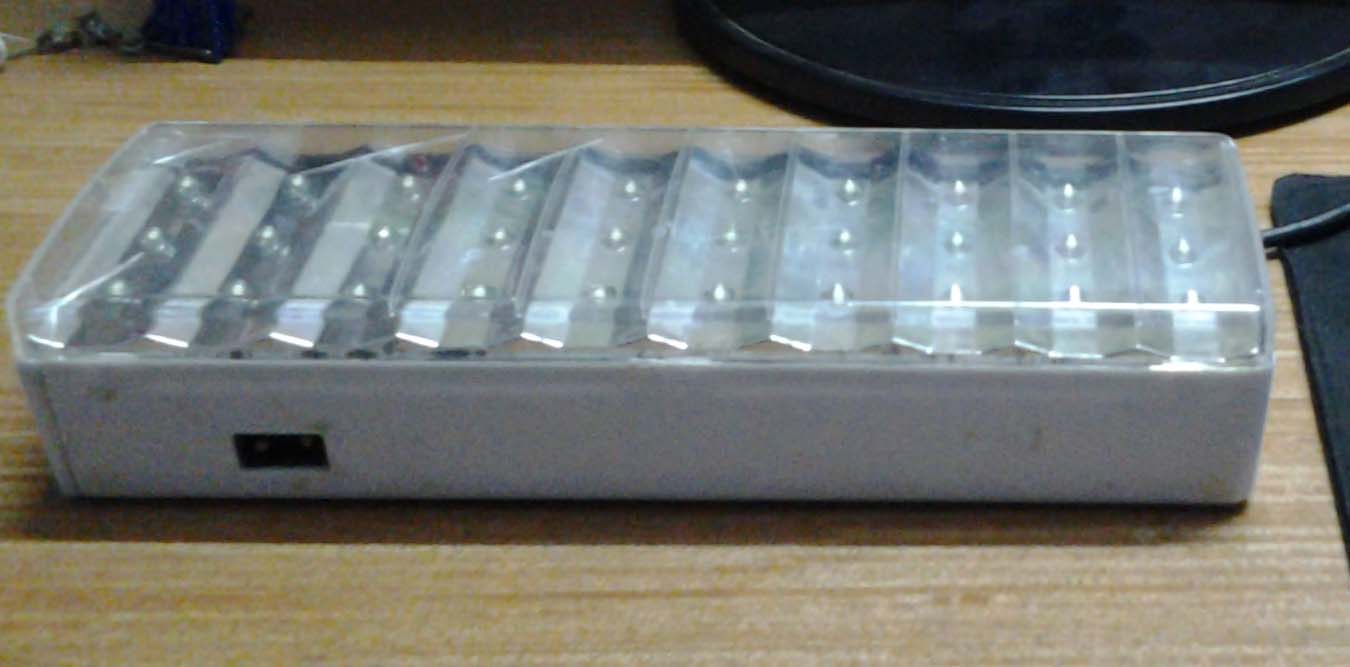

والصورة المبينة بالطلب هي صورة ضوء يحوي حوالي 30 ليد ابيض

وهي تستخدم للانارة اثناء قطع التيار الكهربائي بدلا عن الشمع او المولدات
وهذه الضوء يشحن بالكهرباء وعند قطع التيار الكهربائي
يضيء الضوء تلقائيا
لان بداخله بطارية 4.5 فولت
انا اريد هذه الدارة لكي استخدمها على بطارية 12 فولت
وترنس 12 للشحن والضوء 12
اريد عمل هذه الدارة الاوتوماتيكية
انا نظرت داخل هذا الضوء يحوي دارة شحن وترانستور وديود
اي لهذه العملية نحتاج الى ترانستور وديود
فماهي الطريقة
اذا كانت الدارة التي مبينة الان بالصورة تفي بالغرض

فاين يوصل الضوء
وشكرا لكل من حاول مساعدتي
