استفسار ومناقشة دائرة انفرتر للخبراء

[امل ميمو]

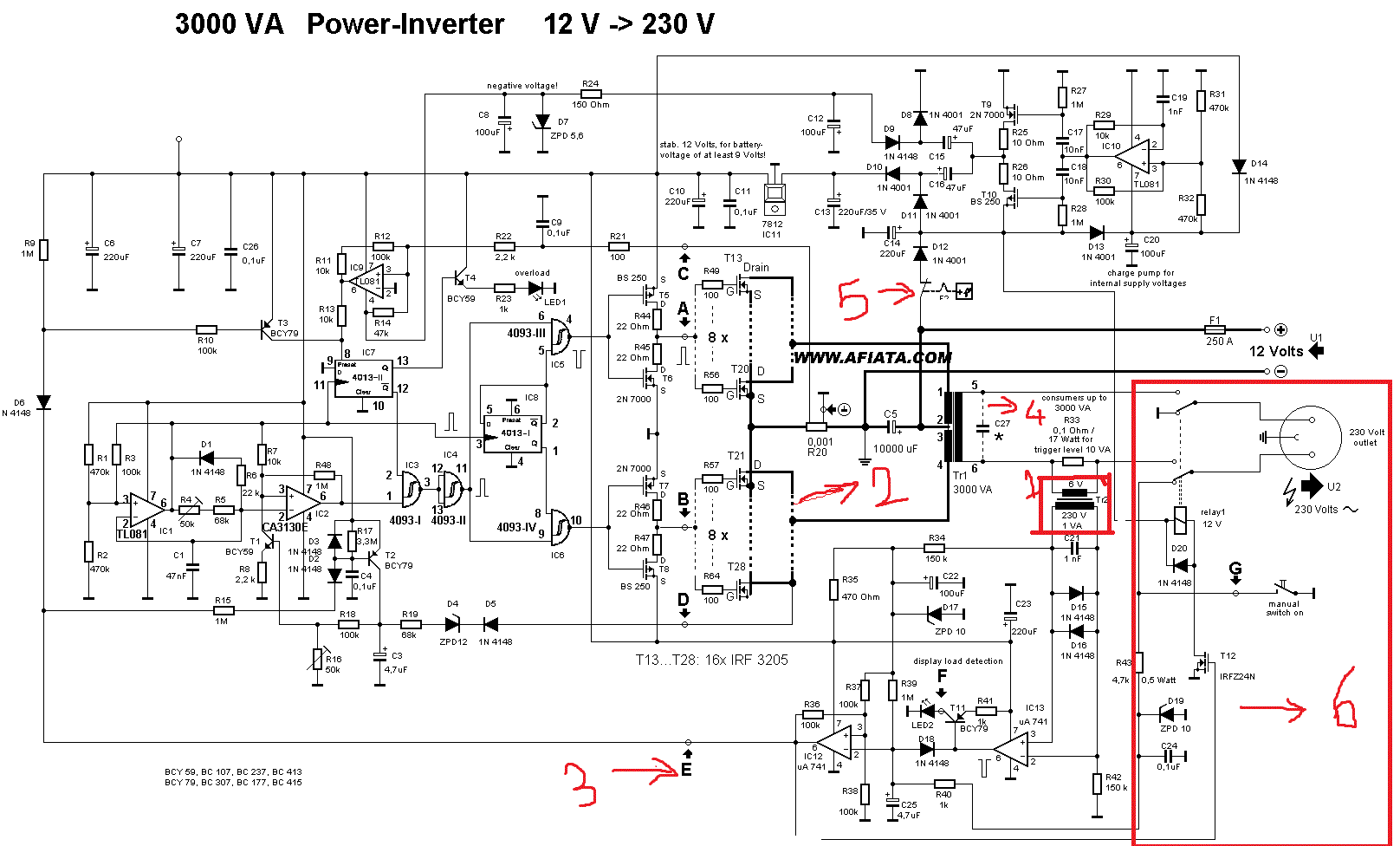

اخواني الكلرام لقد قمت بفحص دائرة انفرتر ولاكن لم افهمها جيدا فبرجاء كل من يعرف ولوجزء بسيط يشرحه لنا وما عيوب هذه الدائرة وما مميزتها وما فائدة المحول المعلم علية برقم1 ورقم2 وضع 8تراتسستورات هل هو لزيادة القدرة ولماذا وكيف يحدث ذلك وما معنى الرموز برقم3 منAالىG وماقيمة المكثف c27في رقم4 وما قيمتة هل هو فلتر وما وظيفة المفتاح رقم 5 كيف تعمل الجزئية رقم6 وهل هي تعتمد على ريلاي ام كونتكتور
[/IMG]

[امل ميمو]

سؤال اخر ما وظيفة المفتاح اليدوي في الرقم 6

[امل ميمو]

اخواني الاعزاء ها هذه الدائرة جيدة لتنفيذ الانفرتر ام بها اخطاء ومشااكل

[امل ميمو]

؟؟؟؟؟هل من مشارك لنا

[Omar Mekkawy]

سلام عليكم أخوي

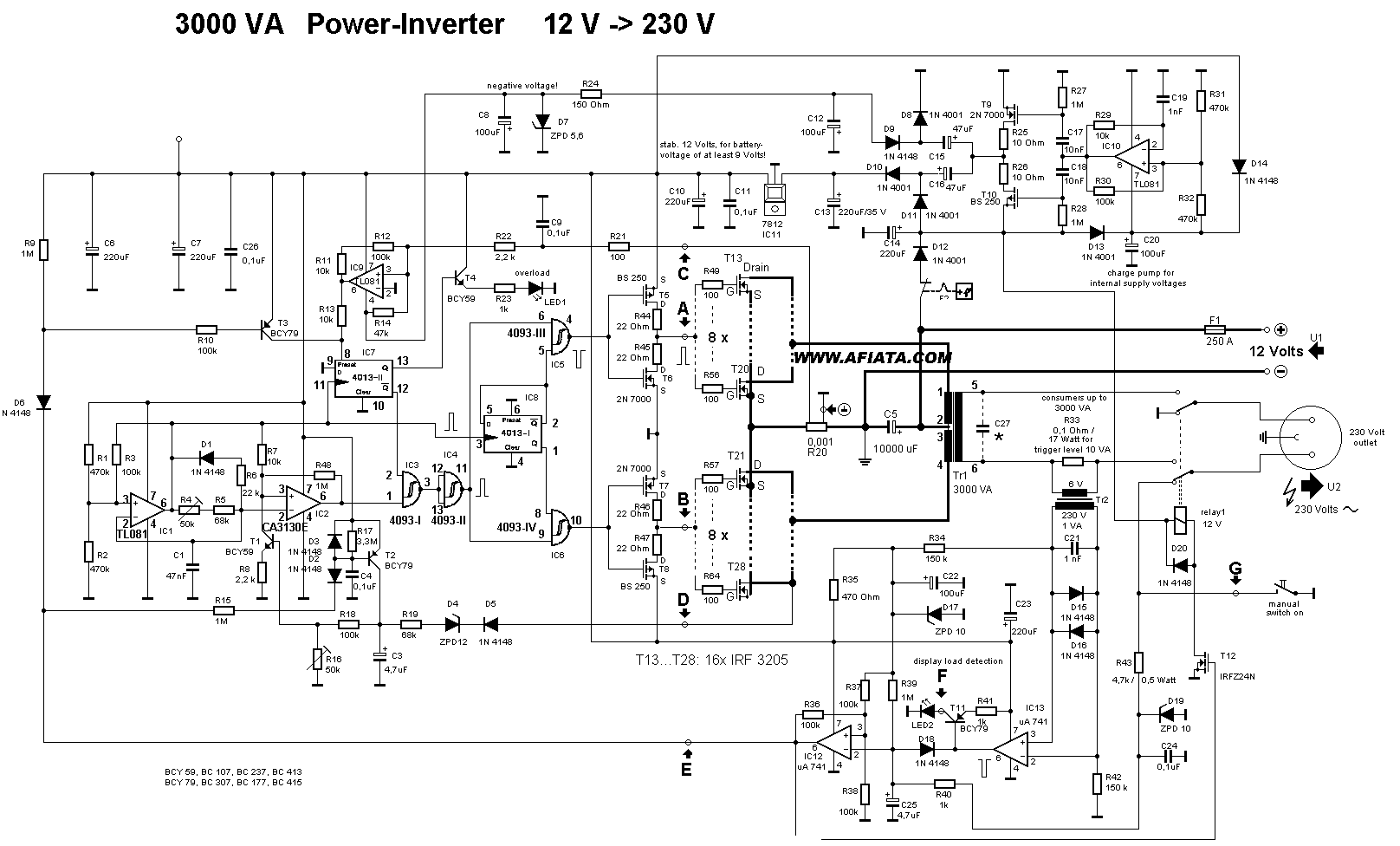

هل ممكن ترفع المخطط الأصلي للدائرة بدون العلامات اللي وضعتها ؟

بصراحة الدائرة هذه معقدة وإحتمال الخرج يكون sine wave بشكل كبير
بالنسبة للمحول رقم 1 هذا المحول كل من طرفي الملف الإبتدائي موصلين على مقاومة 0.1 أوم بغرض التحسس بالتيار المستخدم بالخرج وبالنسبة للملف الثانوي موصل بدائرة الحماية .

المفتاح رقم 5 هو خاص بتشغيل الإنفرتر وفصله .

رقم 2 بيقولك تضيف 8 موسفيتات لكي توفر لك قدرة أكبر " 3 كيلو واط " وأكيد كل ماتزود الموسفيتات بيصل للمحول تيار أكبر .

رقم 4 هذا مكثف يعمل كفلتر للخرج .

رقم 6 هي دائرة بسيطة بها ريلاي مسئول عن فصل الحمل وتوصيلها بالإنفرتر والدائرة هذه موصلة بدائرة الحماية .

رقم 3 بصراحة لا أعرف

[امل ميمو]

شكرا جزيلا اخ عمر هي فعلا دائرة معقده بس انا حسيت انها بتخرج شكل موجي جيد وقدرة جيده وحماية فعجبني تصميمها واريد تنفذها بس قلق انها تكون بها اخطأ لم انتبه لها فارجو من الخبراء دراستها معنا وشرحها لنا ثم لماذا واضع المكثف الفلتر رقم3 على شكل نقاط ولم يذكر رقمه ماذا يعني ذلك

[امل ميمو]

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة امل ميمو

شكرا جزيلا اخ عمر هي فعلا دائرة معقده بس انا حسيت انها بتخرج شكل موجي جيد وقدرة جيده وحماية فعجبني تصميمها واريد تنفذها بس قلق انها تكون بها اخطأ لم انتبه لها فارجو من الخبراء دراستها معنا وشرحها لنا ثم لماذا واضع المكثف الفلتر رقم3 على شكل نقاط ولم يذكر رقمه ماذا يعني ذلك

أنا شايف ان الدارة حلوة وجيدة لكن ممكن نعدل عليها بحيث تكون بسيطة وتؤدي نفس الغرض !
بالنسبة للمكثف اعتقد معنى العلامة هذه هي أنه إختياري لكن أنا شايف انه مهم وله دور في إزالة التشويش وإستقرار الدائرة !
