مساعدة في الترانزستور

[alush]

السلام عليكم
ارجو مساعدتي وافهامي في موضوع الترانزستور
لقد ادركت ان الترانزستور عنصر وصل وانه يتم الوصل بين المجمع والباعث عبر ادخال قدر صغير من التيار ال القاعدة
وان الترانزستور له نوعين )pnp(و )npn(
ولكن السؤال هو التيار الذي ندخله الى القاعدة هل هو موجب ام سالب ام حسب كل نوع
مثلا pnp اي توصل لقطع التيار الموجب من الباعث الى المجمع او العكس بادخال تيار الى القاعدة التي هي سالب هل اعطيها سالب ام موجب
وان كان npn هل اعطيها سالب ام موجب
هذا بالنسبة للسؤال الاول
في سياق الفحص
اقلب طرفي الاڤو وافحص
الطرفان الذان لا يتلامسان ابدا هما الباعث والمجمع
والطرف الثالث القاعدة يتلامس مع الاثنان
في pnp يكون سالب وفي npnيكون موجب،
هل هذا صحيح
ولكن بالواقع يختلف هذا
في الاغلب ارى القاعدة في الطرف الايسر ولكن عن الفحص يتبين الكلام النظري
اي انها في المنتصف
وهنا السؤال الثاني
كيف اعرف القاعدة والباعث والمجمع
ارجو التوضيح
وشكرا

[عبقرينو1]

https://www.youtube.com/watch?v=s0CuZO3Z-WE

[عبقرينو1]

https://www.youtube.com/watch?v=k_VQKX6hNW8

[alush]

عذرا منكم النت عندي بطيء وليس بامكاني مشاهدة الفيديو
يارت تشرحولي كتابة
عم عذبكم معي اتحملوني شوي

[alush]

مثلا

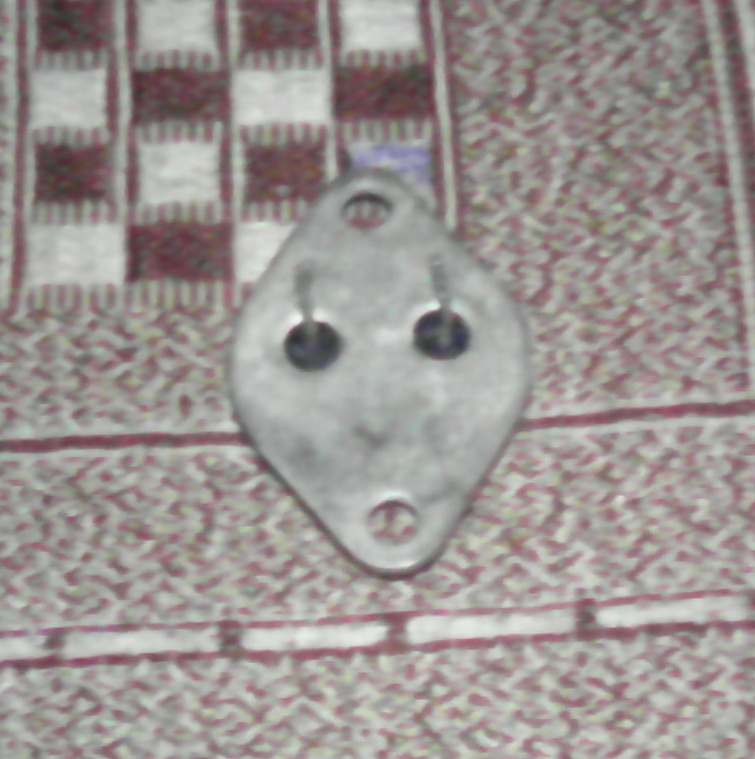

هذا ترانزستور
اين القاعدة والباعث والمجمع

[alush]

مافي جواب على اسالتي

[mourad3d]

المشاركة الأصلية كتبت بواسطة alush

مافي جواب على اسالتي

كل ده ومحدش جاوب على اسالتك حاول تفرج على الفيديوهات كلها عموما الاجابه على اسالتك

اولا بالنسبه للترانزستور اللى فى الصورة القاعدة الشائع فى هذا الترانزستور بهذا الشكل هى جسم الترانزستور

ويعرف اطراف الترانزستور من الداتا الشيت للترانزستور ويمكن البحث عن اى داتا شيت فى جوجل

او عن طريق القياس وتخمين الاطراف


القاعده يتم ايصال لها موجب او سالب حسب نوع الترانزستور ودائما القاعدة والمشع بينهم انجيار امامى يعنى الموجب مع الموجب والسالب مع السالب

لو الترانزستور من النوع pnp فان القاعدة سالبه ويتم توصيلها بالسالب والمشع بالموجب

لو الترنزستور من النوع npn فان القاعدة موجبه ويتم توصيلها بالموجب والمشع بالسالب

عادتا يتم توصيل الحمل على مجمع الترانزستور خصوصا فى حالة توصيله كمفتاح وياخد قطبيه زى القاعدة

[alush]

المشاركة الأصلية كتبت بواسطة mourad3d

كل ده ومحدش جاوب على اسالتك حاول تفرج على الفيديوهات كلها عموما الاجابه على اسالتك

اولا بالنسبه للترانزستور اللى فى الصورة القاعدة الشائع فى هذا الترانزستور بهذا الشكل هى جسم الترانزستور

ويعرف اطراف الترانزستور من الداتا الشيت للترانزستور ويمكن البحث عن اى داتا شيت فى جوجل

او عن طريق القياس وتخمين الاطراف


القاعده يتم ايصال لها موجب او سالب حسب نوع الترانزستور ودائما القاعدة والمشع بينهم انجيار امامى يعنى الموجب مع الموجب والسالب مع السالب

لو الترانزستور من النوع pnp فان القاعدة سالبه ويتم توصيلها بالسالب والمشع بالموجب

لو الترنزستور من النوع npn فان القاعدة موجبه ويتم توصيلها بالموجب والمشع بالسالب

عادتا يتم توصيل الحمل على مجمع الترانزستور خصوصا فى حالة توصيله كمفتاح وياخد قطبيه زى القاعدة

شكرا اخي
يعطيك الف عافية
