تحويل التيار

[هدى علي]

السلام عليكم .... اخوان عندي محوله تيارات خرجها 17 , 9, 5 فولت اريد احولهن الى تيار مستمر شلون ؟؟؟؟

[عبقرينو1]

[alush]

المشاركة الأصلية كتبت بواسطة هدى علي

السلام عليكم .... اخوان عندي محوله تيارات خرجها 17 , 9, 5 فولت اريد احولهن الى تيار مستمر شلون ؟؟؟؟

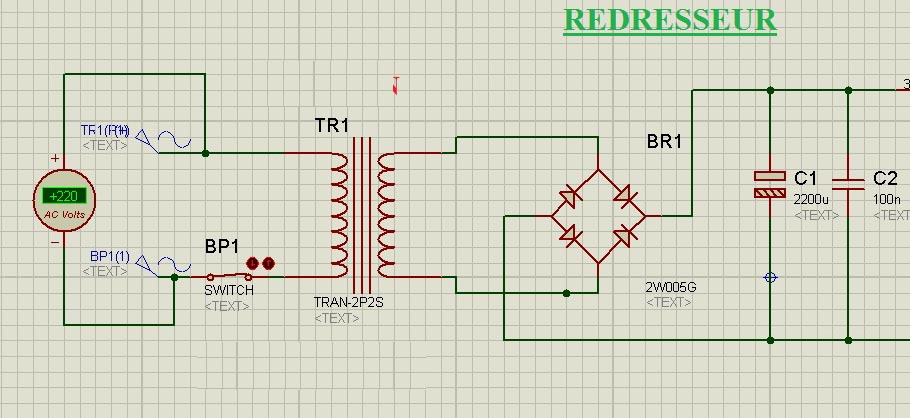

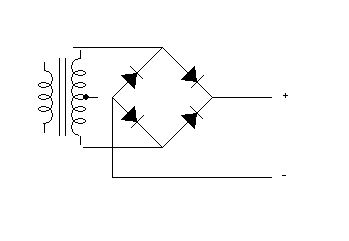

لكل طرف خرج
يلزمه دائرة توحيد

[هدى علي]

المشاركة الأصلية كتبت بواسطة عبقرينو1

شكراً جزيلاً . ولكن ماهي قيم الدايودات والمكثفات

[alush]

المشاركة الأصلية كتبت بواسطة هدى علي

شكراً جزيلاً . ولكن ماهي قيم الدايودات والمكثفات

المكثفات مثل قيم الفولط الاطراف او اكبر بقليل
الميكرو فوق الافين
الديودات مو مهم القياس

هون في حالة يجب التوقف عندها
انت سالت عن اطراف خارجة
قد تكون كل واحدة لوحدها
وقد تكون متسلسلة ولها طرف مشترك

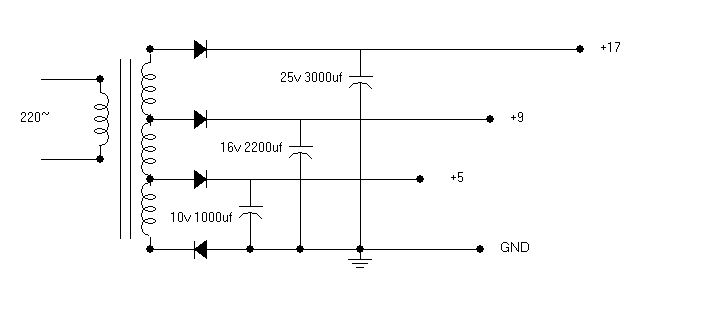

في هذه الحالة ان كنت تريدين السالب واحد للموجبات الثلاثة
يكفي لكل طرف ديود

[alush]

هذا ما اقصده

[هدى علي]

شكرآ لكم جميعآ تم التنفيذ والحمد لله النتيحه تماااااااام

[احمد العراقي]

السلام عليكم

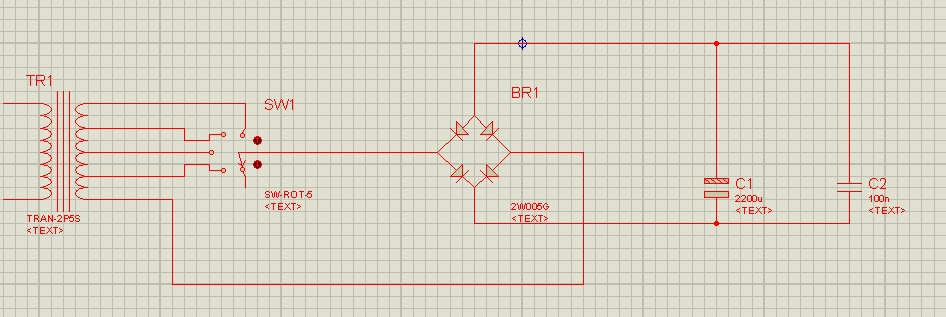

اذا كانت المحولة تعطي اكثر من فولتية يمكن ان نعدل بواسطة قنطرة واحدة ودائرة ترشيح واحدة مع استخدام سويج لتبديل الفولتية كما في الصورة




[IMG][/IMG]
