قديم 11-08-2014, 01:01 PM المشاركة 1
ha مساعدة في تركيب ثيرمو ستات ديجتل للفقاسة Twitter FaceBook Google+



لو سمحتو اخواني بدي مساعدة بتركيب ثيرموستات دجيتل للفقاسة وهي صورتو

اعلانات

yaamen
:: مهندس جيد ::
تاريخ التسجيل: Feb 2014
المشاركات: 223
نشاط [ yaamen ]
قوة السمعة:0
قديم 11-08-2014, 02:40 PM المشاركة 2
افتراضي


أولا ربط الأطراف 3+4مع تغذية كهرباء 220 فولت
5+6 للسنسور وهل السلك برأس معدن الملحق مع الثيرموس

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية hussam koman
hussam koman
:: مهندس ::
تاريخ التسجيل: Aug 2014
المشاركات: 9
نشاط [ hussam koman ]
قوة السمعة:0
قديم 11-08-2014, 03:43 PM المشاركة 3
افتراضي


اخي الؤأس المعدني هاذ هو الحساس وهو مربوط مع6+5 من الاول
بالمناسبة انا كنت مجرب اربط بهي الطريقة :
6+5 مع الحساس و4+3 مع التغذية 220 فولت و 1+2 مع المصدر الحراري
وما زبط


الصورة الرمزية hussam koman
hussam koman
:: مهندس ::
تاريخ التسجيل: Aug 2014
المشاركات: 9
نشاط [ hussam koman ]
قوة السمعة:0
قديم 11-08-2014, 03:52 PM المشاركة 4
ha


بلنسبا للمربع الي جنب4+3 مكتوب من فةق look sw
اذا ملاحظ تحتو في شي احمر وفيه قابسين واحد مكتوب فوقو 1 والثاني مكتوب فوقو 2
وللعلم انا جربت اطفيهم واشغلم

هوالثيرمو ستات شغال وحددت الدؤجة الحرارى 37.5 بس ما شتغل مصدر الحرارة وانا متاكد انو مصدر الحرارة الي هو لمبا شغال انا كنت معتقد انو الثيومة ستات خربان لاني مشتري عن طريق موقع امزون بس شفت بنفس هاذ الموقع سائل عن طريقة توصيل نوع اخر من الثيرمو ستات الديجتل وطرقتو غير فهاذ الي خلاني اكتب الطلب


الصورة الرمزية أبو معاذ 2010
أبو معاذ 2010
:: مشرف قسم الإنتاج الزراعي والحيواني والطاقة البديلة ::
تاريخ التسجيل: Feb 2010
المشاركات: 2,121
نشاط [ أبو معاذ 2010 ]
قوة السمعة:216
قديم 11-08-2014, 03:54 PM المشاركة 5
افتراضي


السلام عليكم و رحمة الله و بركاته

إربط الحساس مع 5+6 و التغذية مع 3+4 كما فعلت بالضبط ، و لكن إربط 2 مع 3 و اربط أحد طرفي المصدر الحراري مع 1 و الطرف الآخر مع 4 .

إذا كان هناك غموض أوضح بالصور .

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً hussam koman ( شكر العضو على هذه المشاركة )
اعجاب hussam koman ( أعجبته المشاركة )

الصورة الرمزية hussam koman
hussam koman
:: مهندس ::
تاريخ التسجيل: Aug 2014
المشاركات: 9
نشاط [ hussam koman ]
قوة السمعة:0
قديم 11-08-2014, 04:51 PM المشاركة 6
ha


اي الو سمحت توضحلي بالصور افضل لاني جربت وما زبط


الصورة الرمزية hussam koman
hussam koman
:: مهندس ::
تاريخ التسجيل: Aug 2014
المشاركات: 9
نشاط [ hussam koman ]
قوة السمعة:0
قديم 11-08-2014, 04:53 PM المشاركة 7
افتراضي


جؤبت احط مفك فاححص كهربائي وضوة لما حطيتو على 1و2و4


الصورة الرمزية أبو معاذ 2010
أبو معاذ 2010
:: مشرف قسم الإنتاج الزراعي والحيواني والطاقة البديلة ::
تاريخ التسجيل: Feb 2010
المشاركات: 2,121
نشاط [ أبو معاذ 2010 ]
قوة السمعة:216
قديم 11-08-2014, 05:14 PM المشاركة 8
افتراضي

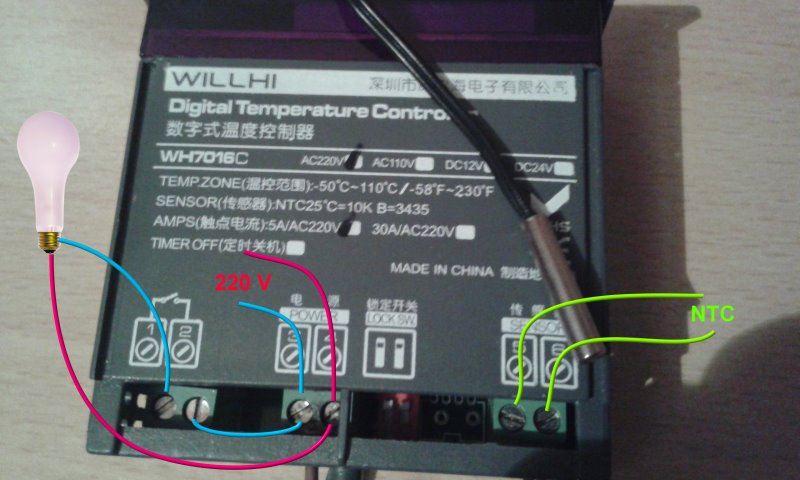

تفضل أخي :
